0基础 | 硬件 | LM386芯片
LM386芯片：音频功率放大器芯片
| 内部集成三极管 | |
| 功能 | 将微弱信号放大20-200倍，并且驱动内阻为8Ω的扬声器 |
| 注意 | CD系列芯片，内部集成MOS管 |
LM386特性

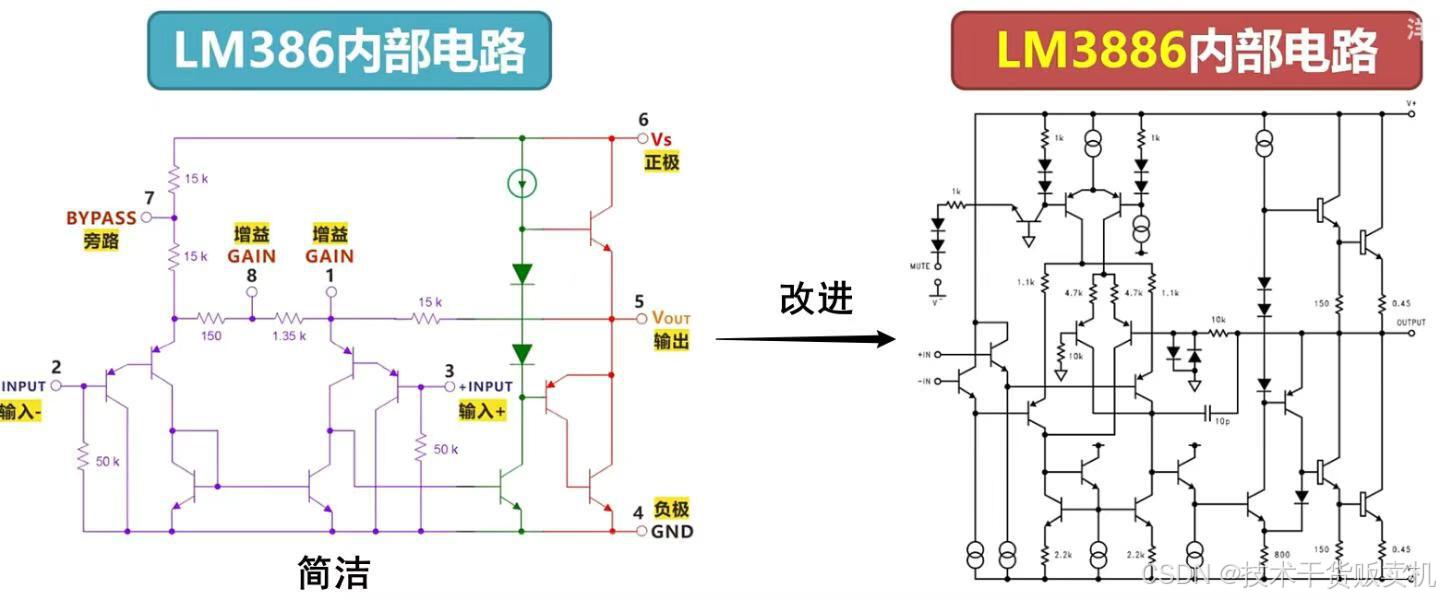

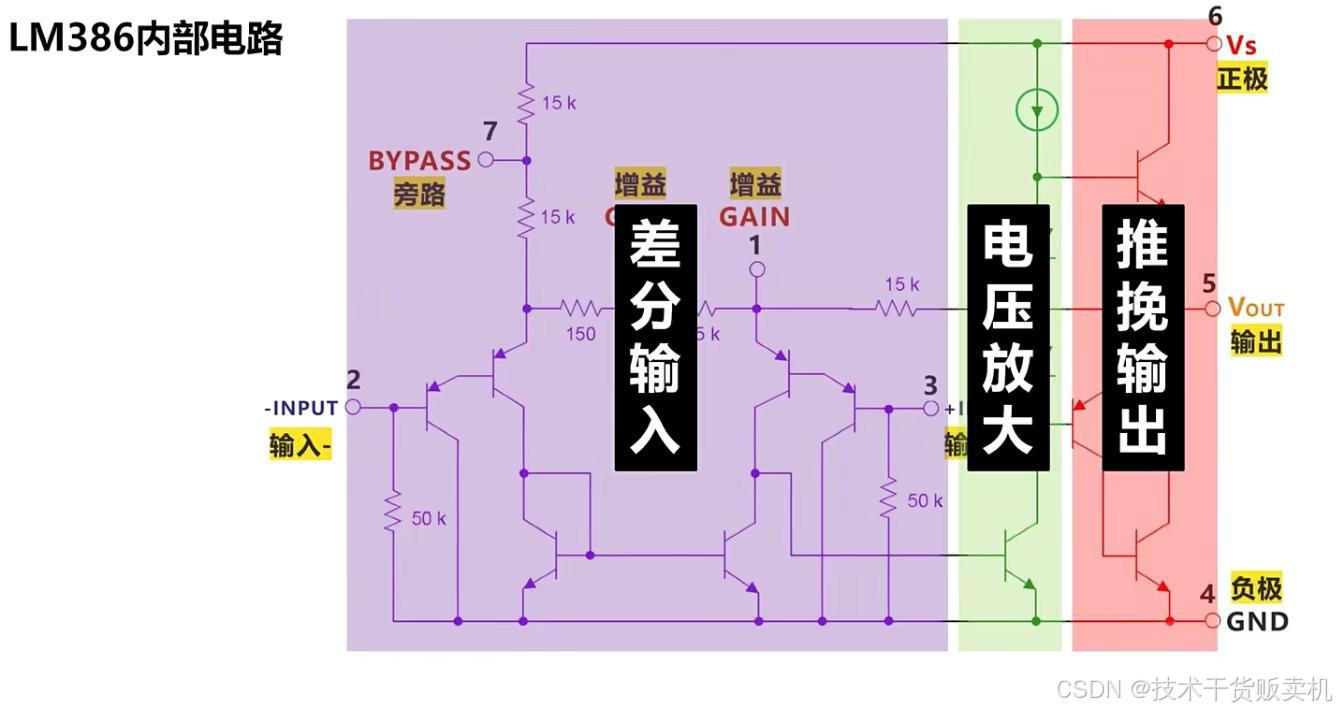

内部电路 |
 |

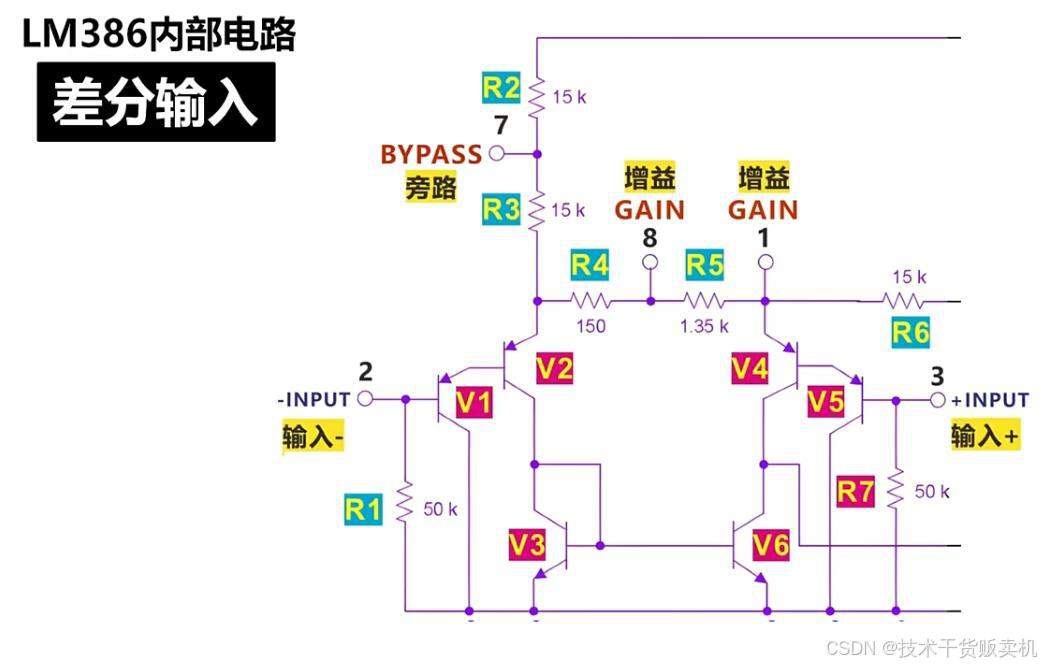

差分输入 |
 |
差分输入多个三极管左右对称，形成模拟比较器的效果；+-输入分别经过两级三极管V1V2、V4V5放大 |
 |
| 电流镜=一个恒流源，使电流恒定，只有电压值被放大 | |
| 反馈的效果 | 为了让左右两端的电流相等 |
| R4、R5 | 调节放大倍数（增益） 可以调节左右放大倍数，决定芯片最终放大倍数 |
| R2、R3 | 电源限流 给差分输入电路供电的限流电阻 |
| 差分输入效果 | 将左右两个输入端的电压进行比较 |
| 差分输入 | |
| 组成 | 左右下偏置电阻R1、R7：50KΩ |
| 作用 | 当两个输入端悬空、信号极其微弱时，保证输入电平相等，使比较输出的电压不会受到杂波的干扰，稳定在0v电压 |
图： 电压放大
图：恒流源的标记
（在差分输入电路中有了一个恒流源，可以进一步放大电压）
图：差分输入中电路的输出线接在V7三极管b端
电压放大电路的原理和之前音频放大的原理相同，只是把上述的限流电阻换成了恒流源

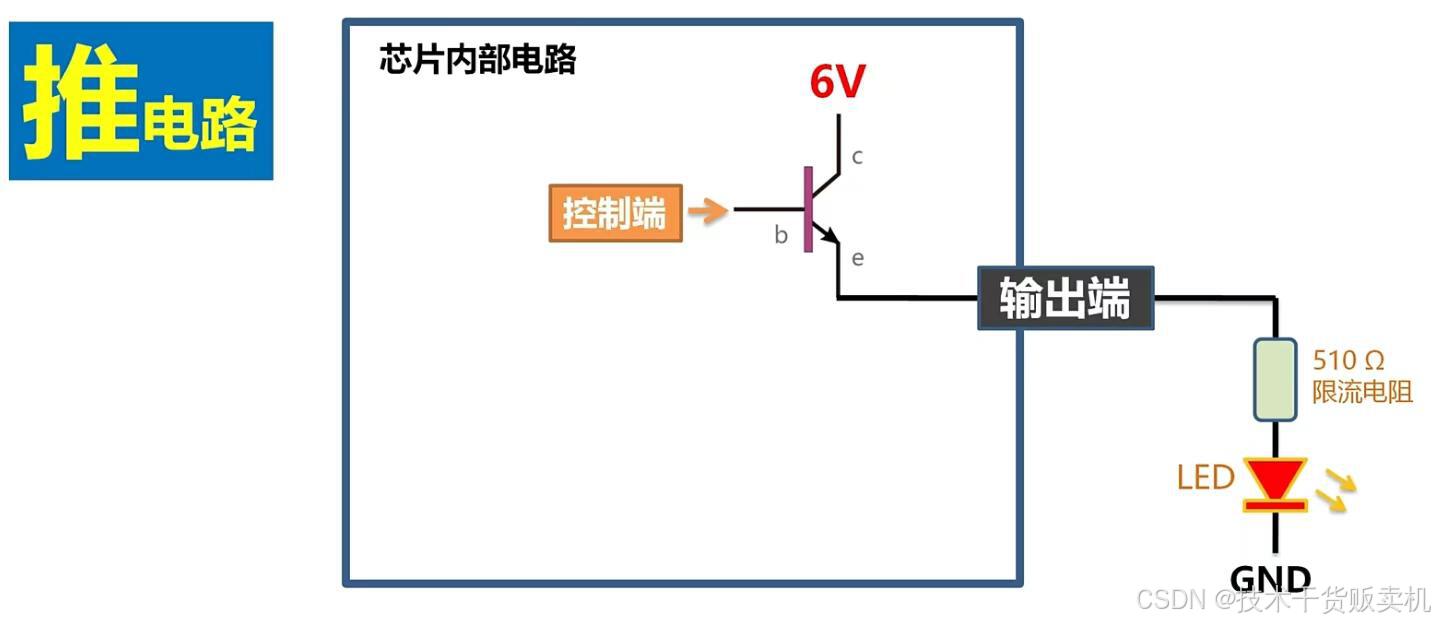

| 推电路 | 一个输出端口能输出大电流，高电压，用来带动用电器工作 |
 | |

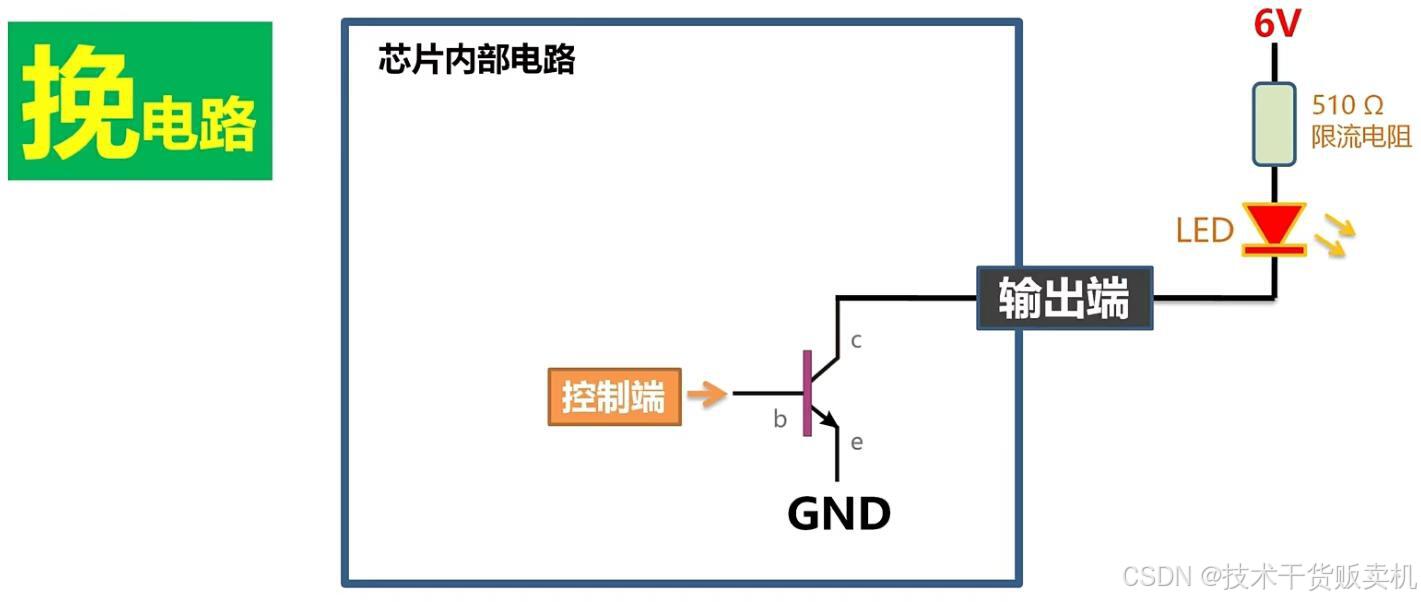

| 挽电路 | 端口可以吸入外部电路的电流 |
 | |

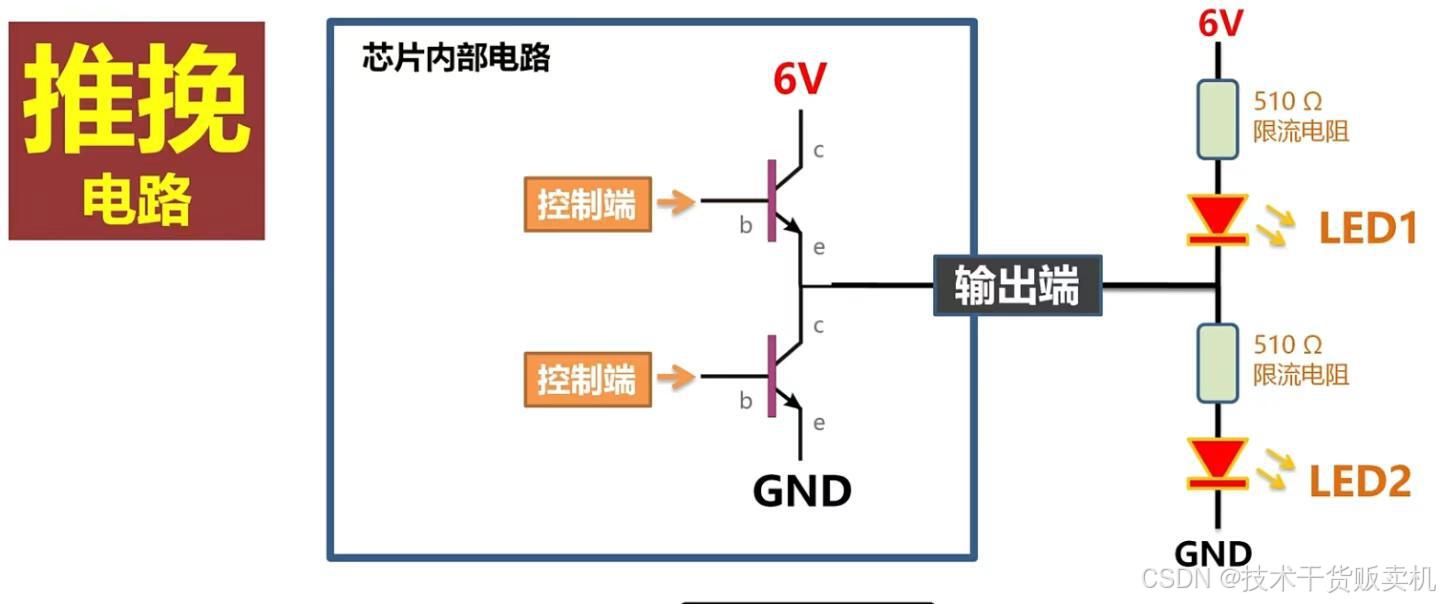

| 推挽电路 | 不能让它同时导通或者同时截止 |
 | |
推挽输出：
| 高电平输出状态 |
 |

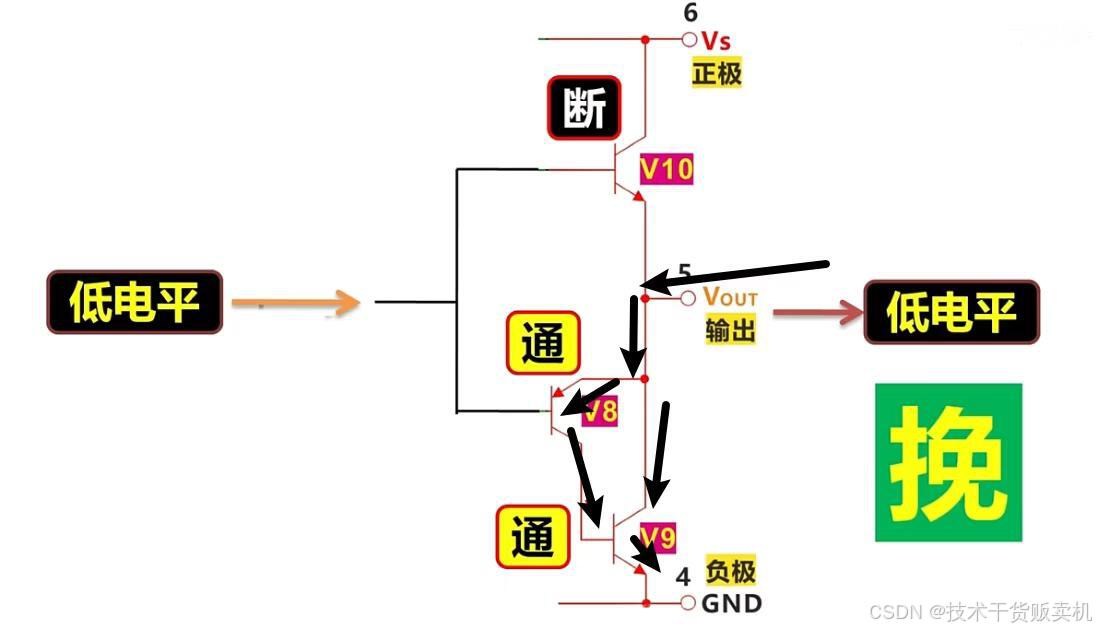

| 低电平输出状态 |
 |
NE555与LM386注区别：
NE555:3脚只是输出高、低的数字信号LM386：要让三极管工作在放大区间
（因为音频模拟信号是正弦信号，一直存在）
解决方案：加入反馈回路
在没有音频信号输入时，输出电压保持在1/2Vcc，然后放大电压以1/2Vcc为基准，随输入的音频上下波动
 | |

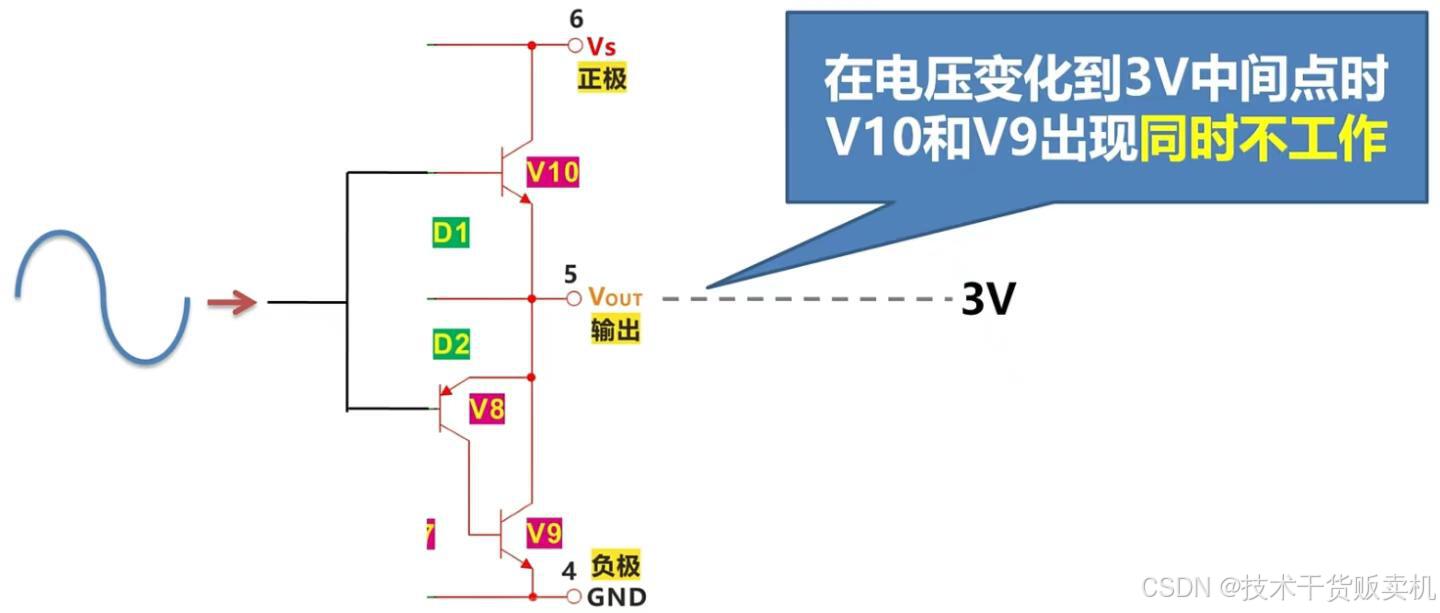

| 在电压变化到输出基准电压中间点时，上下两个三极管不工作 | |
| B类音频放大器(通病)： | 两个功率管（三极管）在随着输入源进行明显的，相应的导通和截止，从而交替转换的功率输出，即B类放大 |
| 解决方法 | |
|
利用二极管的压降特性，使下方输入的电压小于上方，使工作区间产生重合 | |
