[stm32] 4-1 USART(1)

前言

• 本笔记内容，为本人依据B站UP主“铁头山羊”视频内容（本人为其粉丝），归纳整理总结而来，如有侵权，联系立即删除，同时有想详细了解的也可进行观看bilibili铁头山羊 。

• 硬件：STM32F103C8T6

• 软件：Keil

4-2 USART与串口通信(1)

USART简介

什么是USART?

• USART就是STM32内部的串口

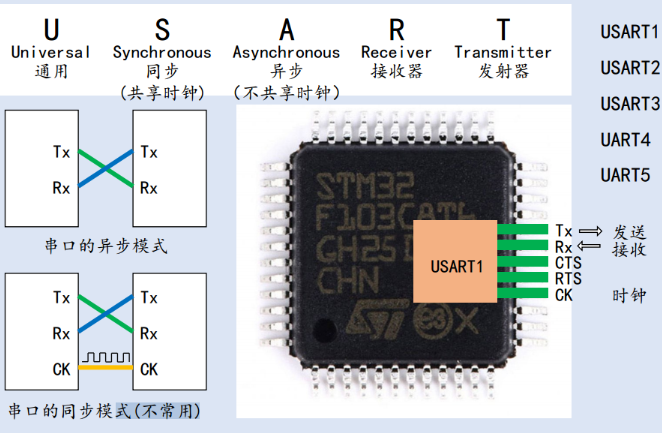

USART名字的含义？

• U：Universal 通用

• S ：Asynchronous 异步（不共享时钟）常用

  • 2根线：TX、RX

• A ：Synchronous 同步（共享时钟）

  • 3根线：TX、RX、CK

• R：Receiver 接收器

• T：Transmitter 发送器

如何使用USART？

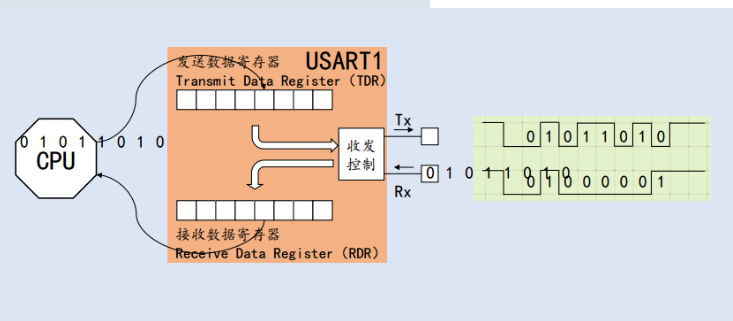

USART的工作原理

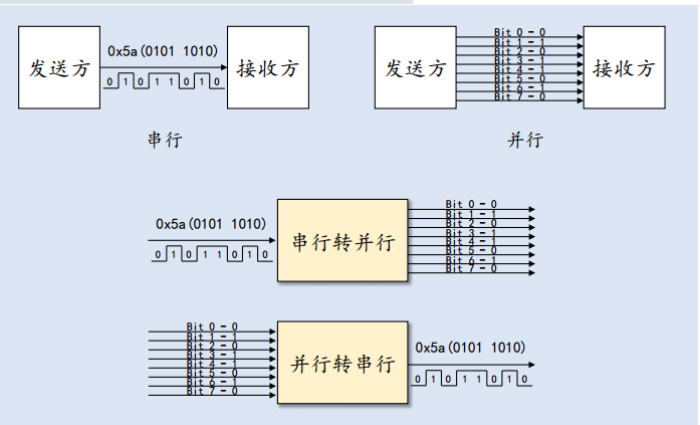

什么是串并转换？

• TDR 发送数据寄存器

• RDR 接收数据寄存器

为什么要进行串并转换？

• 在CPU内部数据的接收和发送，是采用并行接收和并行发送的形式。

• 在CPU外部数据的接收和发送，是通过IO的串行接收和串行发送的形式进行的。

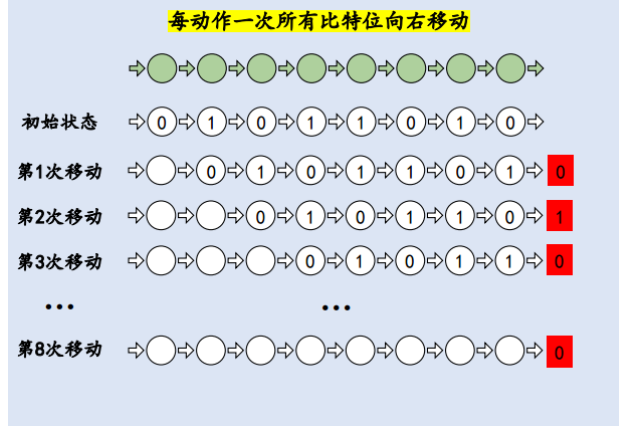

移位寄存器

• 每动作一次所有比特位向右移动。

串并行转换电路

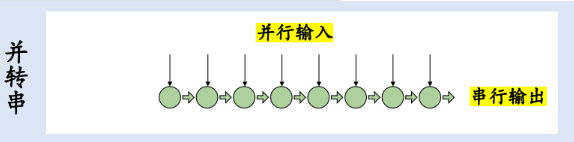

• 并转串

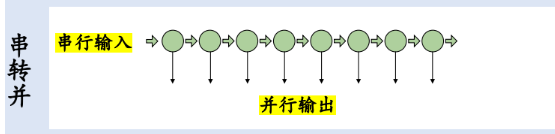

• 串转并

USART寄存器组和完整框图

• TDR 发送数据寄存器

• RDR 接收数据寄存器

• CR 配置寄存器

• SR 状态寄存器

• BRR 波特率寄存器

• IER 中断使能寄存器
  发送数据寄存器

• RDR 接收数据寄存器

• CR 配置寄存器

• SR 状态寄存器

• BRR 波特率寄存器

• IER 中断使能寄存器
