AUTOSAR图解==＞AUTOSAR_RS_FeatureModelExchangeFormat

news 2025/4/28 15:15:51

AUTOSAR Feature Model 交换格式详解

基于AUTOSAR标准规范分析特性模型交换格式

1. 概述
2. Feature Model 架构
- 2.1 核心概念解析
- 2.2 Feature特性
- 2.3 Feature关系
- 2.4 Feature扩展
3. Feature Model 层次结构
- 3.1 Feature Model核心类
- 3.2 约束与关系类
- 3.3 扩展属性类
- 3.4 示例模型
4. Feature Model 约束关系
- 4.1 基本层次结构
- 4.2 约束关系类型
- 4.3 约束表达式
- 4.4 约束的应用场景
5. Feature Model 交换工作流程
- 5.1 OEM侧工作流
- 5.2 供应商侧工作流
- 5.3 集成流程
- 5.4 交换格式的关键特性
6. 总结
- 6.1 核心价值
- 6.2 主要组成部分
- 6.3 应用场景

1. 概述

AUTOSAR（AUTomotive Open System ARchitecture）标准为汽车行业提供了开放式软件架构规范，其中Feature Model（特性模型）是AUTOSAR中用于描述产品线变体管理的核心概念。特性模型交换格式（Feature Model Exchange Format）是AUTOSAR标准中定义的一种用于在不同工具和参与方之间交换特性模型信息的标准格式。

本文基于AUTOSAR RS Feature Model Exchange Format规范（Document ID 605），详细分析了AUTOSAR特性模型的架构、层次结构、约束关系以及工作流程，帮助读者深入理解AUTOSAR中的特性模型及其交换格式。

主要特点：

支持产品线开发和变体管理
定义了特性的层次结构和约束关系
提供特性选择机制，用于定义具体产品
支持在OEM和供应商之间交换特性模型信息
具有与AUTOSAR变体处理的链接能力

2. Feature Model 架构

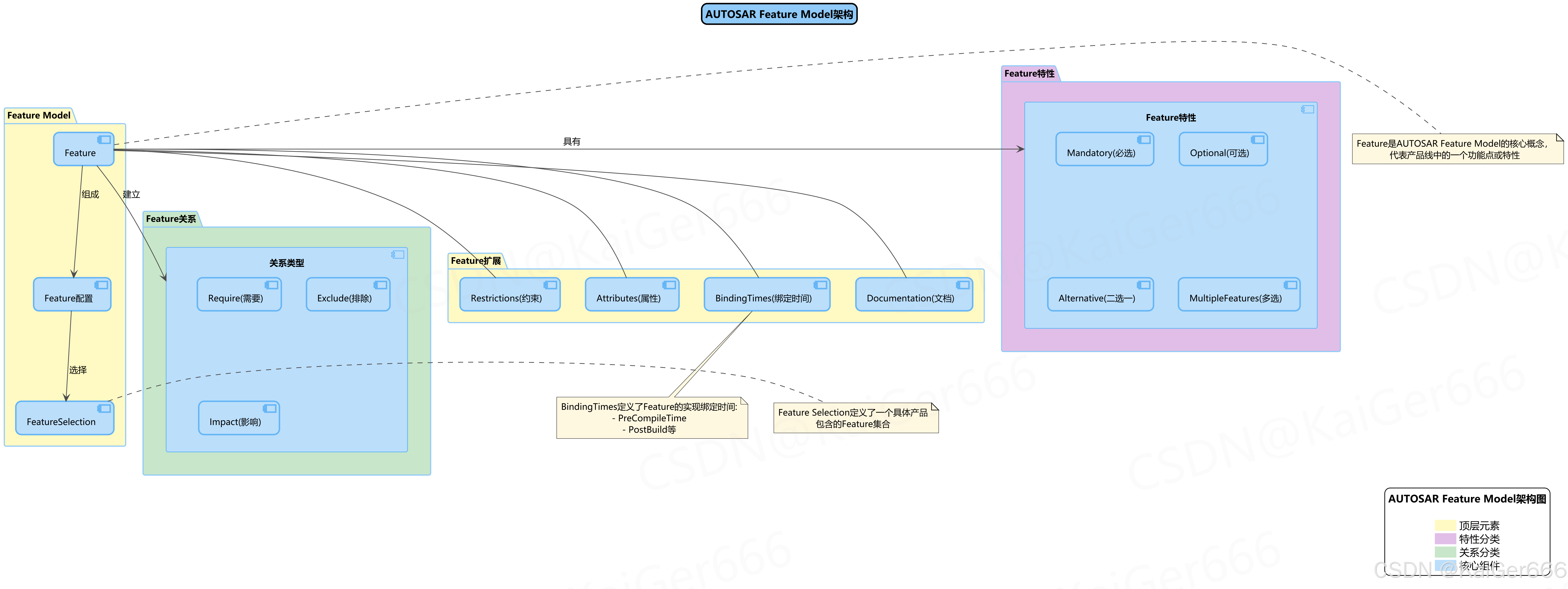

AUTOSAR Feature Model架构定义了Feature Model的核心概念和主要组成部分。下图展示了Feature Model的整体架构：

在这里插入图片描述

2.1 核心概念解析

Feature Model架构包含以下核心组件：

Feature（特性）：
- 是Feature Model的核心概念
- 代表产品线中的一个功能点或者特性
- 可以组织成层次结构（树形结构）
- 每个特性都可以有名称和描述
Feature配置：
- 由多个Feature组成
- 定义了产品线中可能的配置组合
- 需要满足Feature Model中定义的约束条件
Feature Selection（特性选择）：
- 定义了一个具体产品包含的Feature集合
- 是Feature Model用于创建具体产品的机制
- 必须符合Feature Model中定义的约束条件

2.2 Feature特性

根据AUTOSAR规范，Feature可以具有以下特性类型：

Mandatory（必选）：
- 如果其父Feature被选中，则必须选择该Feature
- 例如：车辆必须有方向盘
Optional（可选）：
- 即使其父Feature被选中，也可以选择或不选择该Feature
- 例如：车辆可以选择是否装配收音机
Alternative（二选一）：
- 一组Feature中必须且只能选择一个
- 例如：车辆引擎必须选择柴油或汽油型号之一
MultipleFeatures（多选）：
- 可以从一组Feature中选择一个或多个
- 可以定义可选Feature的数量下限和上限
- 例如：控制面板上可以选择2-4个开关

2.3 Feature关系

Feature之间可以建立各种关系类型：

Require（需要）：
- Feature A需要Feature B共同存在
- 表示依赖关系
Exclude（排除）：
- Feature A与Feature B不能同时存在
- 表示互斥关系
Impact（影响）：
- Feature A对Feature B有影响但不是强制性约束
- 可能影响性能、成本等因素

2.4 Feature扩展

Feature Model还支持以下扩展概念：

Restrictions（约束）：
- 可以使用复杂的逻辑表达式定义约束
- 例如：(德国 or 美国) and not 英国
Attributes（属性）：
- Feature可以具有附加属性和对应值
- 例如：带宽限制、性能参数等
BindingTimes（绑定时间）：
- 定义Feature在产品开发生命周期中何时确定
- 包括PreCompileTime、LinkTime、PostBuild、RuntimeTime等
Documentation（文档）：
- 记录Feature的详细信息和决策依据
- 有助于团队协作和理解Feature Model

3. Feature Model 层次结构

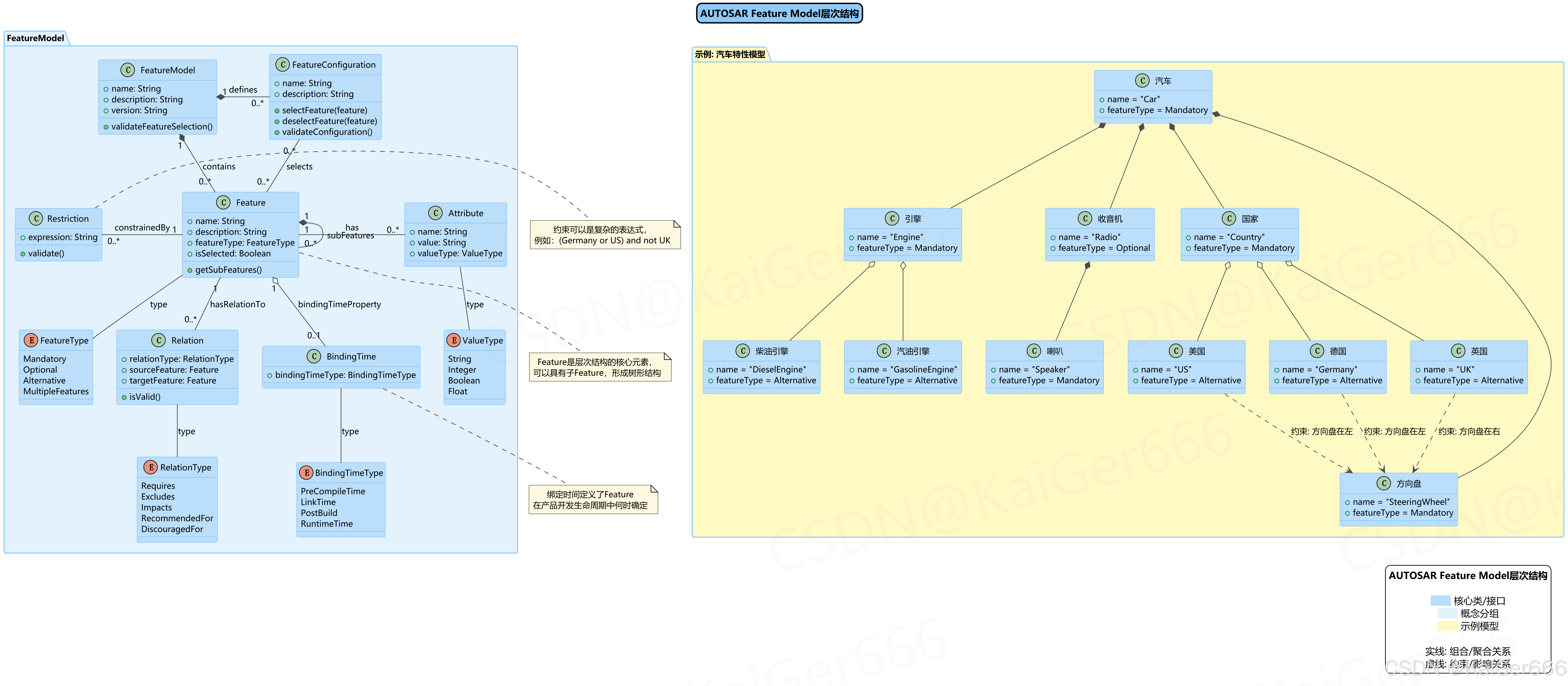

AUTOSAR Feature Model使用层次结构组织各种Feature及其关系。下图展示了Feature Model的详细层次结构和类图：

在这里插入图片描述

3.1 Feature Model核心类

FeatureModel类：
- 整个Feature Model的顶层容器
- 包含name、description和version等基本信息
- 提供validateFeatureSelection()方法验证特性选择的有效性
- 可以包含多个Feature和FeatureConfiguration
Feature类：
- Feature Model的核心元素
- 具有name、description等基本属性
- 通过featureType属性定义Feature类型（Mandatory、Optional等）
- 可以包含子Feature形成层次结构（树形结构）
- 提供getSubFeatures()方法获取子Feature列表
FeatureType枚举：
- 定义Feature的类型
- 包括Mandatory、Optional、Alternative和MultipleFeatures等类型
FeatureConfiguration类：
- 定义具体产品的Feature配置
- 包含name和description等基本信息
- 提供selectFeature()和deselectFeature()方法来选择或取消选择Feature
- 提供validateConfiguration()方法验证配置是否有效

3.2 约束与关系类

Restriction类：
- 定义Feature的约束条件
- 通过expression属性存储约束表达式
- 提供validate()方法验证约束是否满足
Relation类：
- 定义Feature之间的关系
- 包含relationType属性定义关系类型
- 记录sourceFeature和targetFeature建立关系链接
- 提供isValid()方法验证关系是否满足
RelationType枚举：
- 定义Feature间关系的类型
- 包括Requires、Excludes、Impacts、RecommendedFor和DiscouragedFor等类型

3.3 扩展属性类

Attribute类：
- Feature的附加属性
- 包含name和value属性记录属性值
- 通过valueType指定属性的数据类型
ValueType枚举：
- 定义属性值的数据类型
- 包括String、Integer、Boolean和Float等类型
BindingTime类：
- 定义Feature的绑定时间属性
- 包含bindingTimeType属性指定具体的绑定时间
BindingTimeType枚举：
- 定义绑定时间的类型
- 包括PreCompileTime、LinkTime、PostBuild和RuntimeTime等类型

3.4 示例模型

图中右侧展示了一个汽车特性模型的示例：

汽车作为根Feature，包含引擎、收音机、国家和方向盘等子Feature
引擎包含柴油引擎和汽油引擎作为Alternative子Feature
收音机包含喇叭作为Mandatory子Feature
国家特性影响方向盘位置等其他Feature

这个示例展示了Feature Model如何用于描述汽车产品线的变体，以及不同Feature之间的层次关系和约束。

4. Feature Model 约束关系

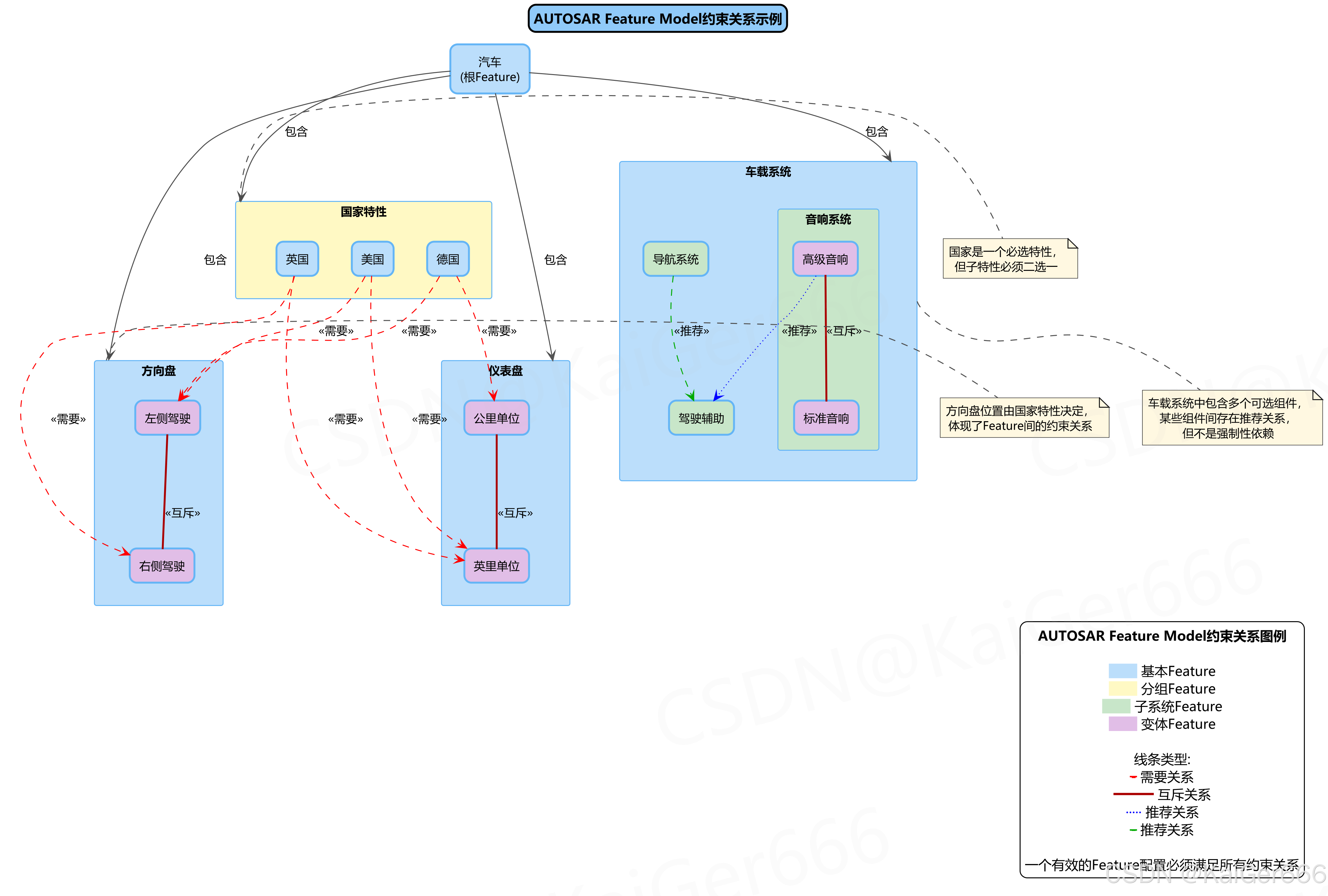

Feature Model中的约束关系是定义Feature之间依赖和互斥关系的重要机制。下图展示了Feature Model中典型的约束关系示例：

在这里插入图片描述

4.1 基本层次结构

示例图中展示了一个汽车产品线的Feature Model，其中：

汽车是根Feature，包含多个子Feature
国家特性是一个分组Feature，包含德国、英国和美国三个可选国家
方向盘、仪表盘和车载系统是汽车的主要组件Feature
车载系统又包含导航系统、音响系统和驾驶辅助等子Feature

4.2 约束关系类型

图中展示了多种约束关系类型：

需要关系（红色虚线）：
- 德国需要左侧驾驶和公里单位
- 英国需要右侧驾驶和英里单位
- 美国需要左侧驾驶和英里单位
这些约束表明国家特性会影响方向盘位置和仪表盘单位，例如选择"英国"时，必须同时选择"右侧驾驶"和"英里单位"。
互斥关系（粗红色实线）：
- 左侧驾驶与右侧驾驶互斥
- 公里单位与英里单位互斥
- 高级音响与标准音响互斥
这些约束表明这些Feature不能同时选择，例如方向盘只能是左侧或右侧，不能同时是两种。
推荐关系（蓝色和绿色虚线）：
- 高级音响推荐选择驾驶辅助
- 导航系统推荐选择驾驶辅助
这些是非强制性约束，表示某些Feature组合是推荐的，但不是必须的。

4.3 约束表达式

根据AUTOSAR规范，复杂约束可以使用逻辑表达式表示，例如：

(德国 or 美国) and not 英国
(英国 or 美国) and not 德国

这些表达式可以用于定义更复杂的Feature选择规则，确保产品配置的一致性和有效性。

4.4 约束的应用场景

约束关系在以下场景中特别有用：

国家特定的Feature配置：不同国家有不同的法规和标准要求
互斥性能选项：同一组件的不同性能等级只能选择一种
资源限制：由于硬件资源限制，某些Feature组合可能不被支持
推荐配置：基于用户体验考虑，推荐某些Feature组合

这些约束确保了从Feature Model生成的产品配置是有效的、符合技术和业务规则的。

5. Feature Model 交换工作流程

AUTOSAR Feature Model交换格式支持整车厂（OEM）与供应商之间交换Feature Model信息。下图展示了典型的交换工作流程：

在这里插入图片描述

5.1 OEM侧工作流

Feature Model创建：
- OEM使用工具集A创建AUTOSAR模型和Feature Model
- 定义Feature层次结构和特性（必选/可选/二选一）
- 添加约束和关系
- 创建Feature配置
交换格式导出：
- 将Feature Model导出为标准交换格式
- 交换格式保留Feature名称、描述、层次结构、特性类型、约束关系、属性值和绑定时间等所有重要信息
- OEM将Feature Model和交换格式文件提供给供应商

5.2 供应商侧工作流

Feature Model导入：
- 供应商使用工具集B导入Feature Model
- 按照Feature Model约束进行开发
- 根据需要更新Feature Model
结果返回：
- 供应商将更新后的Feature Model导出为交换格式
- 将更新后的模型和Feature Model返回给OEM
