实验一:VRRP负载均衡与故障切换
实验拓扑编辑一、实验配置步骤
1. 基础网络配置
2. VRRP双组配置
二、关键验证命令
1. 查看VRRP状态
2. 路由表验证
三、流量分析
正常负载均衡场景:
故障切换验证:
实验二:防火墙双机热备
拓扑架构编辑
核心配置要点
1. 基础安全配置
2. VRRP+HRP配置
状态验证
实验总结
关键技术点
实验一:VRRP负载均衡与故障切换

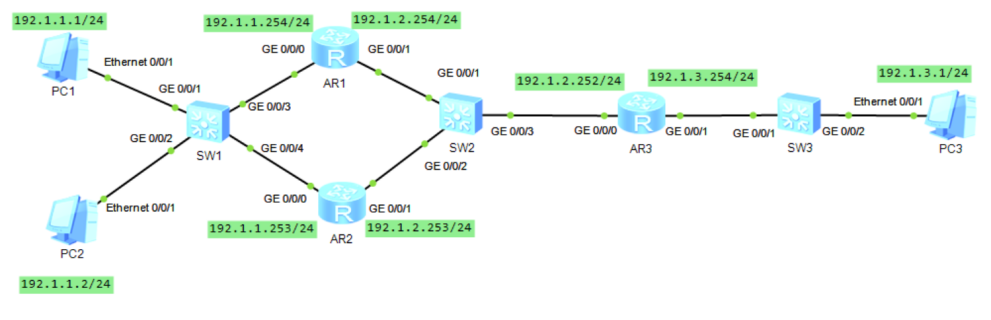

实验拓扑
一、实验配置步骤
1. 基础网络配置
# AR1接口配置
interface GigabitEthernet0/0/0ip address 192.1.1.253 255.255.255.0
interface GigabitEthernet0/0/1ip address 192.1.2.253 255.255.255.0# AR2接口配置
interface GigabitEthernet0/0/0ip address 192.1.1.254 255.255.255.0
interface GigabitEthernet0/0/1ip address 192.1.2.254 255.255.255.0
2. VRRP双组配置
# AR1配置(主备份组1)
interface GigabitEthernet0/0/0vrrp vrid 1 virtual-ip 192.1.1.250vrrp vrid 1 priority 120vrrp vrid 2 virtual-ip 192.1.1.251# AR2配置(主备份组2)
interface GigabitEthernet0/0/0vrrp vrid 1 virtual-ip 192.1.1.250vrrp vrid 2 virtual-ip 192.1.1.251vrrp vrid 2 priority 120# 公共备份组3(双活模式)
interface GigabitEthernet0/0/1vrrp vrid 3 virtual-ip 192.1.2.250vrrp vrid 3 preempt-mode timer delay 20
二、关键验证命令
1. 查看VRRP状态
display vrrp brief
VRID State Interface Virtual IP Master IP
-------------------------------------------------------------
1 Master GE0/0/0 192.1.1.250 192.1.1.253 (AR1)
2 Backup GE0/0/0 192.1.1.251 192.1.1.254 (AR2)
3 Master GE0/0/1 192.1.2.250 192.1.2.253 (AR1)
2. 路由表验证
display ip routing-tableDestination/Mask Proto Pre Cost Flags NextHop Interface
192.1.1.0/24 Direct 0 0 D 192.1.1.253 GE0/0/0
192.1.2.0/24 RIP 100 1 D 192.1.2.254 GE0/0/1

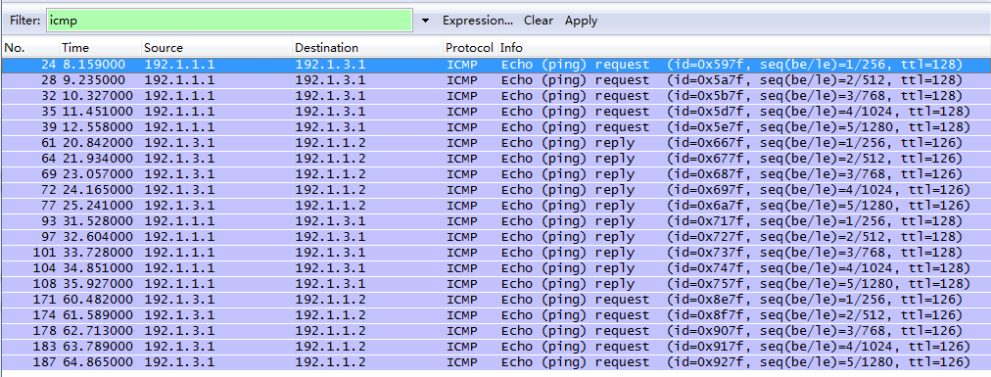

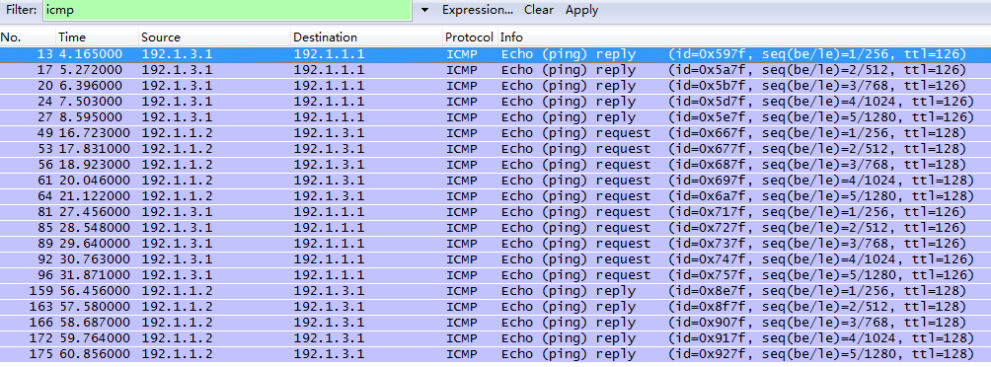

三、流量分析
正常负载均衡场景:
- PC1→PC3:通过AR1的VRRP组1(192.1.1.250)
- PC2→PC3:通过AR2的VRRP组2(192.1.1.251)
故障切换验证:
# 断开AR1-GE0/0/0链路后
display vrrp brief
VRID State Interface Virtual IP Master IP
-------------------------------------------------------------
1 Master GE0/0/0 192.1.1.250 192.1.1.254 (AR2)
2 Master GE0/0/0 192.1.1.251 192.1.1.254 (AR2)
实验二:防火墙双机热备
拓扑架构
核心配置要点
1. 基础安全配置
# FW1接口配置
interface GigabitEthernet1/0/1ip address 10.1.2.1 255.255.255.0zone trust
interface GigabitEthernet1/0/4ip address 40.1.1.1 255.255.255.0zone untrust# 安全策略
security-policyrule name trust-untrustsource-zone trustdestination-zone untrustaction permit
2. VRRP+HRP配置
# FW1主配置
hrp enable
hrp interface GigabitEthernet1/0/3 remote 30.1.1.2interface GigabitEthernet1/0/4vrrp vrid 1 virtual-ip 2.2.2.1vrrp vrid 1 priority 120
状态验证
display hrp state
Role : active
Peer state : active
HRP channel : 30.1.1.2 (GE1/0/3)
Session sync : 100% completedisplay vrrp
Interface GE1/0/4 - VRID 1
State : Master
Virtual IP : 2.2.2.1
Master IP : 40.1.1.1
实验总结
关键技术点
-
VRRP负载均衡
通过配置多VRRP组实现流量分流,主备优先级控制实现自动切换 -
防火墙热备机制
HRP协议实现配置同步,VGMP组管理设备状态,VRRP虚拟IP保持业务连续性 -
故障切换时间
VRRP默认3秒通告间隔,实际切换时间约5-10秒(含检测+切换)
关键命令
功能 | 命令 |
接口IP配置 | interface GigabitEthernet X/X/X + ip address <IP> <掩码> |
VRRP备份组创建 | vrrp vrid <组号> virtual-ip <虚拟IP> |
优先级设置 | vrrp vrid <组号> priority <值>(默认100) |
延迟抢占 | vrrp vrid <组号> preempt-mode timer delay <秒> |
查看VRRP状态 | display vrrp brief |
防火墙安全策略 | security-policy + rule name <策略名> + source-zone/destination-zone |
双机热备心跳线配置 | hrp enable + hrp interface <接口> remote <对端IP> |
查看HRP状态 | display hrp state |
