Kubernetes控制平面组件：API Server详解（二）

news 2025/4/22 3:06:22

云原生学习路线导航页（持续更新中）

  • kubernetes学习系列快捷链接
    • Kubernetes架构原则和对象设计（一）
    • Kubernetes架构原则和对象设计（二）
    • Kubernetes架构原则和对象设计（三）
    • Kubernetes控制平面组件：etcd（一）
    • Kubernetes控制平面组件：etcd（二）
    • Kubernetes控制平面组件：API Server详解（一）
    • Kubernetes常见问题解答
    • 查看云机器的一些常用配置

本文是kubernetes的控制面组件API Server详解（二），首先总览了API Server的整个处理流程，然后对 max-in-flight限流限制、authorization授权鉴权机制、aggregator扩展apiserver机制、内置apiserver的请求转换处理和admission准入控制模块 分别进行了详细介绍

  • 希望大家多多 点赞 关注 评论 收藏，作者会更有动力继续编写技术文章

1.API Server处理流程概览

在这里插入图片描述

  • request-timeout：request进来，会先去做request-timeout
  • authenatication：进行身份认证
  • audit：认证通过后会进行 审计日志 Audit 的记录，主要是记录什么人做了什么修改操作，方便在出问题时定位请求的来源，比如对象被删时可以用来定责
  • impersonation：用于模拟用户身份的字段
    • 在request-header中有一个impersonation header，可以指定该值来模拟用户身份。
    • 比如a用户发起的一个请求，但是它可以通过 impersonation header 把这个请求模拟成b用户，Kubernetes会把该请求认为是b用户，即a用户代替b用户来做操作，且后续的鉴权将会按照b用户进行
    • 一个不太常用的功能
  • max-in-flight：用于做限流（正在飞的请求–正在运行的请求）
    • 可以配置 允许API Server同时处理多少请求，即允许有多少尚未返回的请求
  • authorization：鉴权
  • kubernetes aggregator：扩展API Server处理器
    • Kubernetes为 内置资源提供了 默认的 API Server处理器，可以处理pod、deployment等内置资源
    • 但如果你希望自己来处理资源，也可以自己编写一个API Server处理器，挂载上来
    • 那么在kubernetes aggregator这里，就会判断使用哪个处理器，进而往下走
  • resource handler
    • kubernetes内置apiserver处理器的核心逻辑，包括解码、版本转换、默认值填充、准入、校验、和etcd交互等
    • decoding：解码
    • request conversion & defaulting：当用户请求的 API 版本与最新版本不一致时，转成内部通用版本，然后进行默认值填充
    • admission：准入校验
    • rest logic：rest处理模块
      • storage conversion & defaulting：将请求转成rest请求，操作存储etcd
    • result conversion：处理响应
    • encoding：对响应编码

request-timeout、authenatication、audit、impersonation 模块，请见 Kubernetes控制平面组件：API Server详解（一）

2.max-in-flight 请求限流

  • Kubernetes控制平面组件：APIServer 限流机制详解

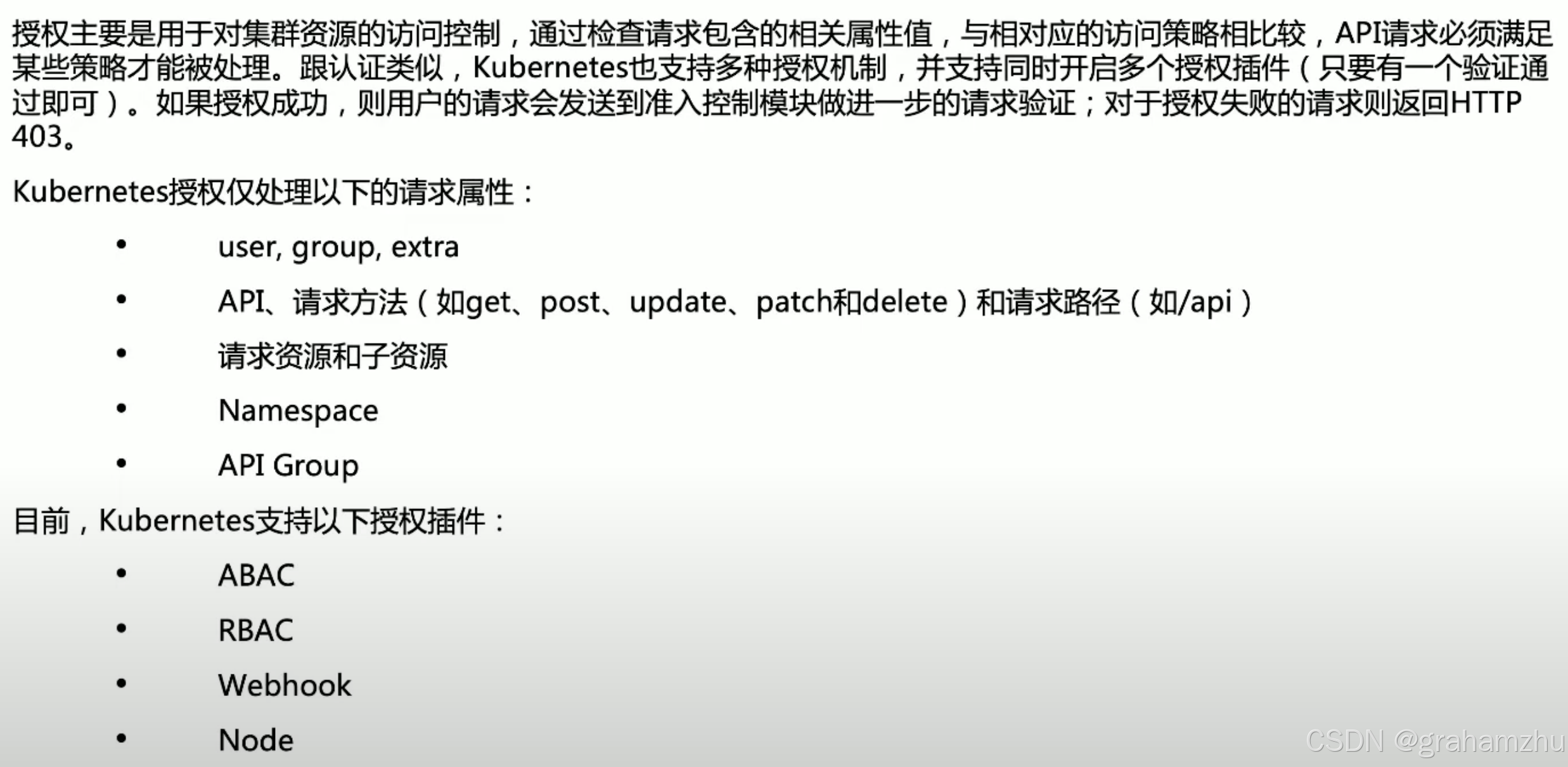

3.authorization授权鉴权

在这里插入图片描述

3.1.认证和授权概念辨析

  • 在 Kubernetes控制平面组件：API Server详解（一） 中，我们详细讲解了 apiserver 的认证机制，那么认证和授权有什么区别呢？
  • 认证（Authentication）
    • 目的：验证请求者的身份，侧重于身份的校验，拦截非法身份
    • 支持方式：
      • 静态密码文件
      • X509证书
      • Bearer Token
      • ServiceAccount Token
      • Webhook 等
    • 失败响应：认证失败返回 401 Unauthorized
  • 授权鉴权（Authorization）
    • 目的：验证请求者 有没有权限 执行当前操作，此时已经知道请求者身份了，侧重于权限校验，拦截 用户越权 的行为
    • 三要素：
      1. 操作主体（Subject）
      2. 目标资源（Resource）
      3. 操作动作（Verb）
    • 核心问题：谁（Who）能对什么资源（What）执行什么操作（How）
    • 失败响应：鉴权失败返回 403 Forbidden

3.2.API Server 支持的授权模式

以下是补充了缩写全称的表格：

模式全称特点适用场景
ABACAttribute-Based Access Control基于属性配置，需重启API Server简单测试环境
RBACRole-Based Access Control通过API对象动态配置生产环境主流方案
WebhookWebhook Authorization对接外部授权系统企业统一权限体系
NodeNode Authorization节点组件专用授权kubelet权限控制

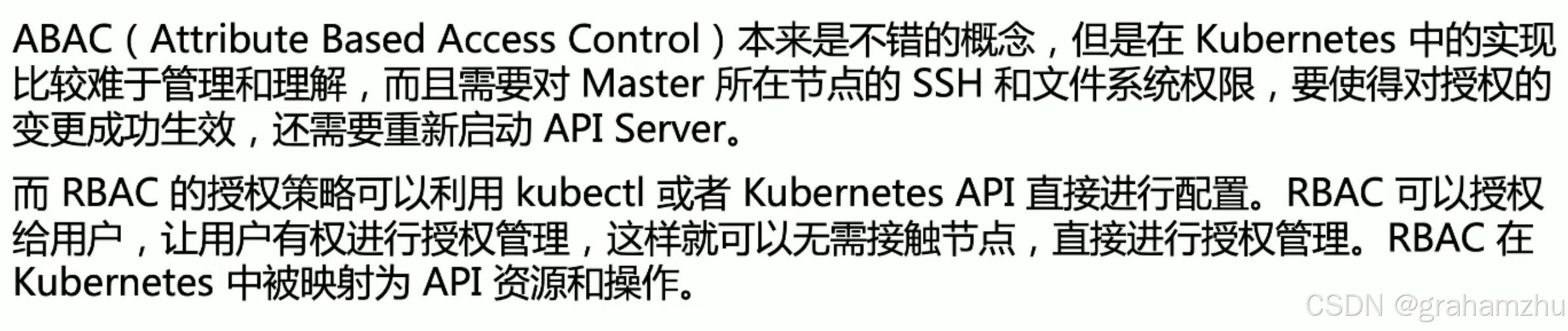

3.3.RBAC 与 ABAC 对比

在这里插入图片描述

3.3.1.ABAC 特点

  • 使用方法
    # 需在 apiserver master 节点配置策略文件
--authorization-policy-file=/etc/kubernetes/policy.json
  • 缺点：
    • 静态文件方式定义授权策略，每次更改都需要重启API Server
    • 策略更新困难
    • 缺乏灵活性

3.3.2.RBAC 优势

  • 通过API对象管理权限（Role/ClusterRole），无需重启API Server即可更新授权策略
  • 支持动态更新
  • 细粒度权限控制
  • 支持命名空间隔离

3.4. authorization 4种授权模式详解

3.4.1.ABAC授权模式详解

3.4.2.RBAC授权模式详解

3.4.3.Webhook授权模式详解

3.4.4.Node授权模式详解

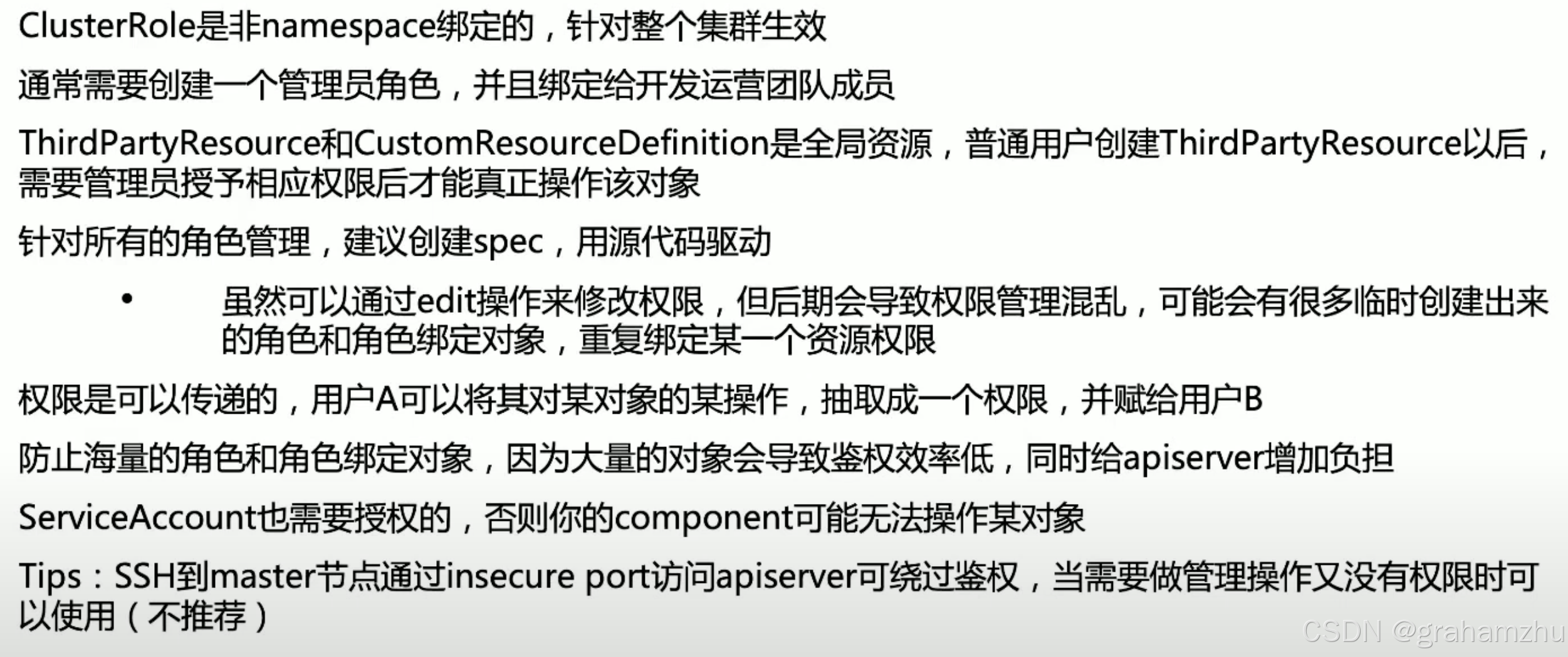

3.5.与权限相关的最佳实践

在这里插入图片描述

4.kubernetes aggregator 扩展 APIServer 处理器

4.1.APIServer扩展 基本原理

4.1.1.APIServer 扩展核心组件

  • Kubernetes Aggregator（聚合层）是 Kubernetes APIServer 的扩展机制，允许将自定义或第三方 APIServer 无缝集成到主 APIServer（kube-apiserver）中。
  • 核心组件包括：
    • APIService 对象：声明 API 组和版本的访问规则，并关联后端服务（Service）。
    • 聚合层（Aggregator）：作为七层负载均衡，动态路由请求到扩展APIServer。
    • GenericAPIServer：提供通用 APIServer 功能（如认证、鉴权、路由），所有子 APIServer 均基于此构建。

4.1.2.APIServer扩展工作流程

  1. 请求入口：客户端通过主 APIServer 发起请求（如 /apis/custom.group/v1）。
  2. 路由决策：聚合层根据 APIService 配置匹配请求路径，转发到扩展 APIService 的 Service。
  3. 安全认证：主 APIServer 使用 TLS 证书与扩展 APIServer 双向认证，确保通信安全。
  4. 代理与响应：扩展 APIServer 处理请求后，结果通过主 APIServer 返回客户端。

4.2.自定义 APIServer 的开发步骤

4.2.1.开发准备

  • 技术选型：基于 k8s.io/apiserver 库构建，实现标准的 Kubernetes API 接口。
  • 核心接口：
    • REST.Storage：处理资源的增删查改操作，需实现 Getter、Lister 等接口。
    • Scheme 注册：定义资源的序列化规则（如 runtime.Object 结构体）。

4.2.2.代码结构

// 示例代码框架（基于 k8s.io/apiserver）
func main() {config := genericapiserver.NewConfig()  // 创建通用配置config.EnableMetrics = true// 注册自定义资源 Schemescheme := runtime.NewScheme()customv1.AddToScheme(scheme)// 构建 APIGroupInfoapiGroupInfo := genericapiserver.NewDefaultAPIGroupInfo(...)apiGroupInfo.VersionedResourcesStorageMap["v1"] = storageMap// 初始化 GenericAPIServerserver, _ := config.Complete().New("my-apiserver", genericapiserver.NewEmptyDelegate())server.InstallAPIGroup(&apiGroupInfo)server.PrepareRun().Run(stopCh)
}

4.2.3.关键组件实现

  • 存储层：对接数据库或自定义存储（需实现 etcd3.Store 接口）。
  • 认证与鉴权：
    • 复用 Kubernetes 的 RBAC 机制，通过 SubjectAccessReview 验证权限。
    • 使用 --requestheader-client-ca-file 和 --proxy-client-cert-file 配置 TLS 证书。

4.3.与 kube-apiserver 的集成

4.3.1.创建 APIService 对象

# APIService 定义示例
apiVersion: apiregistration.k8s.io/v1
kind: APIService
metadata:name: v1.custom.group
spec:group: custom.groupversion: v1service:namespace: custom-systemname: custom-api-server  # 指向自定义 APIServer 的 Serviceport: 443caBundle: <base64-encoded-CA>  # 用于验证扩展 APIServer 的 CA

4.3.2.服务发现与负载均衡

  • Service 配置：需创建 ClusterIP 或 NodePort 类型的 Service，确保主 APIServer 可访问。
  • Endpoints 验证：通过 kubectl get endpoints 检查后端 Pod 状态。

4.3.3.权限配置

  • RBAC 规则：需为自定义 APIServer 分配 system:auth-delegator 角色，允许代理请求。
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:name: custom-apiserver-auth-delegator
roleRef:apiGroup: rbac.authorization.k8s.iokind: ClusterRolename: system:auth-delegator
subjects:
- kind: ServiceAccountname: custom-apiservernamespace: custom-system

4.4.注意事项

1. 安全与证书管理

  • CA 一致性：主 APIServer 与扩展 APIServer 的证书必须由同一 CA 签发。
  • 证书轮换：定期更新 TLS 证书，避免过期导致通信中断。

2. 性能与调试

  • 请求代理开销：聚合层代理可能增加延迟，建议优化扩展 APIServer 处理逻辑。
  • 日志与监控：启用 APIServer 的 --v=4 日志级别，结合 Prometheus 监控指标。

3. 版本兼容性

  • 多版本共存：支持 v1 和 v1beta1 等版本，通过 spec.versionPriority 控制优先级。
  • 废弃策略：逐步淘汰旧版本，使用 deprecated 注解标记。

4.5.实操案例：Metrics Server 的实现

4.5.1.案例背景

  • Metrics Server 是 Kubernetes 官方提供的聚合 APIServer，用于采集 Node 和 Pod 的 CPU/内存指标。

4.5.2.实现步骤

  1. APIService 注册：
    apiVersion: apiregistration.k8s.io/v1
kind: APIService
metadata:name: v1beta1.metrics.k8s.io
spec:service:name: metrics-servernamespace: kube-systemgroup: metrics.k8s.ioversion: v1beta1
  2. 自定义 APIServer：实现 metrics/v1beta1 组资源的 GET /nodes/{node}/metrics 接口。
  3. 权限配置：为 metrics-server ServiceAccount 绑定 system:metrics-server 角色。

4.5.3.验证

kubectl top nodes  # 查看节点指标
kubectl get --raw "/apis/metrics.k8s.io/v1beta1/nodes" | jq  # 直接访问 API

5.resource handler 内置 APIServer 处理器

5.1.请求conversion & defaulting

5.1.1.基础概念

  1. Conversion（版本转换）
    • 定义：将不同 API 版本的资源对象转换为统一 内部版本（Internal Version） 的机制，确保多版本兼容性。例如，用户提交的 apps/v1beta1.Deployment 会被转换为 apps/v1.Deployment 的内部表示。
    • 核心目标：实现 API 版本的平滑升级和降级，避免因版本变更导致数据丢失或服务中断。

  2. Defaulting（默认值填充）
    • 定义：为资源对象中未显式指定的字段填充默认值的机制。例如，未设置 Pod 的 imagePullPolicy 时，默认填充 IfNotPresent。
    • 核心目标：简化用户配置，确保资源的完整性和一致性，避免因字段缺失导致运行时错误。

5.1.2.设计理念

  1. 多版本兼容性
  • 向后兼容：通过版本转换支持旧版本 API 请求，允许用户逐步迁移到新版本。
  • 版本共存：API Server 可同时处理多个版本的资源对象（如 v1 和 v1beta1）。
  1. 配置简洁性
  • 用户友好：通过默认值隐藏复杂配置细节，例如自动填充 Service 的 ClusterIP 或 Deployment 的滚动更新策略。
  • 规范化：确保资源对象符合 Schema 定义，减少人工校验成本。
  1. 扩展性与解耦
  • 插件化机制：Conversion 和 Defaulting 均可通过扩展点（如 CustomResourceDefinition 或 Admission Webhook）实现自定义逻辑。
    • mutatingwebhookconfigurations：修改资源属性
    • validatingwebhookconfigurations：校验资源

5.1.3.实现原理

  1. Conversion 实现机制
  • 版本注册表：每个 API 组（如 apps、batch）注册其支持的版本及转换函数。
  • 转换链（Conversion Chain）：
    • 步骤1：将用户提交的外部版本（如 v1beta1）转换为内部版本。
    • 步骤2：持久化到 etcd 时，转换为存储版本（Storage Version）。
    • 步骤3：响应时根据请求的 API 版本反向转换。
  • 转换函数：通过 conversion-gen 工具自动生成或手动实现字段映射逻辑。
  1. Defaulting 实现机制
  • Schema 定义：在资源的 OpenAPI Schema 中声明字段的 default 值（如 spec.replicas: 1）。
  • 准入控制阶段：在请求验证前，由 Mutating Admission Controller 或内置逻辑填充默认值。
  • 自定义默认值：通过编写 Admission Webhook 动态填充（如根据 Namespace 设置资源配额）。

5.1.4.处理流程
是
否
用户请求
版本转换 Conversion
是否需转换?
调用转换函数
生成内部版本
默认值填充 Defaulting
填充 Schema 定义的默认值
执行 Admission Control
验证 & 持久化到 etcd

  1. Conversion 流程
    • 用户请求携带 apiVersion 字段（如 apps/v1beta1）。
    • API Server 根据注册的转换函数，将对象转换为内部版本。
    • 存储到 etcd 时，转换为存储版本（由 --storage-versions 指定）。

  2. Defaulting 流程
    • 在验证阶段前遍历资源对象字段。
    • 若字段未设置且 Schema 中定义默认值，则自动填充。

5.1.5.参数配置

  1. Conversion 相关配置
    • API 版本启用：通过 --runtime-config=apps/v1beta1=true 启用特定 API 版本。
    • 存储版本设置：在 CRD 中指定 spec.versions.storage: true 定义存储版本。

  2. Defaulting 相关配置
    • Schema 默认值：在 CRD 的 OpenAPI Schema 中定义 default 字段：

    spec:versions:- name: v1schema:openAPIV3Schema:properties:spec:properties:replicas:type: integerdefault: 1

    • Admission Webhook：配置 Mutating Webhook 实现动态默认值。

5.1.6.实操案例

  1. 自定义 Conversion 函数
    场景：将自定义资源 MyApp 从 v1alpha1 升级到 v1。
    步骤：
    • 定义转换函数：

    func Convert_v1alpha1_MyApp_To_v1_MyApp(in *v1alpha1.MyApp, out *v1.MyApp, s conversion.Scope) error {out.Spec.Replicas = in.Spec.ReplicaCount  // 字段重命名映射return nil
}

    • 注册转换函数到 scheme：

    scheme.AddConversionFunc(&v1alpha1.MyApp{}, &v1.MyApp{}, Convert_v1alpha1_MyApp_To_v1_MyApp)

    • 更新 CRD 的 spec.versions 和 storage 标志。

  2. 动态 Defaulting 示例
    场景：为所有新创建的 Pod 自动添加 env: prod 标签。
    步骤：
    • 编写 Mutating Webhook：

    func mutatePod(ar v1.AdmissionReview) *v1.AdmissionResponse {pod := corev1.Pod{}if err := json.Unmarshal(ar.Request.Object.Raw, &pod); err != nil {return denyRequest(err)}if pod.Labels == nil {pod.Labels = make(map[string]string)}pod.Labels["env"] = "prod"return createPatchResponse(ar.Request.Object.Raw, pod)
}

    • 配置 Webhook 的 ValidatingWebhookConfiguration，指定匹配规则为 CREATE Pod。

5.1.7.优化与注意事项

  1. 性能优化
    • Conversion 缓存：缓存常用版本的转换结果，减少重复计算。
    • Defaulting 延迟加载：仅在必要时填充默认值，避免资源浪费。

  2. 兼容性风险
    • 版本废弃策略：通过 deprecated 注解标记旧版本，逐步淘汰。
    • 默认值变更：修改 Schema 默认值时需考虑已存在资源的影响。

  3. 调试工具
    • 查看内部版本：使用 kubectl get --raw /apis/<group>/<version>/<resource>?as=internal 查看转换后的内部对象。
    • Dry-Run 模式：通过 kubectl apply --dry-run=server 验证默认值填充逻辑。

5.2.admission准入控制

  • 请见：Kubernetes控制平面组件：APIServer 准入控制机制详解

6.API Server代码学习

Kubernetes控制平面组件：API Server代码基础概念

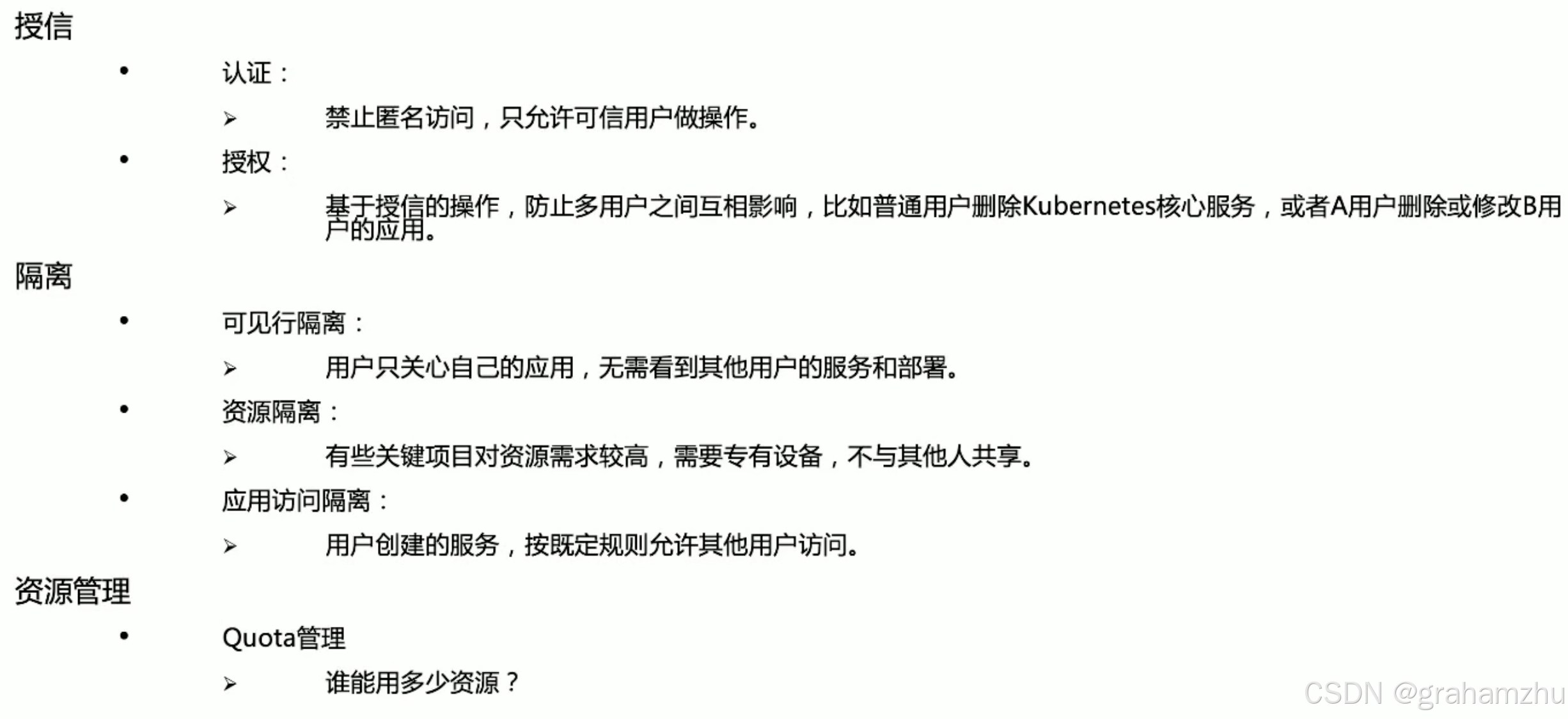

7.应用案例：如何搭建一个多租户的kubernetes集群

在这里插入图片描述

  • 基于前面对kubernetes集群架构 + API Server的学习，现在应该具备设计一个多租户kubernetes集群的能力。下面介绍基本思路。
    • 1.以ns为隔离域的租户隔离设计
      • 首先通过准入控制的 Webhook + Controller，在ns create阶段自动为ns绑定用户权限，实现：只有指定用户才可以访问某个ns。具体实现如下：
      • 在ns创建时，通过一个mutatingwebhookconfigurations变形webhook插件，将用户信息写入ns的annotation
    • 2.做好用户访问的授权鉴权
      • 关闭匿名访问，只允许可信用户操作
      • 鉴权时，判断请求用户信息是否存在于ns的annotation，即可判断当前用户是否有权限访问该ns
      • 管理员可以控制指定用户的ns权限和可见范围，其实就是控制ns上anno中是否包含某个用户的信息
    • 3.做好ns的配额管理
      • 通过在ns下创建ResourceQuota，定义ns下资源的配额，比如最多允许的pod数量、cm数量、service/ingress数量等
      • 还可以编写一个Controller，监听ns create事件，自动创建配额。
  • 用户视角下的隔离性
    • 可见性隔离，用户只能看到自己创建的ns下面的应用和服务，没有其他ns权限
    • 资源隔离，用户只能使用自己ns下的资源配额之内的资源，其他的用不了；另外，特有node上可以通过 打上污点Taint 的方式，防止其他用户调度上来，实现资源层隔离
    • 应用访问隔离，用户可以对自己应用配置访问限制
  • 实现以上内容，集群其实就已经是一个多租户集群了

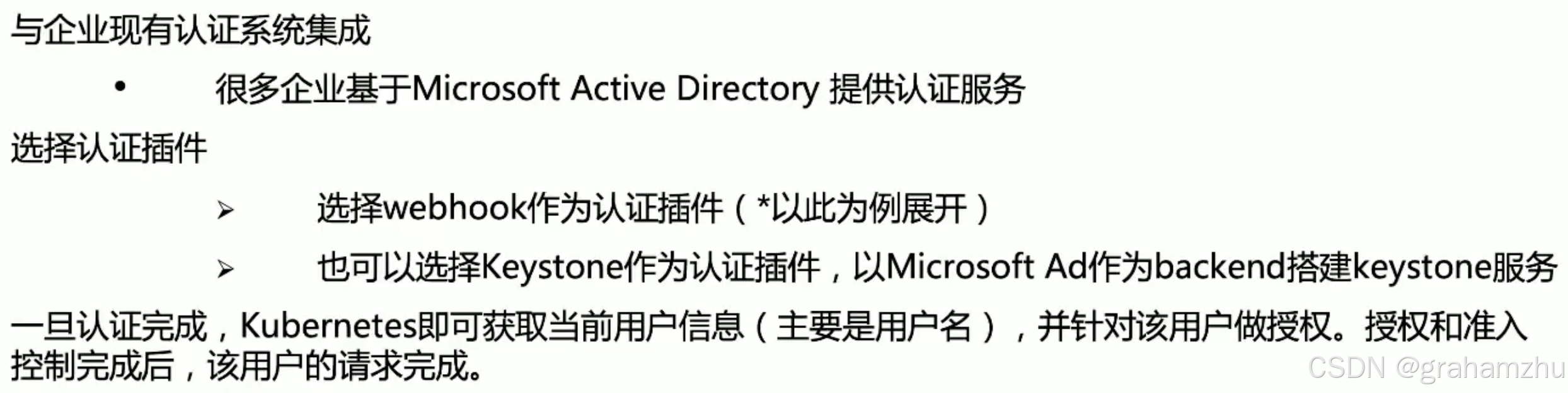

8.应用案例：如何与企业现有认证系统集成

在这里插入图片描述
