【图解】系统设计学习笔记
嵌入式项目开发的全生命周期过程，是从需求到实施的抽象到具体的过程，需要很多设计，这些设计都可以用图形的形式来体现，具体
需求分析阶段
用例图
表达用户所能感知的系统功能需求，为什么用，以及怎么用
参考《uml+oopc嵌入式c语言开发》
简而言之，用例在系统的众多功能当中，属于直接提供用户服务的部分。例如麦当劳餐厅可视为一个系统，它具有许多功能，像“卖汉堡”、“采购蔬菜”、“炸薯条”、“卖咖啡”、“提供厕所”、“提供小孩游戏”、“烘焙咖啡”，等等。其中有一小部分是用户能看得见、感觉得到又觉得有意义的服务，就是用例:而系统的其他功能就不称为用例，而只是一般的系统功能罢了。
于是，可区分出上述麦当劳系统功能当中，属于用例的为:“卖汉堡”、“卖咖啡”、“提供厕所”、“提供小孩游戏”等。
为什么要特别看待这些功能呢?因为这些是用户认为有价值的服务，也就是可以向用户收取费用的服务，属于“收益面”的功能。至于像“采购蔬菜”、“炸薯条”、“烘焙咖啡”等都是属于“成本面”的功能。UML用例图就是特别突显系统收益面的功能，期待在系统创建初期就能确保系统切中用户的期待和需要。义意长会的圆甲
数据流图
todo
系统架构设计阶段
系统框图
展示电气系统的整体架构，包括主要功能模块、模块间的交互关系及系统边界。
高层次抽象，不涉及具体硬件或软件实现细节。为其他图表提供顶层框架，通常与硬件/软件框图配合使用
功能图
逻辑图
详细设计阶段-硬件设计
硬件框图
硬件框图提供宏观布局，展示硬件模块的组成及其功能，是软件系统图的基础 。
比系统总体框图更具体，但仍不涉及硬件的详细设计（如电路图）。
项目设计之硬件框图
硬件框图是对项目功能模块直观的体现，
一个硬件项目包括：控制核心、输入设备、输出设备、通信外设、电源管理五大部分。通过对五大部分的整合形成一份完整的硬件框图。
控制核心一般包括：烧录模块、调试模块、复位模块、时钟模块、启动模块、输入设备接口、输出设备接口、电源输入模块、存储器扩展模块、主控核心。
输入设备一般包括：传感器输入、按键输入、音频输入、时钟输入等。
输出设备一般包括：LED灯、数码管、液晶显示器、电机等。
通信外设主要用于设备与设备之间进行数据交互的接口，一般包括：串口、USB、以外网等等。
电源管理是整个电路板的供电装置，电源系统的稳定对电路板的工作有很大影响。
原理图
sch,pcb
接线图
接线图细化具体连线
详细设计阶段-软件设计
架构图
一般描述软件业务逻辑的框图，是对业务模块与业务模块之间的约束关系的一种表示。

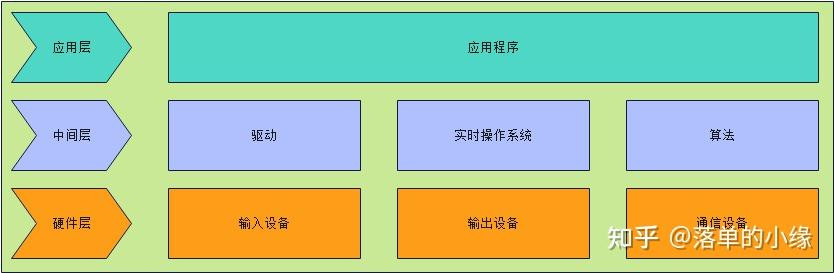

分层设计
参考资料：
软件层次图
类图
流程图、状态图、时序图
流程图是对过程、算法、流程的一种图像表示
测试验证
测试流程图
todo
可靠性设计
识别和预防系统、产品或过程中的潜在失效模式，评估其影响并制定改进措施，以降低风险和提高可靠性
FEMA
FMEA，即Failure Mode and Effects
Analysis，是在产品设计阶段和过程设计阶段，对构成产品、设备的子系统、零件，以及构成过程的各个工序逐一进行分析，找出所有潜在的失效模式，并分析其可能的后果，从而预先采取必要的措施，以提高产品或设备的质量和可靠性的一种系统化的活动。
在可靠性设计中，有一个从功能图->边界图->p图->FMEA的完整设另计流程。
