OSPF基础入门篇②：OSPF邻居建立篇-网络设备的“社交礼仪“
Hello，大家好~
我是网络工程师白夕 🌞
OSPF建立邻接关系，就像陌生人成为朋友需要经历握手、自我介绍、交换礼物等步骤，OSPF设备建立邻接关系的过程堪称一部精密的社交礼仪指南。
本文将用电话沟通的完整流程，带您解密DR/BDR选举的"班级政治"和七种状态的"对话艺术"。
一、五种报文：OSPF的"通信语言"
📞 电话沟通 vs 报文交互
| 通话步骤 | OSPF报文 | 作用 | 组播地址 |
|---|---|---|---|
| 拨号音 | Hello | 发现邻居/维持关系 | 224.0.0.5 |
| 自我介绍 | DBD | 交换数据库摘要 | 224.0.0.5/6 |
| 询问详细信息 | LSR | 请求缺失的LSA | 单播 |
| 传递资料 | LSU | 发送完整的LSA | 单播 |
| 确认收到 | LSACK | 确保信息可靠传输 | 单播 |
实验截图：

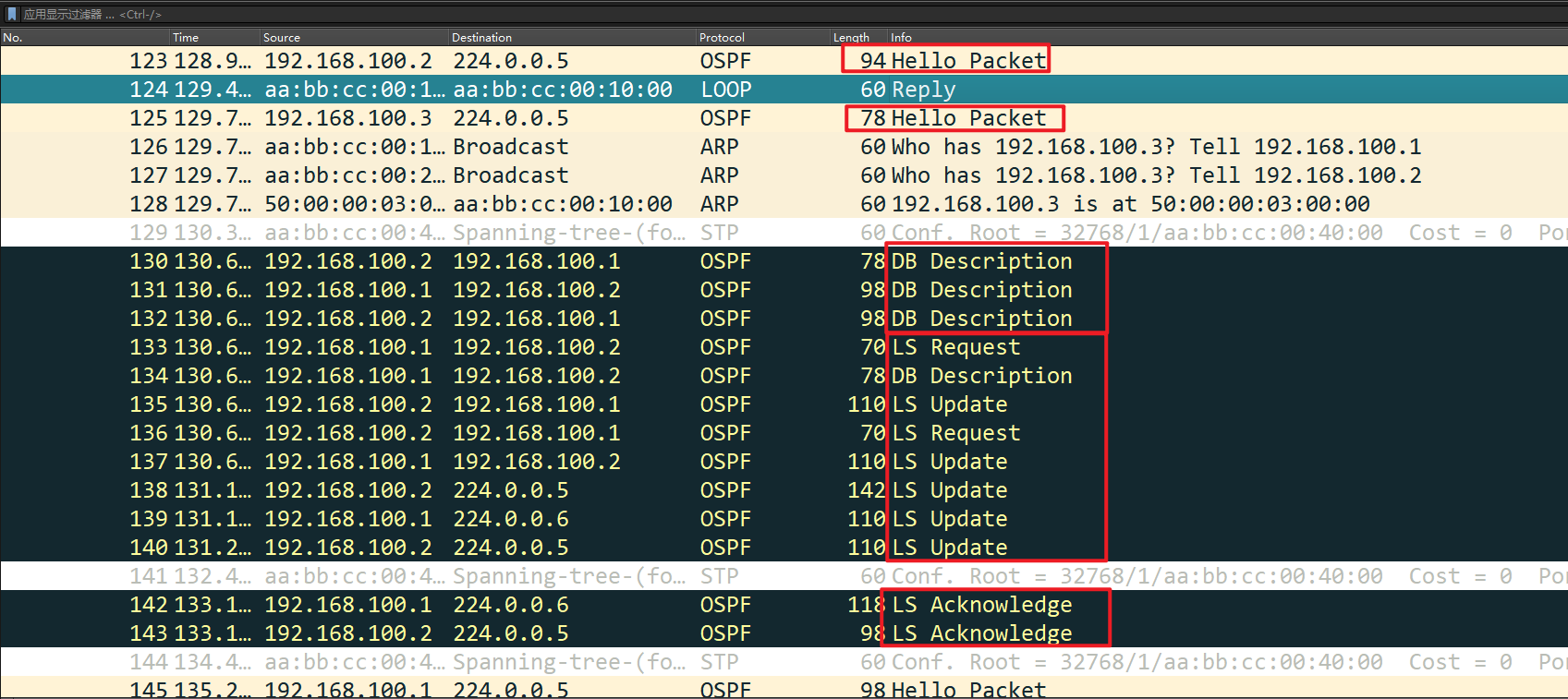

Wireshark抓包
-

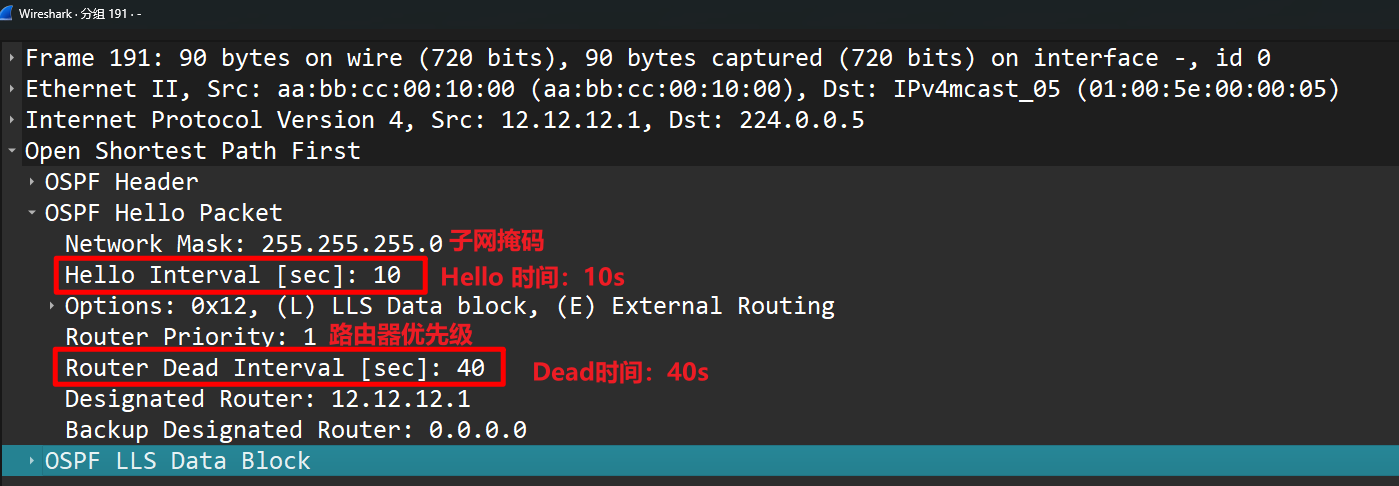

Hello报文结构
-

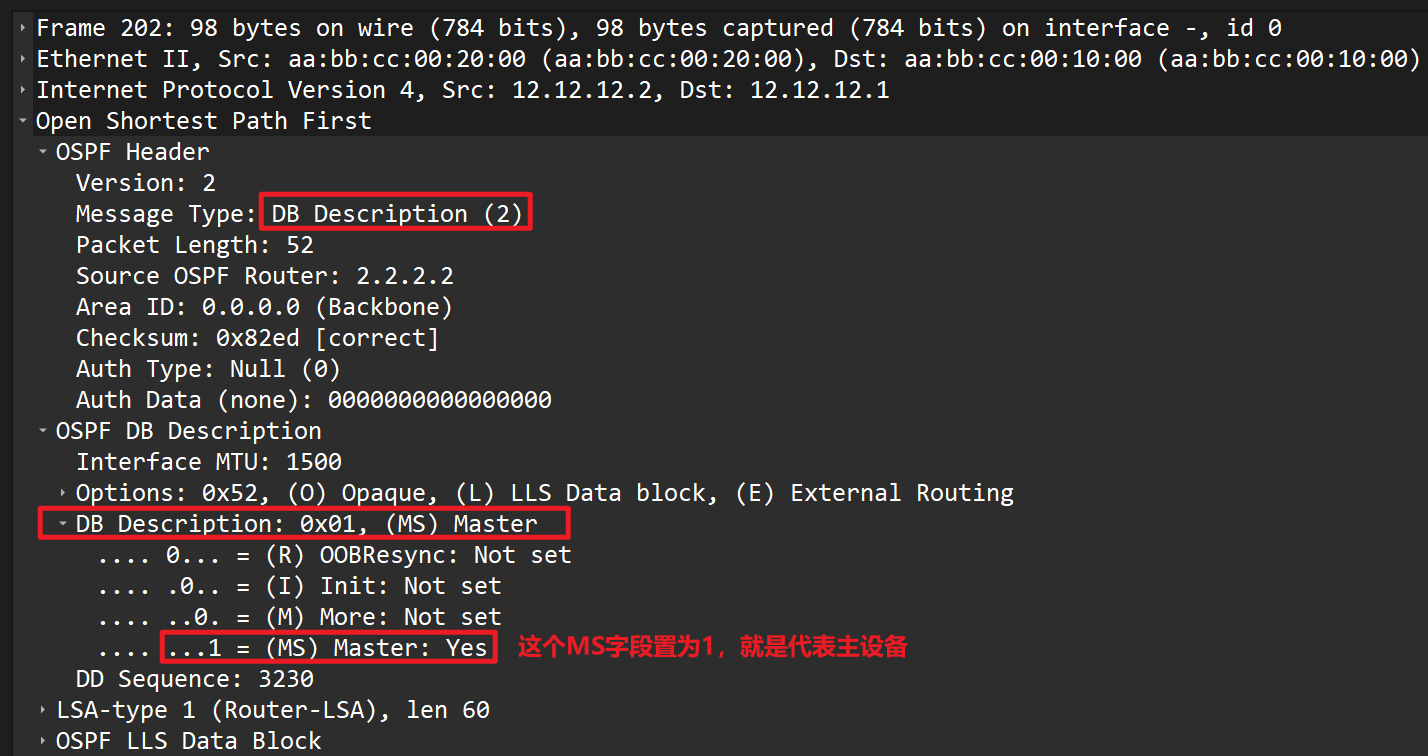

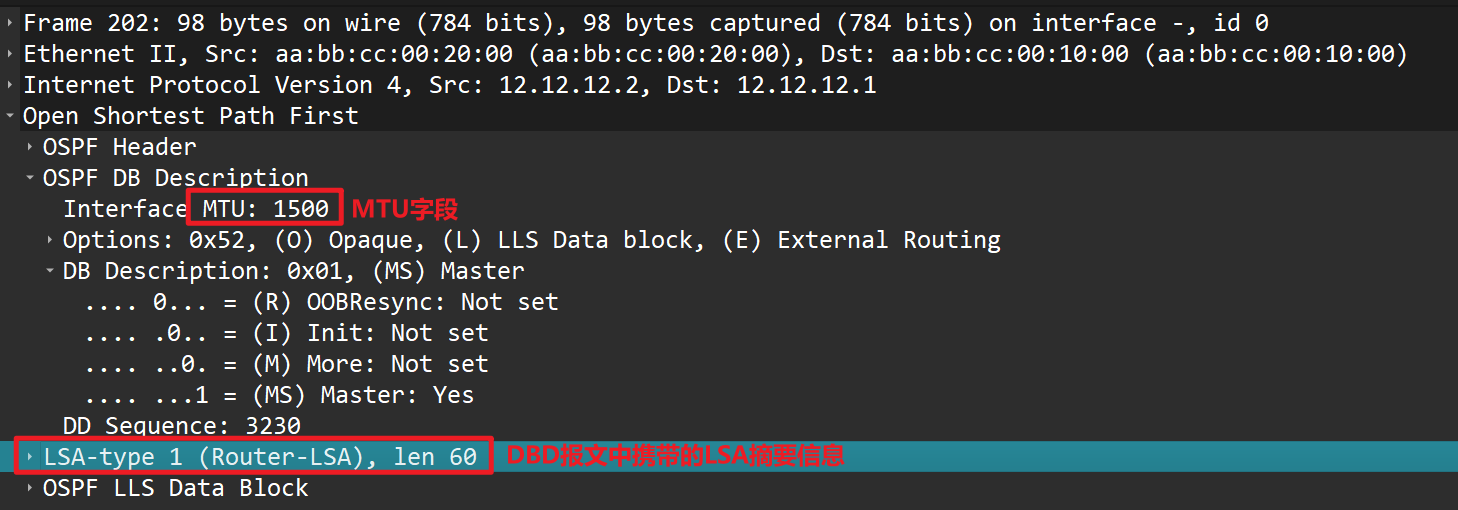

DBD报文结构
-

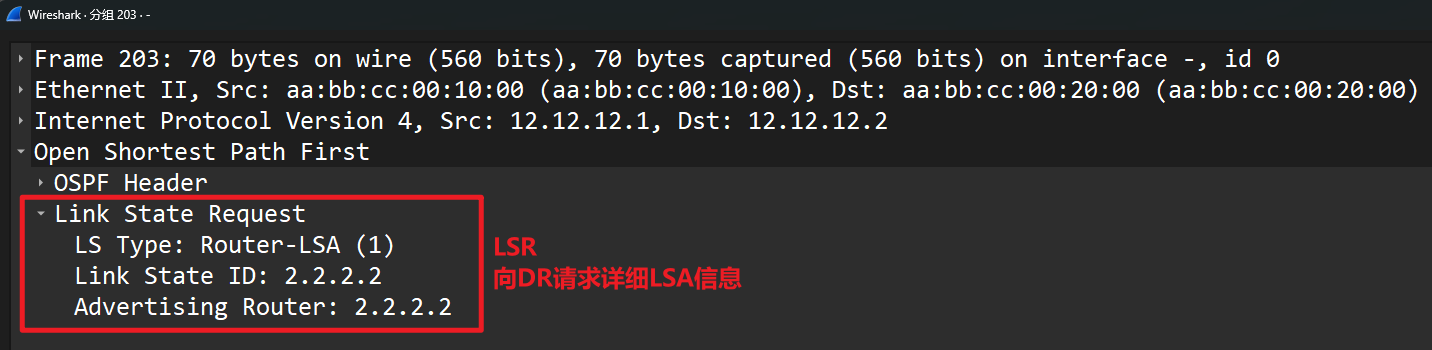

LSR报文结构
-

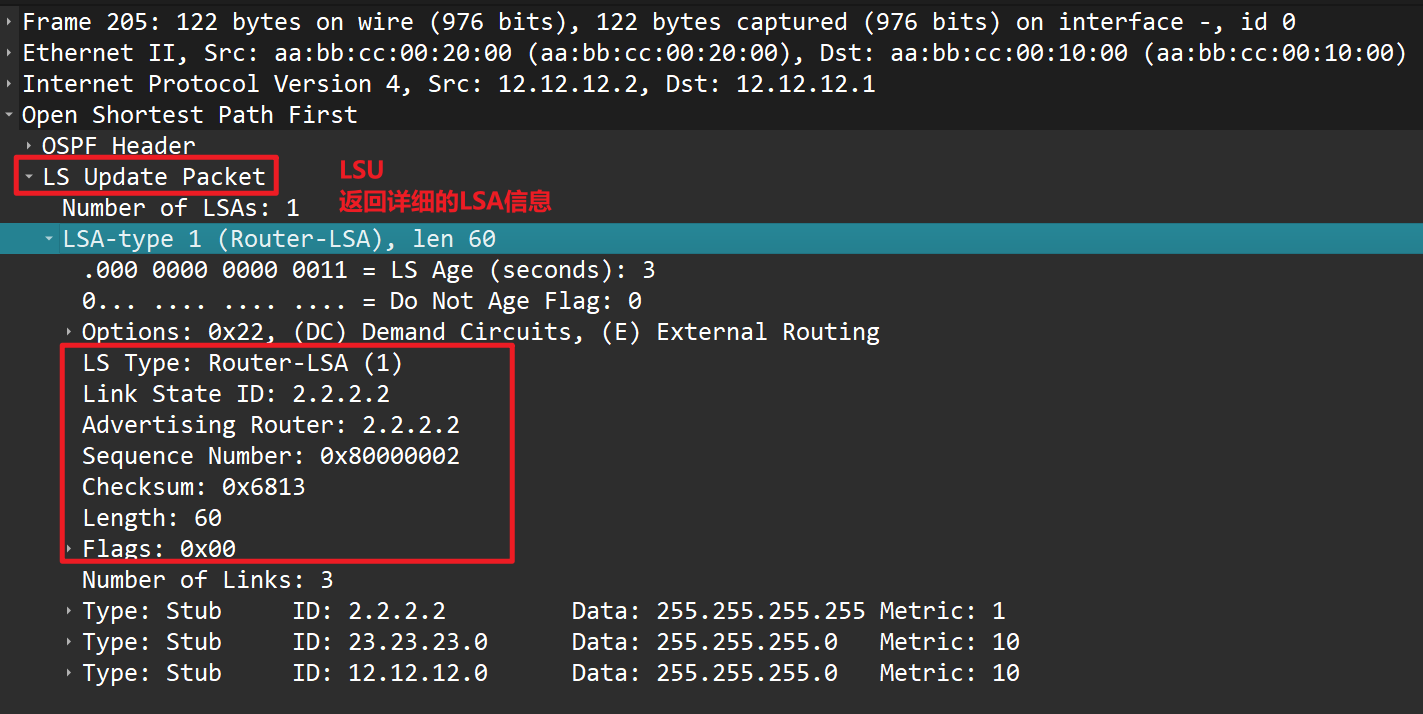

LSU报文结构
-

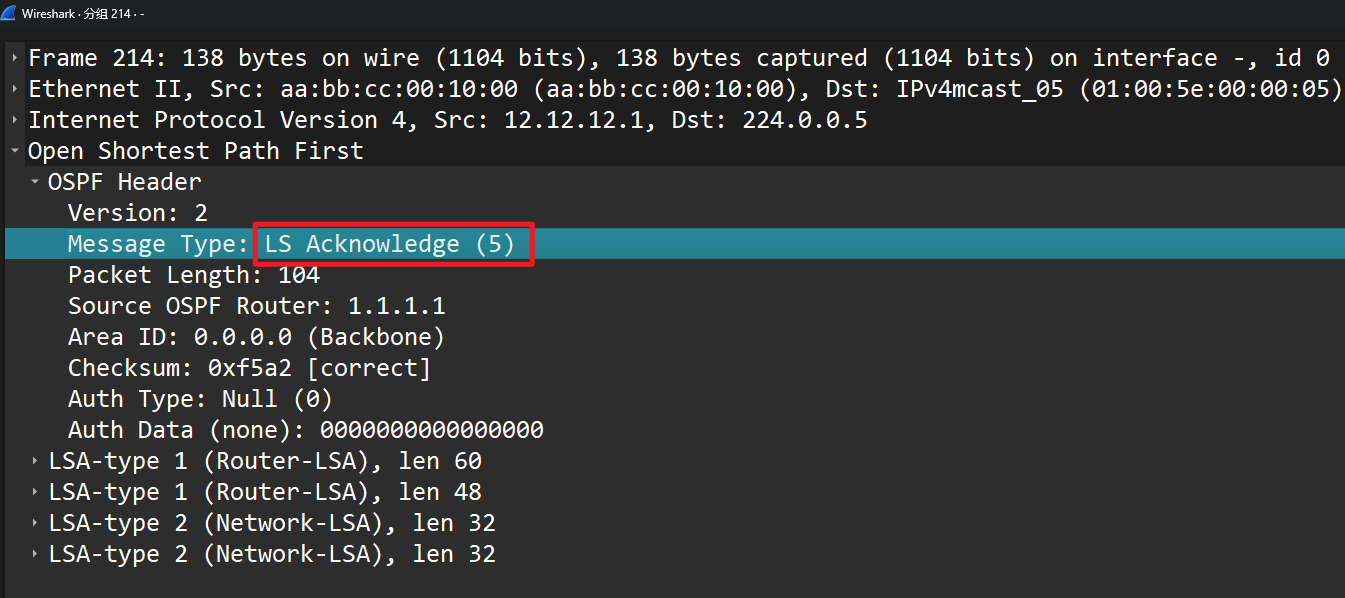

LSACK报文结构
二、七种状态机：从陌生到信任的旅程
📱 电话社交礼仪映射
深度解析：

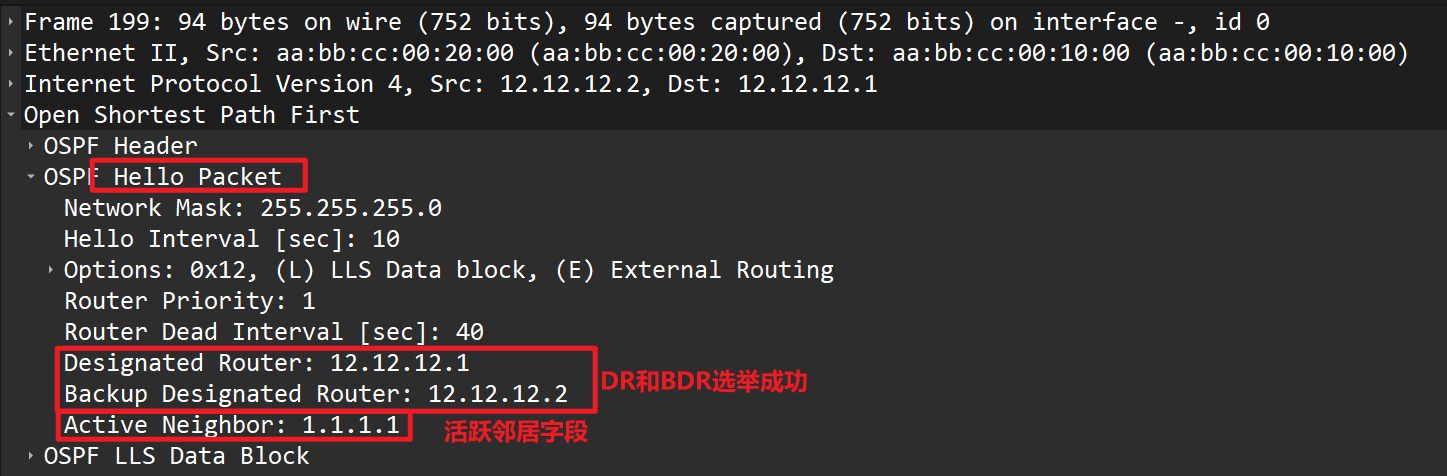

① 2-way状态：
-
DR和BDR选举完成
-
存在活跃的邻居字段

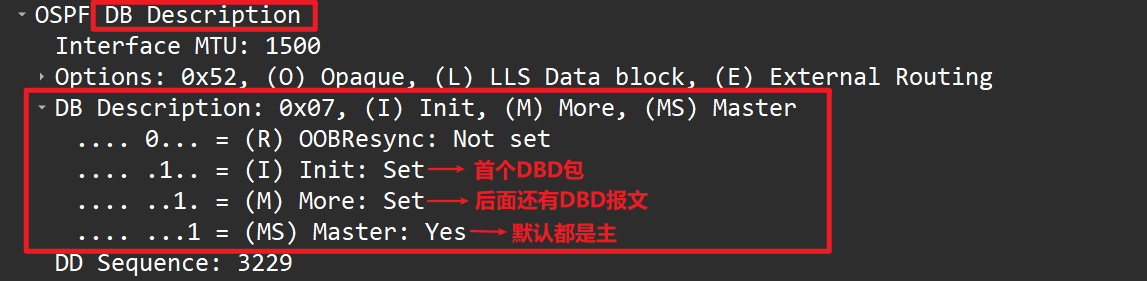

② ExStart状态：
-
相当于确定谁先发言(主从关系选举)
-
通过比较RID决定Master/Slave
-
由双方首个DBD报文进行确认
-
主从选举完成
③ Loading状态：
-
类似核对购物清单："请问第三项资料能否再发一遍？"
-
使用LSR/LSU精准补全缺失信息

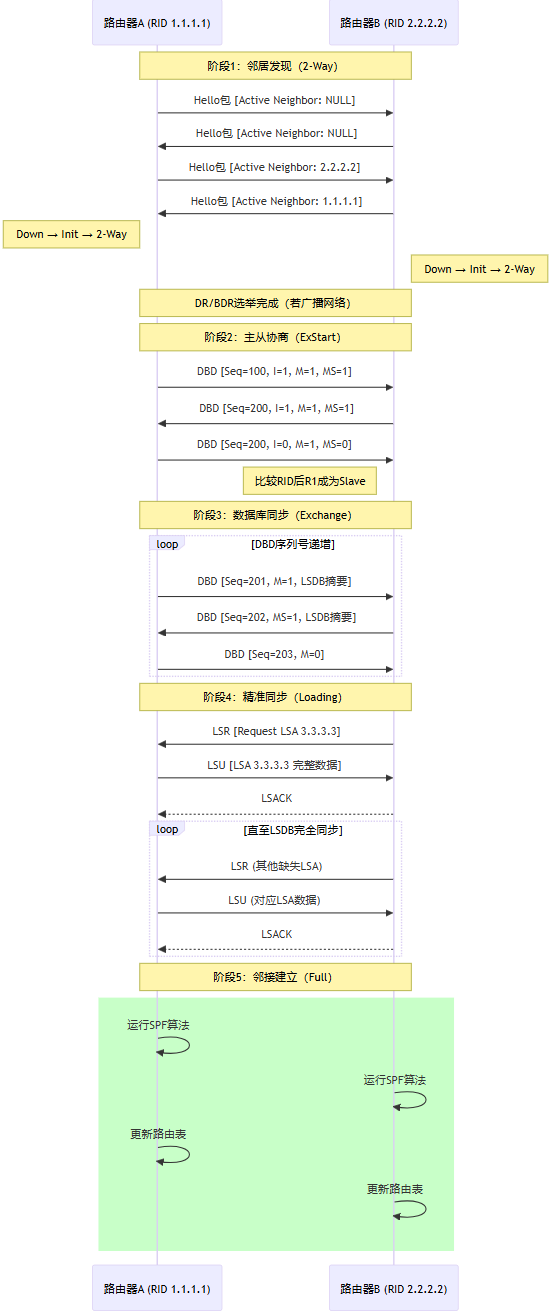

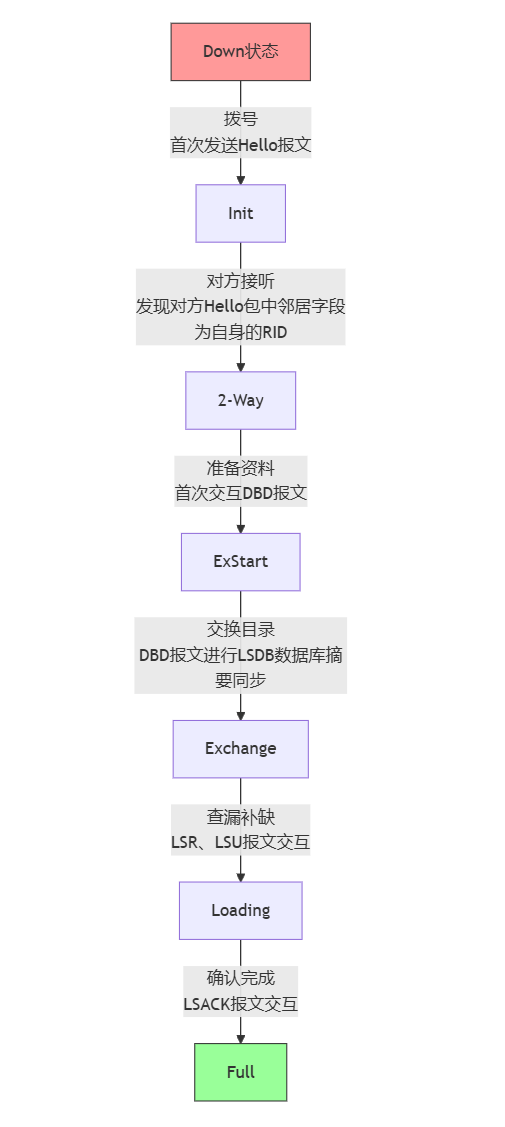

拓扑图示意：状态转换时序图(可能不是那么准确，但这个是大概的一个各个阶段做的事情，以及相关细节，若有问题，可以在评论区里面说，后面再出修改版，一起进步啦)
OSPF的建立过程中，报文交互情况
三、DR/BDR选举：网络世界的"班级选举"
🎯 选举规则三原则
-
资格审核：
-
接口优先级>0（默认以太网接口优先级=1）
-
接口处于up状态
-
接口的网络类型为Broadcast
-
-

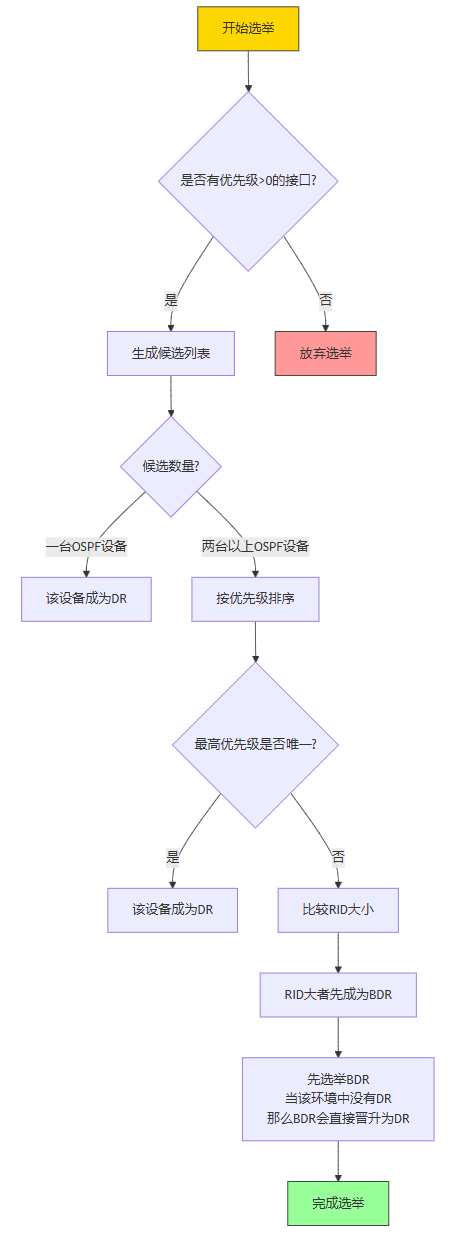

投票阶段：
- 任期制度：
-
非抢占特性：即使新设备优先级更高，也不会立即取代现有DR
-
只有重启或DR故障时才会重新选举
-

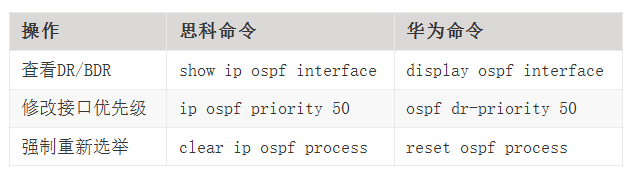

配置对比：

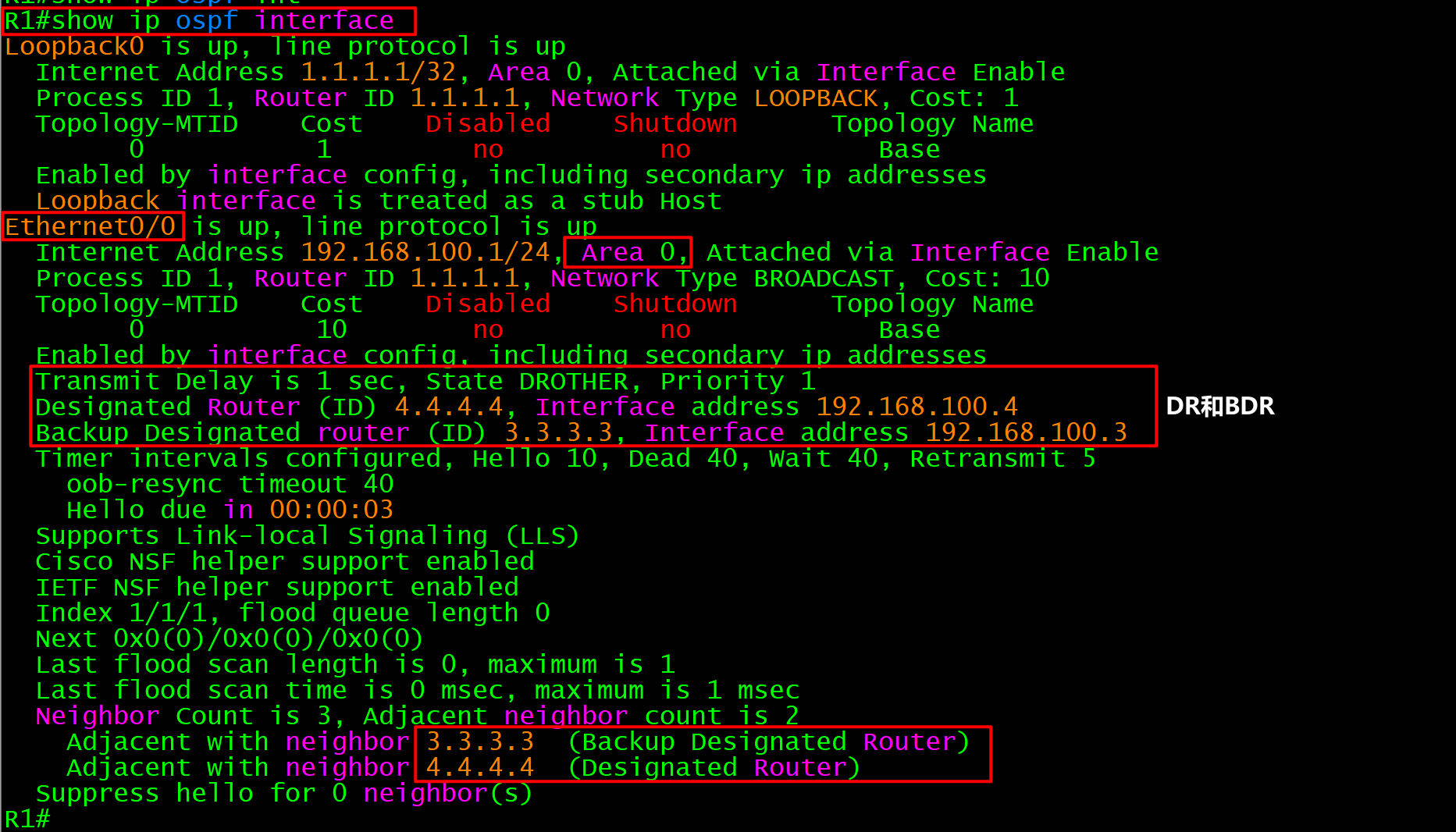

查看DR、BDR的配置命令
思科：
华为华三：
四、多场景选举实验
🌐 实验1：以太网环境选举

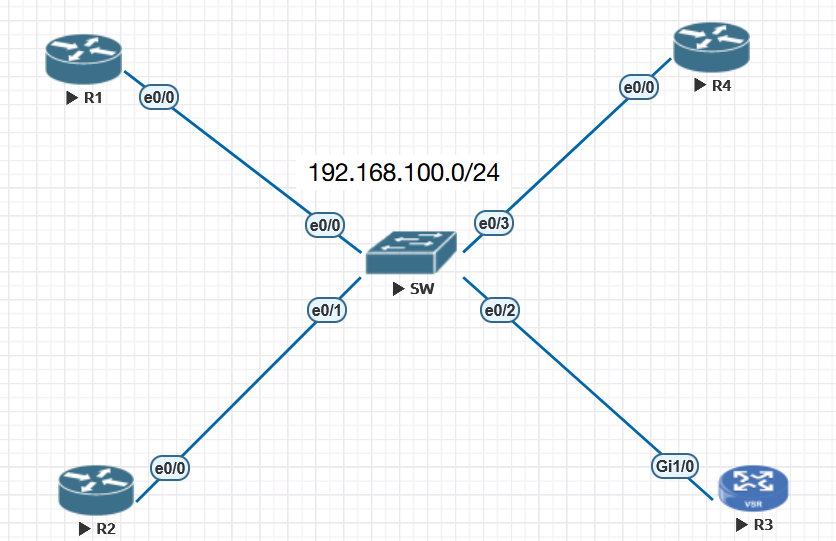

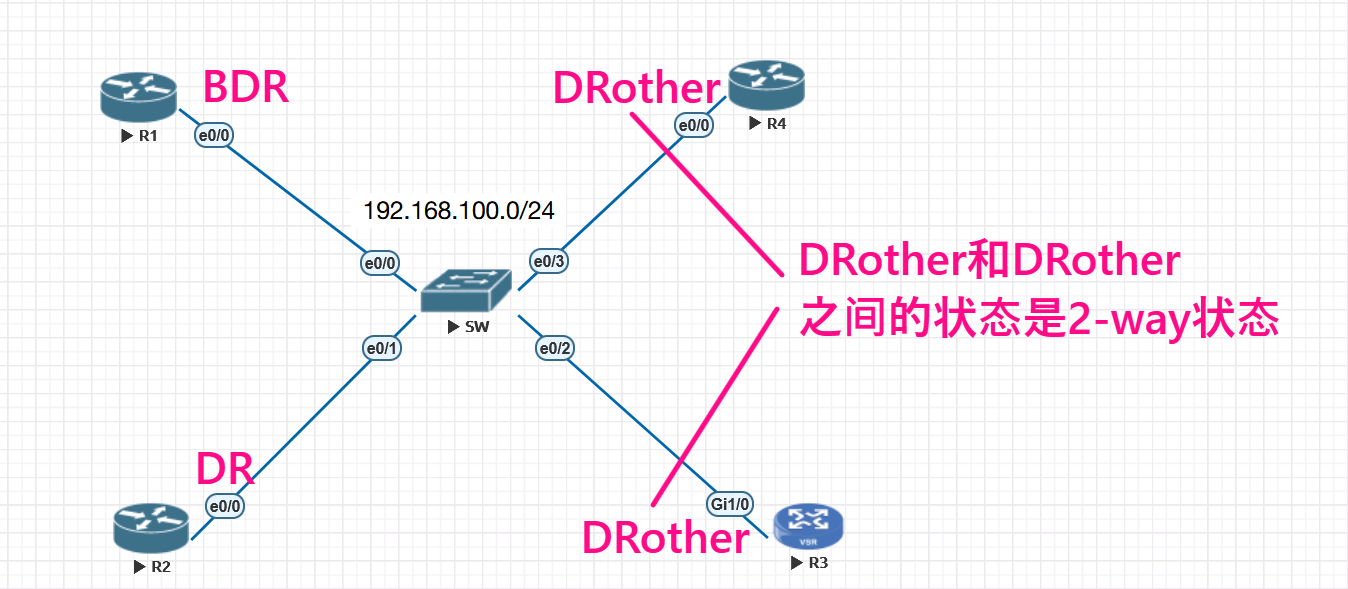

拓扑：
配置：
#i 思科
R1(config)#int e0/0
R1(config-if)#no shutdown
R1(config-if)#ip address 192.168.100.1 255.255.255.0
R1(config-if)#exitR1(config-if)#int lo0
R1(config-if)#ip address 1.1.1.1 255.255.255.255
R1(config-if)#exit#i 接口下通告OSPF
R1(config)#int range e0/0,lo0
R1(config-if-range)#ip ospf 1 area 0
R1(config-if-range)#exit#i 保存配置
R1(config)#do wr
Building configuration...
[OK]#i 华为、华三
[R3]int g1/0
[R3-GigabitEthernet1/0]ip address 192.168.100.3 24
[R3-GigabitEthernet1/0]quit[R3]int lo0
[R3-LoopBack0]ip address 3.3.3.3 32
[R3-LoopBack0]quit[R3]int range g1/0 lo0
[R3-if-range]ospf 1 area 0
[R3-if-range]quit
现象：

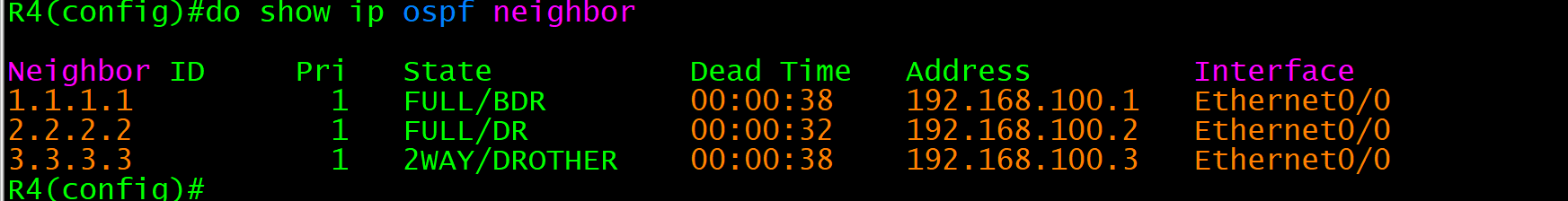

在R4上查看OSPF邻居表，就可以发现以下信息
-
R1成为BDR，R2成为DR
-
R3、R4作为DROther只维护邻居关系
关键结论：
-
DRother和DRother之间的状态是2-way，就只建立邻居关系，不交互LSA
-
DR和BDR、DRother和DR、BDR之间都是full状态，建立邻接关系，DRother将自身LSA发送给DR、BDR进行同步
角色问题：
可能大家就会有问题了，为啥R4的RID最大，但它是DRother啊？（默认接口OSPF优先级都为1，优先级相同）
-
① DR和BDR是非抢占的，选举完成就不再进行DR、BDR选举
-
② 我是按照R1、R2、R3、R4的顺序启动OSPF，所以R1、R2启动OSPF时间相差不大，所以能进行DR、BDR选举；R1、R2的接口优先级一致，而R2的RID大于R1，所以R2成为DR、R1成为BDR；后面R3、R4再启动OSPF时，192.168.100.0/24的广播域中已经存在DR、BDR了，所以它们只能成为DRother了
如果要修改成R4成为DR、R3为BDR，R1、R2为DRother也没问题，很简单
-
先修改接口优先级，R4为10，R3为5，R1、R2默认为1
-
再四台设备在10s内同时重启即可（可用CRT一键发送） 一键发送命令到所有会话窗口
-
尽量来说，同厂商设备会更好一些，华三起OSPF邻居比思科较快，即使接口优先级小于R4，但它还是提前完成OSPF收敛，角色就变成DR了，我是思科先重启，过个两三秒再重启华三设备即可
配置
#i 华三修改接口优先级
[R3]int g1/0
[R3-GigabitEthernet1/0]ospf dr-priority 5
[R3-GigabitEthernet1/0]qu#i 思科修改接口优先级
R4(config)#int e0/0
R4(config-if)#ip ospf priority 10
R4(config-if)#ex

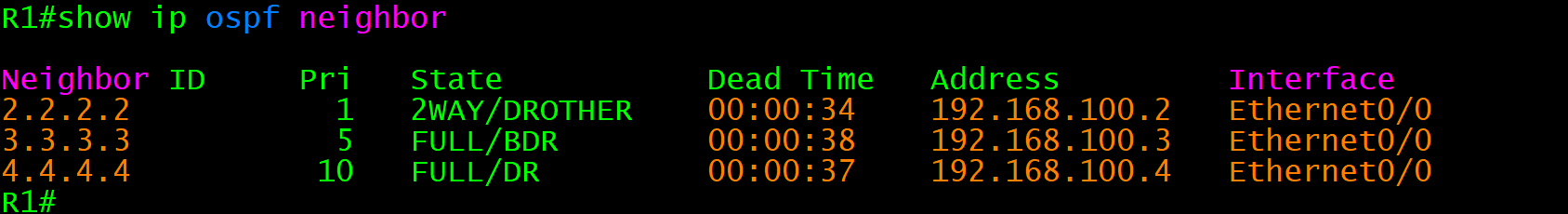

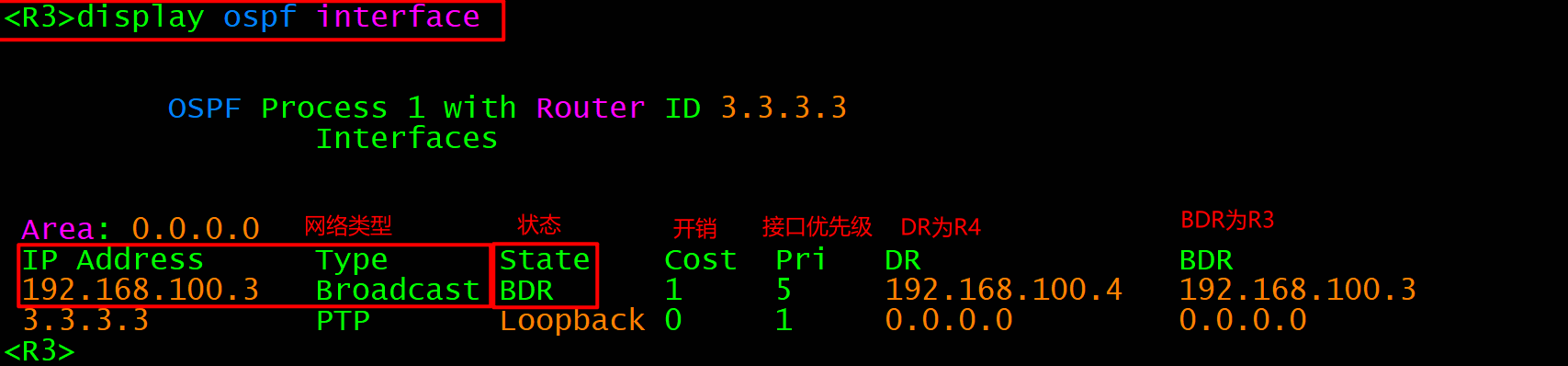

效果

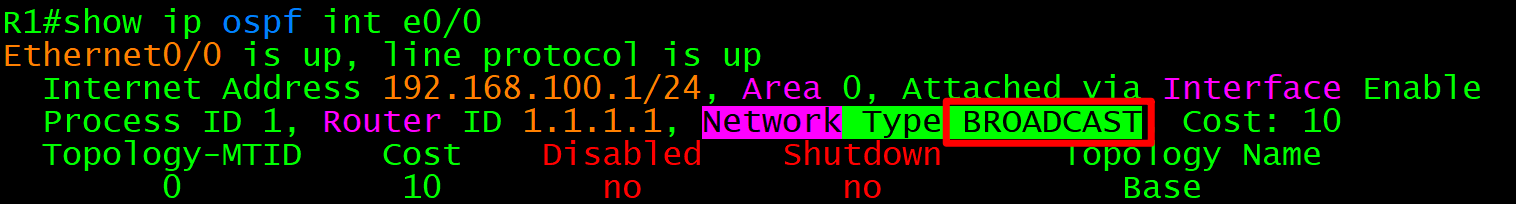

查看OSPF的接口网络类型
📡 实验2：串行链路场景

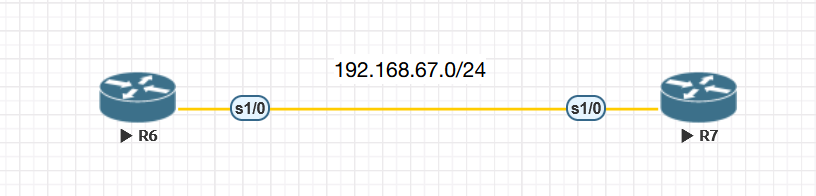

实验拓扑：

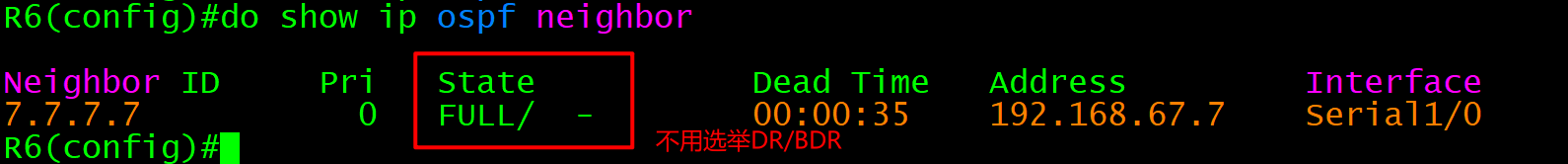

现象：
关键结论：
-
点对点链路不需要DR/BDR选举
-
所有邻居直接建立邻接关系

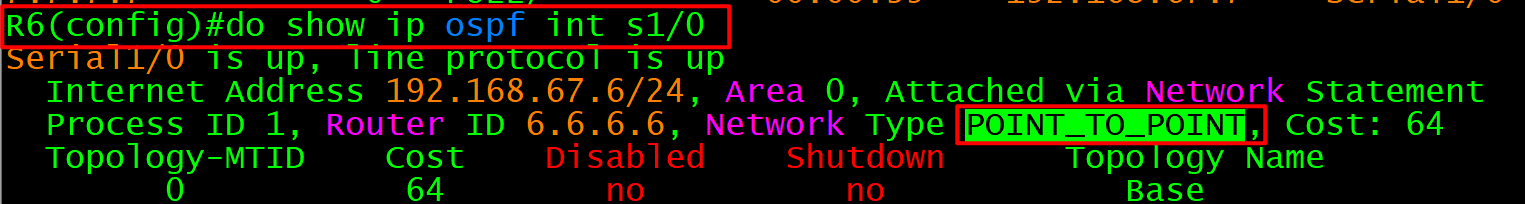

查看OSPF的接口网络类型
排错锦囊：当发现邻居卡在2-Way状态时，首先检查网络类型是否匹配
五、邻居故障排查手册（基础版）

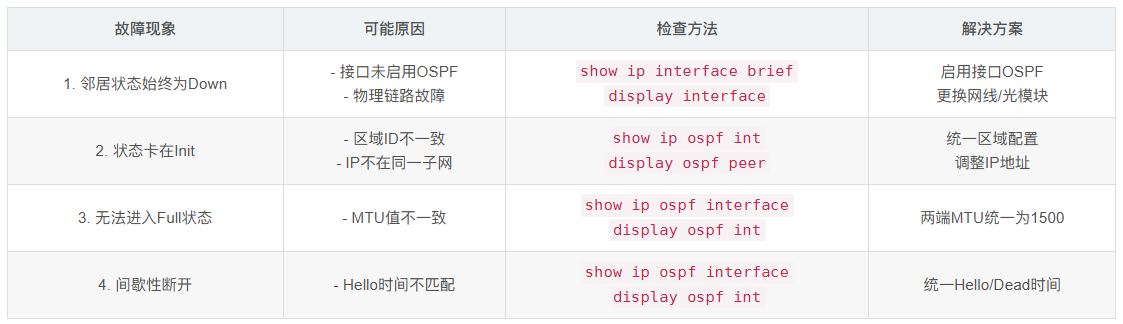

🚨 四大新手必遇问题

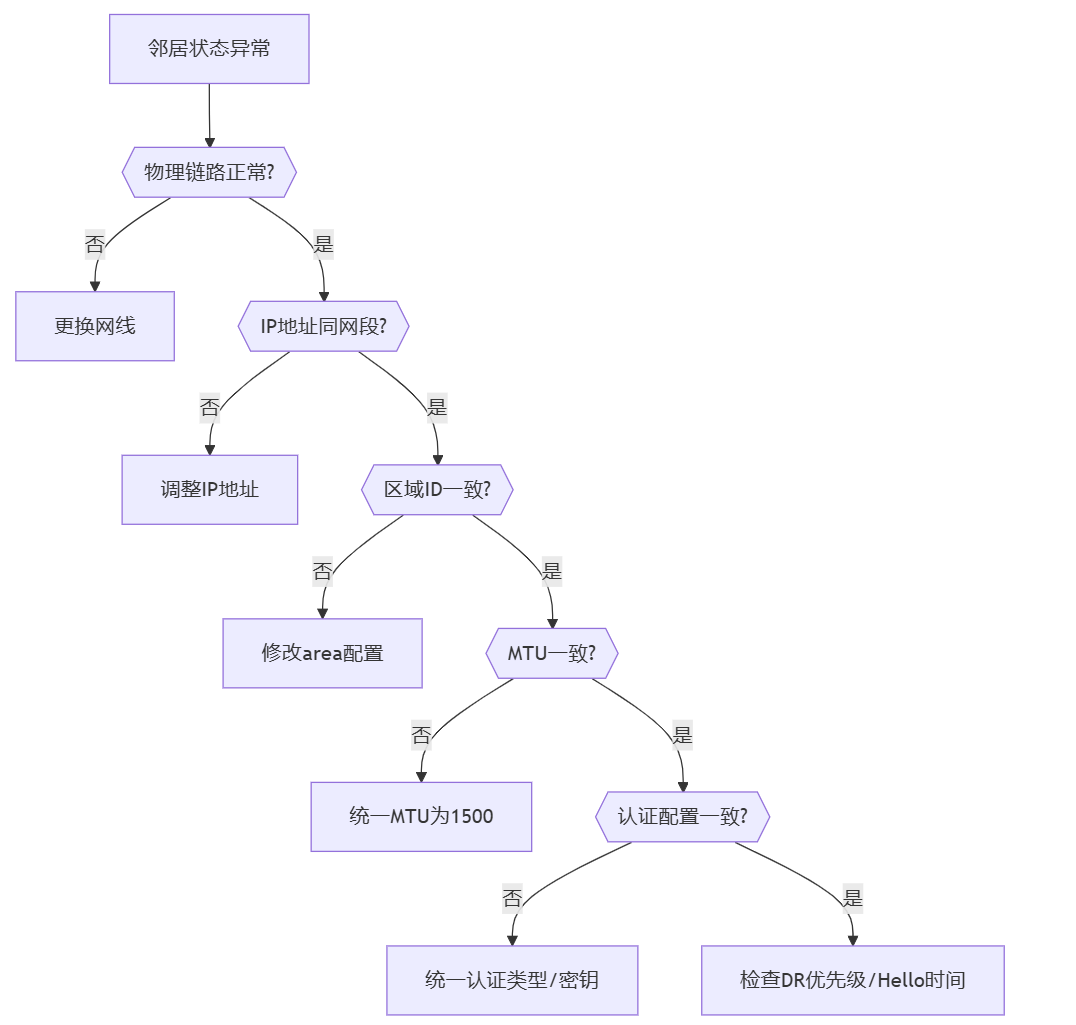

诊断流程图
新手贴士：
-
每次修改配置后，使用
clear ip ospf process（思科）或reset ospf process（华为）重启进程 -
优先使用环回口作为RID，避免因物理接口IP变化导致问题
-
广播网络必须检查DR/BDR选举，点对点链路无需关注
六、技术冷知识
冷知识1：为什么OSPF需要Area 0？
类比解释：
就像城市的主干道必须贯穿市中心（Area 0），所有支路（非骨干区域）必须连接到主干道。如果支路直接相连而不通过市中心，就会导致"交通规则混乱"（路由环路）。
技术本质：
-
防止区域间路由环路
-
确保Type-3 LSA的规范传递
冷知识2：为什么Hello/Dead时间默认是10s/40s？
类比解释：
如同朋友间的定期问候：
-
Hello间隔10s：每隔10秒发短信"在吗？"
-
Dead时间40s：如果连续4次未回复（4×10s），判定对方失联
设计考量：
-
平衡检测速度和网络负载
-
4倍关系便于计算（Dead = 4 × Hello）
冷知识3：为什么DR要使用224.0.0.6？
类比解释：
班级通知流程优化：
-
224.0.0.5：全班群聊（所有成员接收）
-
224.0.0.6：班委专属群（仅DR/BDR接收）
-
单播：私下单独问题讨论（LSR/LSU）
网络价值：
-
减少广播域内冗余流量
-
提升LSA同步效率
