【FPGA开发】利用状态机思想点亮流水灯/初学hdlbitsFPGA教程网站

news 2025/4/6 5:15:34

一、状态机思想介绍

状态机是一种用于描述系统行为的形式化模型，它将系统抽象为有限的状态，并通过状态转移来响应外部输入或事件。其核心思想是：系统在任何时刻只处于一个确定的状态，且在不同状态之间按规则切换。状态机是处理明确、离散状态转换问题的利器，适合任何需要结构化行为模型的场景。

1.1 状态机核心概念

（1）状态（State）
表示系统所处的某种模式或条件。例如：
- 红绿灯的「红灯」「绿灯」「黄灯」。
- 门的「打开」「关闭」「锁定」。

（2）事件（Event）
触发状态转移的输入或动作。例如：
- 按下按钮（事件）使门从「锁定」转移到「打开」。
- 定时器超时（事件）使红绿灯从「绿灯」转移到「黄灯」。

（3）转移（Transition）
定义状态如何因事件而改变。通常表示为：
- 当前状态 + 事件 → 执行动作 + 下一状态。

（4）动作（Action）
在状态转移时执行的操作（可选）。例如：
- 进入「红灯」状态时启动倒计时。

1.2 状态机类型

（1）有限状态机（FSM）
- 状态数量有限。
- 分为两类：
- Moore型：输出仅依赖当前状态。
- Mealy型：输出依赖当前状态和输入事件。

（2）分层状态机（HFSM）
- 状态可以嵌套子状态，简化复杂逻辑。
- 例如：汽车「行驶」状态包含「加速」「巡航」等子状态。

（3）并发状态机
- 多个状态机并行运行，独立处理不同事件。

1.3 状态机应用场景

（1）嵌入式系统：电梯控制、交通灯管理。
（2）游戏开发：NPC行为逻辑（如「巡逻→攻击→逃跑」）。
（3）网络协议：TCP连接状态（建立、传输、关闭）。
（4）用户界面：页面跳转逻辑（如登录流程）。

以红绿灯来进行简单示例：

状态：红灯、黄灯、绿灯
事件：定时器超时转移规则：
1. 红灯 →（超时）→ 绿灯
2. 绿灯 →（超时）→ 黄灯
3. 黄灯 →（超时）→ 红灯

1.4 状态机的优点

（1）逻辑清晰：将复杂行为分解为离散状态。
（2）易于扩展：新增状态或事件不影响其他部分。
（3）可维护性：状态隔离，便于调试。

二、利用状态机思想点亮流水灯

2.1 设计思路

定义4个状态（S0, S1, S2, S3），每个状态对应点亮一个LED。定时器每0.5秒切换一次状态（假设FPGA时钟为50MHz，定时器计数25,000,000次），然后设置异步复位，初始状态为S0。

2.2 代码演示

verilog流水灯代码：

module LED(input wire clk,          // 50MHz时钟input wire reset_n,      // 异步低电平复位output reg [3:0] leds    // 4个LED（低电平点亮）
);// 状态定义
localparam S0 = 2'b00;
localparam S1 = 2'b01;
localparam S2 = 2'b10;
localparam S3 = 2'b11;reg [1:0] current_state;    // 当前状态
reg [1:0] next_state;       // 下一状态
reg [24:0] counter;         // 定时器计数器（25MHz计数）// 状态转移逻辑
always @(posedge clk or negedge reset_n) beginif (!reset_n) begincurrent_state <= S0;counter <= 0;end else begin// 定时器计数if (counter >= 25_000_000 - 1) begincounter <= 0;current_state <= next_state;end else begincounter <= counter + 1;endend
end// 下一状态逻辑
always @(*) begincase (current_state)S0: next_state = S1;S1: next_state = S2;S2: next_state = S3;S3: next_state = S0;default: next_state = S0;endcase
end// 输出逻辑（Moore型：输出仅依赖状态）
always @(*) begincase (current_state)S0: leds = 4'b1110;  // LED0亮S1: leds = 4'b1101;  // LED1亮S2: leds = 4'b1011;  // LED2亮S3: leds = 4'b0111;  // LED3亮default: leds = 4'b1111;endcase
endendmodule

测试代码：

`timescale 1ns / 1psmodule LED_tb;// 输入信号
reg clk;
reg reset_n;// 输出信号
wire [3:0] leds;// 实例化被测模块
LED uut (.clk(clk),.reset_n(reset_n),.leds(leds)
);// 时钟生成（50MHz）
initial beginclk = 0;forever #10 clk = ~clk;  // 20ns周期（50MHz）
end// 复位和测试逻辑
initial beginreset_n = 0;  // 初始复位#100 reset_n = 1;  // 释放复位// 仿真运行足够长时间（观察4个状态切换）#200_000_000;  // 200ms（实际需仿真更长时间）$stop;
end// 监控输出
initial begin$monitor("Time = %t, State = %b, LEDs = %b", $time, uut.current_state, leds);
endendmodule

2.3 modesim仿真测试

2.3.1 仿真环境调试

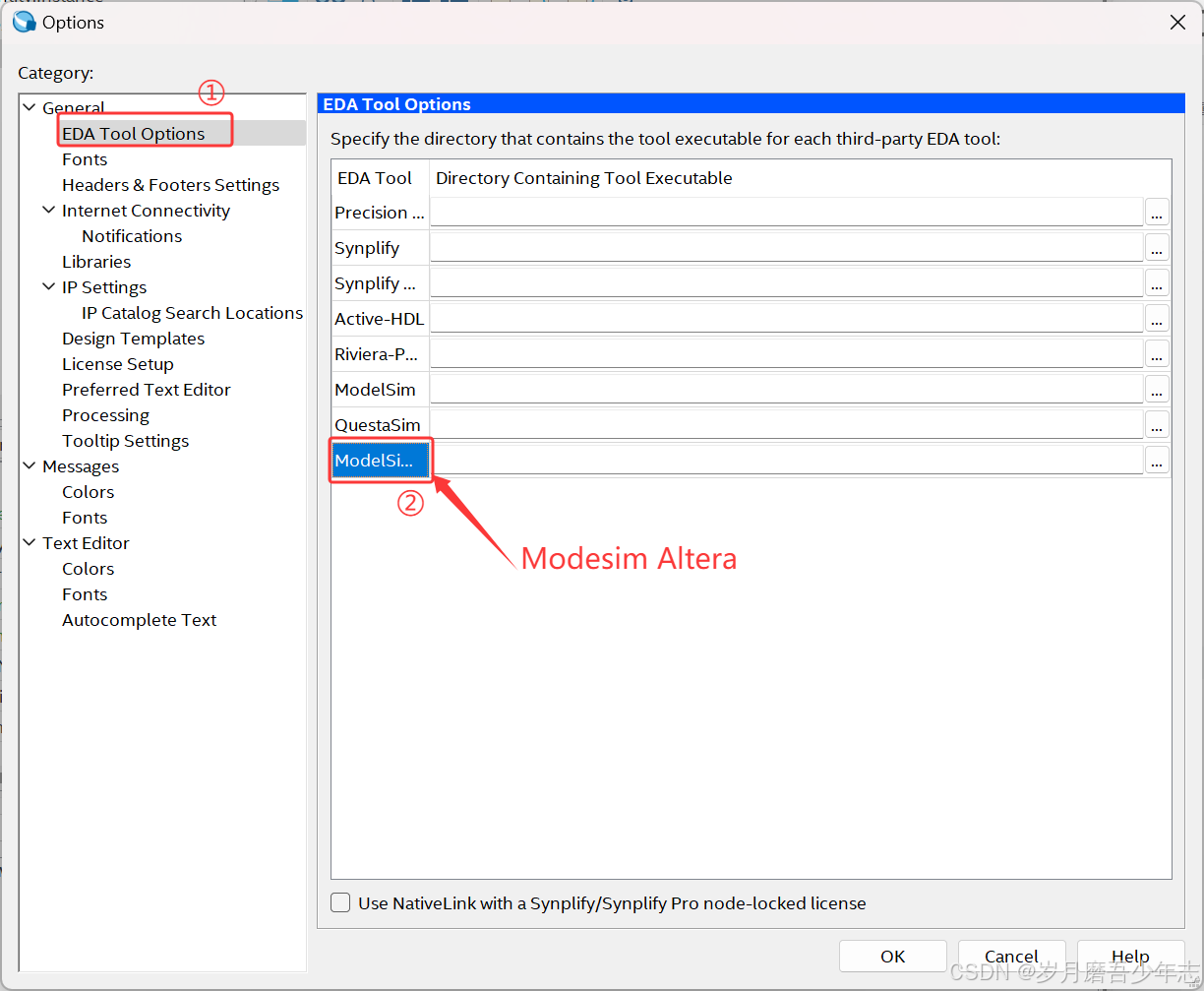

首先要指定仿真工具，找到Tools→Options→EDA Tool Options

点击Modesim Altera，确保路径指向安装目录（如C:\intelFPGA\modelsim_ase\win32aloem）

设置仿真参数，点击Assignments→Settings

按下图依次进行修改

创建测试文件 LED_tb.v，将其放在工程根目录下（步骤和创建LED.v一致）

然后添加Testbench文件，点击Test Benches→New

按照下图步骤进行添加，注意Top level module in test bench中必须与Testbench模块名一致

然后点击LED_tb.v文件，Open然后Add即可关联测试文件到Quartus工程

2.3.2 编译启动仿真

点击蓝色三角符号开始编译，编译成功后，Quartus会自动调用ModelSim并加载仿真文件。如果未自动启动，点击 Tools → Run Simulation Tool → RTL Simulation（功能仿真），ModelSim将打开并加载Testbench和设计文件。

（正在运行中）

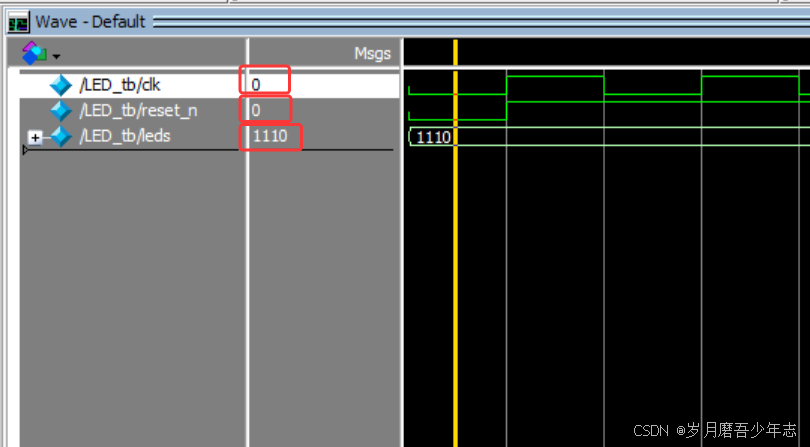

生成波形图，可以看到信号变化情况（F可以观察全局波形，I可以放大细节区域）

具体观察变化情况：

如上图，可以发现四个信号的变化情况：

时钟（clk）：确认频率为50MHz（周期20ns）。
复位（reset_n）：前100ns为低电平，之后拉高。
状态（current_state）：每0.5秒（25,000,000个时钟周期）切换一次。
LED输出（leds）：按1110→1101→1011→0111循环变化。

烧录结果：

状态机思想点亮流水灯

三、CPLD与FPGA芯片探索

3.1 CPLD芯片介绍

CPLD（Complex Programmable Logic Device，复杂可编程逻辑器件）是一种基于 可编程与或阵列（PAL/GAL结构） 的半定制集成电路，主要用于实现中小规模的数字逻辑功能。它介于简单PLD（如PAL、GAL）和FPGA之间，适合低复杂度、高确定性的控制场景。

3.1.1 CPLD的核心特点

特性	说明
架构	基于乘积项（Product-Term）逻辑，由可编程与阵列和固定或阵列组成。逻辑块通过全局互联连接，延迟固定且可预测。
逻辑容量	较小（通常等效几十到几千个逻辑门），适合简单控制逻辑。
非易失性	配置信息存储在 Flash或EEPROM 中，上电即运行，无需外部配置芯片。
低功耗	静态功耗极低，适合电池供电设备。
高可靠性	抗干扰能力强，适用于工业环境。
快速响应	信号传输延迟固定（纳秒级），适合实时控制。

3.1.2 CPLD的典型应用

(1) 胶合逻辑（Glue Logic）

替代传统的 74系列逻辑芯片，实现电平转换、信号整形、总线仲裁等。
示例：
- 连接不同电压的MCU和传感器（如3.3V ↔ 5V转换）。
- 扩展I/O口（如用CPLD实现多路复用）。

(2) 状态机与控制逻辑

实现 确定性高的控制逻辑，如电机驱动、电源管理、按键扫描等。
示例：
- 工业PLC的IO控制模块。
- 智能家居设备的按键防抖逻辑。

(3) 接口协议转换

桥接不同通信协议（如UART转SPI、I2C主从切换）。
示例：
- 将并行总线转换为串行LVDS信号。

(4) 低功耗设备

因 上电即运行 且 静态功耗低，常用于便携设备。
示例：
- 智能手表的电源管理。
- 无线传感器网络的唤醒控制。

3.2 CPLD与FPGA芯片区别与适用场景分析

CPLD和FPGA（现场可编程门阵列）是两种主流的可编程逻辑器件，尽管功能相似，但在架构、性能和应用场景上存在显著差异。

3.2.1 主要技术区别

特性	CPLD	FPGA
架构	基于乘积项（PAL/GAL结构），逻辑块通过全局互联连接	基于查找表（LUT）+ 寄存器，逻辑单元阵列通过可编程互联矩阵连接
逻辑容量	较小（通常几百到几千逻辑门）	较大（数万到数百万逻辑门，支持复杂设计）
时序特性	固定延迟（确定性高），适合同步逻辑	延迟可变（依赖布线），需时序约束优化
存储资源	少量嵌入式存储（如触发器）	丰富（Block RAM、分布式RAM）
DSP/算术能力	弱（依赖逻辑单元实现）	强（内置DSP硬核、乘法器）
功耗	静态功耗低，适合低功耗设计	动态功耗高，需优化设计
配置方式	非易失性（EEPROM/Flash，上电即运行）	易失性（SRAM，需外挂配置芯片）
灵活性	逻辑固定，适合简单控制逻辑	高度灵活，支持动态重构

3.2.2 两者适用场景

1. CPLD的典型应用

简单控制逻辑
地址译码、总线接口、状态机控制（如PCI接口协议转换）。
实时性要求高的场景
工业控制（PLC）、电机驱动（因固定延迟，响应时间可预测）。
低功耗与即时启动
便携设备、电源管理（上电无需配置，静态功耗低）。
胶合逻辑（Glue Logic）
连接不同标准的芯片（如电平转换、信号整形）。

示例：键盘扫描电路、电源时序控制、老式硬盘接口桥接

2. FPGA的典型应用

高性能并行处理
数字信号处理（DSP）、图像处理（如摄像头ISP流水线）。
复杂算法加速
机器学习推理、加密解密（利用DSP硬核和并行计算）。
可重构计算
通信协议栈（5G PHY层）、软件定义无线电（SDR）。
原型验证与ASIC替代
芯片流片前的功能验证（如SoC原型开发）。

示例：自动驾驶的传感器融合、高速数据采集卡（ADC/DAC接口）、区块链矿机

3.2.3 选择建议

场景	推荐器件	理由
需要即时启动、低功耗控制	CPLD	非易失性，静态功耗低
简单逻辑整合（替换多颗74芯片）	CPLD	成本低，开发周期短
高速数据流处理（>100MHz）	FPGA	并行架构，支持流水线优化
需要动态重构功能	FPGA	可运行时重新配置逻辑
复杂算法（FFT、卷积）	FPGA	内置DSP硬核，计算效率高

3.2.4 关键总结

CPLD：

优势：确定性延迟、低功耗、即时启动。

局限：逻辑规模小，缺乏硬核IP。

FPGA：

优势：高灵活性、大容量、支持复杂算法。

局限：功耗高，需外挂配置芯片，成本较高。

而且随着工艺进步，FPGA逐渐集成CPLD的特性（如Intel MAX 10系列融合Flash配置功能），而CPLD市场被低端FPGA挤压，但在特定场景仍不可替代。

四、hdlbits网站练习组合逻辑题目

4.1 2选1多路复用器（MUX）

1位宽 2选1多路复用器（MUX）是数字电路中最基础的逻辑单元之一，其核心功能是 根据选择信号（sel）从两个输入（a和b）中选择一个输出。它的作用可以类比为一个“数据开关”

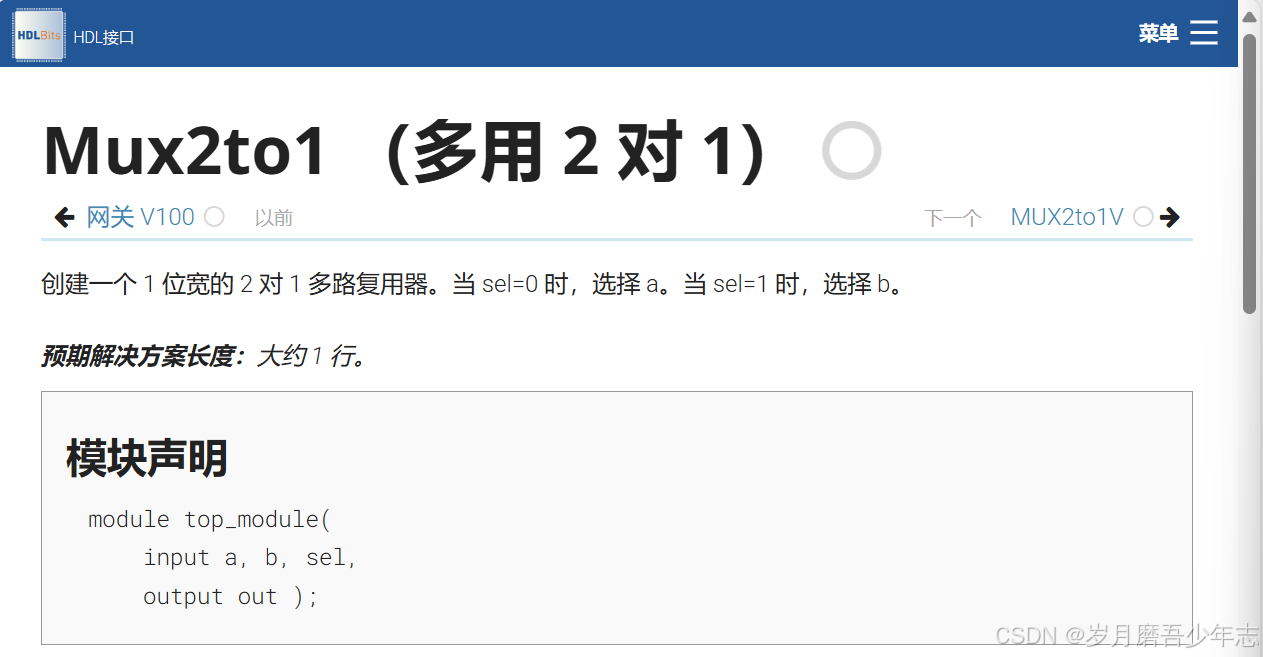

问题描述：

解决方案：

module top_module(input a,input b,input sel,output out
);assign out = sel ? b : a;  // 三元运算符实现
endmodule

说明： sel ？b：a；是条件运算符，等价于 if - else 的逻辑，这是最简洁的组合逻辑实现方式。

用于测试用例的时序图：Sel 在 a 和 b 之间进行选择

4.2 256:1 多路复用器

是2对1多路复用器的升级版

问题描述：

解决方案：

module top_module (input [255:0] in,input [7:0] sel,output out
);assign out = in[sel];  // 直接使用 sel 作为索引
endmodule

说明：in[sel] 表示从 in 向量中选择第 sel 位的值，这是最简洁、高效的方式，综合工具会自动优化为多路复用逻辑。

4.3 半加器设计

半加器是数字电路中最基础的算术单元，其核心逻辑是：

和（sum）= a ^ b（由 1 个异或门 实现）
进位（cout）=a & b（由 1 个与门 实现）

真值表：

`a`	`b`	`sum`	`cout`
0	0	0	0
0	1	1	0
1	0	1	0
1	1	0	1

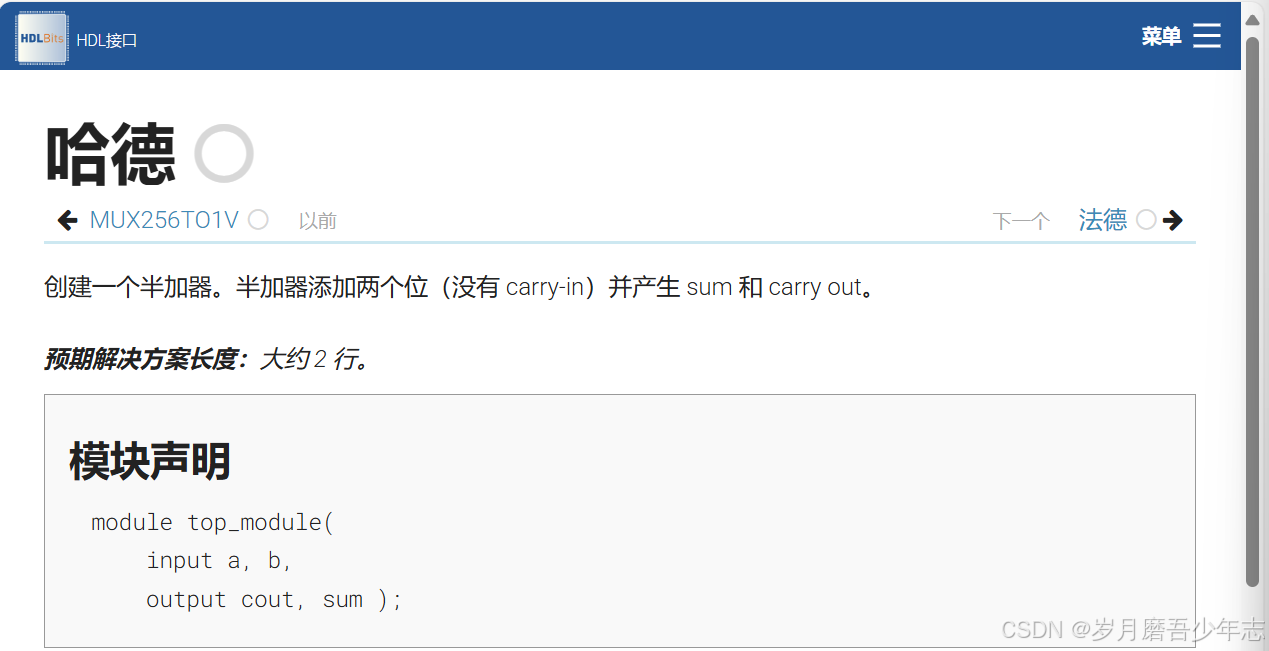

问题描述：

解决方案：

module top_module (input a, b,output sum, cout
);assign sum = a ^ b;   // 异或：本位和assign cout = a & b;  // 与：进位
endmodule

掌握半加器后，可以进一步学习 全加器（Full Adder） 和 多位加法器（Ripple Carry Adder）。

4.4 全加器设计

全加器将两个1位二进制数和一个进位输入相加，产生和(sum)和进位输出(carry out)。

问题描述：

解决方案：

module top_module( input a, b, cin,output cout, sum );// 全加器实现assign sum = a ^ b ^ cin;               // 和的计算assign cout = (a & b) | (a & cin) | (b & cin);  // 进位输出的计算endmodule

说明：

输入端口:
a: 第一个1位加数 b: 第二个1位加数 cin: 进位输入
输出端口:
sum: 和输出 (a + b + cin 的结果) cout: 进位输出
逻辑实现:
sum 使用异或(XOR)运算计算，因为当奇数个输入为1时结果为1 cout 使用或(OR)运算组合三种可能的进位情况：a和b都为1、a和cin都为1、b和cin都为1

测试用例的时序图：

4.5 4位BCD加法器

这个加法器可以处理两个4位BCD数字（每个数字0-9，共16位输入）和一个进位输入，产生4位BCD和和进位输出。

问题描述：

解决方案：

module top_module( input [15:0] a, b,input cin,output cout,output [15:0] sum );// 定义中间进位信号wire c1, c2, c3;// 实例化4个bcd_fadd模块，形成波纹进位链bcd_fadd add0 (.a(a[3:0]),.b(b[3:0]),.cin(cin),.cout(c1),.sum(sum[3:0]));bcd_fadd add1 (.a(a[7:4]),.b(b[7:4]),.cin(c1),.cout(c2),.sum(sum[7:4]));bcd_fadd add2 (.a(a[11:8]),.b(b[11:8]),.cin(c2),.cout(c3),.sum(sum[11:8]));bcd_fadd add3 (.a(a[15:12]),.b(b[15:12]),.cin(c3),.cout(cout),.sum(sum[15:12]));endmodule

说明（工作原理）：

·最低位BCD加法器(add0)接收cin作为进位输入

·每个加法器的进位输出连接到下一个高位加法器的进位输入

·最高位BCD加法器(add3)的进位输出作为整个模块的cout

·每个加法器产生的4位和组合成最终的16位sum输出

测试用例的时序图：

4.6 100位二进制加法器

使用波纹进位(Ripple Carry)结构，该加法器将两个100位二进制数和一个进位输入相加，产生100位和和一个进位输出。

问题描述：

解决方案：

module top_module( input [99:0] a, b,input cin,output cout,output [99:0] sum );// 定义中间进位信号wire [100:0] carry;// 初始进位设为输入进位assign carry[0] = cin;// 生成100个全加器实例genvar i;generatefor (i = 0; i < 100; i = i + 1) begin : adder_chain// 每个全加器实例full_adder fa (.a(a[i]),.b(b[i]),.cin(carry[i]),.cout(carry[i+1]),.sum(sum[i]));endendgenerate// 最终进位输出assign cout = carry[100];endmodule// 全加器模块定义
module full_adder(input a, b, cin,output cout, sum
);assign sum = a ^ b ^ cin;assign cout = (a & b) | (a & cin) | (b & cin);
endmodule

说明：
