燕山大学计算机网络实验（包括实验指导书）

news 2025/4/8 22:32:50

实验一基本网络命令

一、实验目的

1.了解网络命令的基本功能

2.掌握基本网络命令的使用方法

3.掌握使用网络命令观察网络状态的方法

二、实验内容

1.安装 TCP/IP。

2.手动配置TCP/IP参数。

3.使用ipconfig命令来测试TCP/IP是否安装成功。

4.使用ping命令来验证。

5.学习tracert、 netstat、 arp、net等命令的功能及使用方法

三、实验截图

1. 安装 TCP/IP。

图1-1 TCP/IP

在Windows系统中，如果能够通过DHCP获取到IP地址，意味着系统必须支持TCP/IP协议，否则无法进行网络通信。DHCP的工作原理是基于TCP/IP协议栈的，所以获取到IP地址本身就说明TCP/IP已经安装并启用。

2.手动配置TCP/IP参数。

图1-2 手动配置TCP/IP参数

3.使用ipconfig命令来测试TCP/IP是否安装成功。

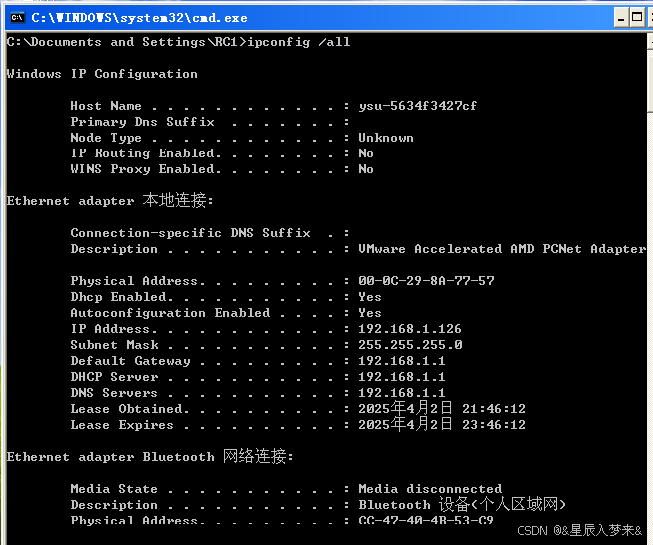

图1-3 使用ipconfig命令来测试TCP/IP是否安装成功

4.使用ping命令来验证。

（1）测试本地 TCP/IP 协议栈：

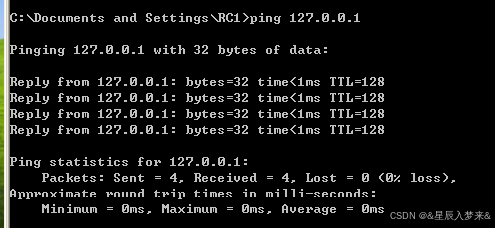

图1-4 测试本地 TCP/IP 协议栈

返回 Reply from 127.0.0.1，表示本地协议正常。

（2）测试网关或者外网连通性（都正常）

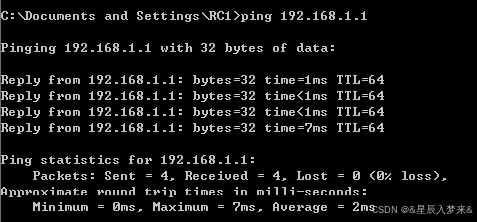

图1-5 测试网关连通性

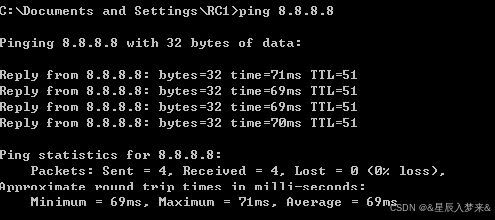

图1-6 测试外网连通性

5.tracert命令

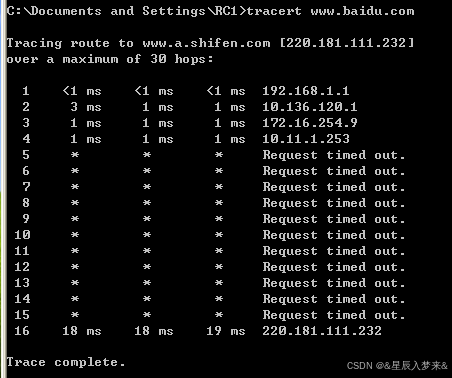

图1-7 tracert命令

6.netstat命令

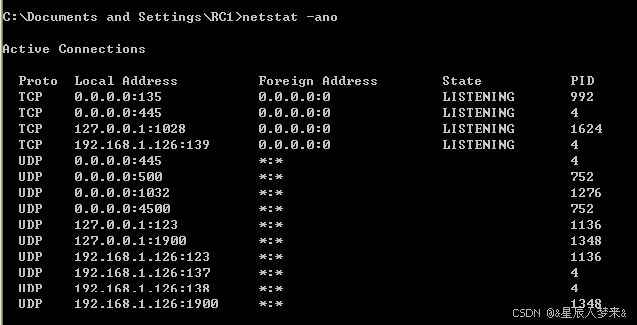

图1-8 netstat -ano 显示所有连接及进程 PID

图1-9 netstat -r 显示路由表

7.arp命令

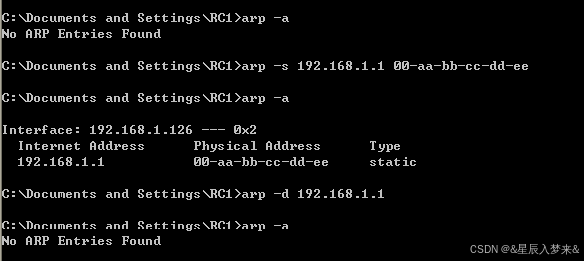

图1-10 arp命令合集

8.net命令

图1-11 net命令

9.综合功能及使用方法

（1）tracert

功能：跟踪数据包从本机到目标主机的路径，显示经过的每个节点（路由器）的延迟和 IP 地址。
使用场景：诊断网络延迟、路由环路或路径不通的问题。
tracert [目标IP或域名]

tracert -h 30 www.google.com # -h: 设置最大跳数（默认30）

列出每一跳的 IP 和延迟（单位：ms），*** 表示超时。

（2） netstat

功能：显示网络连接状态、路由表、接口统计等网络相关信息。
常用参数：

-a：显示所有活动连接和监听端口。
-n：以数字形式显示 IP 和端口（不解析域名）。
-t：仅显示 TCP 连接。
-b：显示占用端口的进程名（需管理员权限）。

netstat -an # 查看所有连接及端口号

netstat -r # 显示路由表

netstat -b | findstr ":80" # 查找占用 80 端口的进程

（3） arp

功能：管理 ARP 缓存表（IP 地址与 MAC 地址的映射关系）。
常用命令：

arp -a：查看当前 ARP 缓存表。
arp -d [IP]：删除指定 IP 的 ARP 条目。
arp -s [IP] [MAC]：手动添加静态 ARP 条目（防ARP欺骗）。

arp -a # 查看所有 ARP 条目

arp -d 192.168.1.1 # 删除 IP 对应的 ARP 记录

arp -s 192.168.1.100 aa-bb-cc-dd-ee-ff # 添加静态条目（需管理员权限）

（4）net

功能：多功能网络管理工具集合，包含多个子命令。
常见子命令：

**net use**：映射/断开网络共享资源。

net use Z: \\192.168.1.10\share # 映射共享文件夹到 Z 盘

net use * /delete # 断开所有共享连接

**net view**：查看局域网内的共享资源。

net view \\192.168.1.10 # 查看某主机的共享列表

**net user**：管理用户账户（需管理员权限）。

net user alice 123456 /add # 创建用户 alice，密码 123456

net user alice /delete # 删除用户 alice

**net start/stop**：启动/停止系统服务。

net stop wuauserv # 停止 Windows Update 服务

net start telnet # 启用 Telnet 服务

实验二利用单双网卡实现多IP计算机组建实验性互联网

一、实验目的

1.学习掌握路由选择的基本原理。

2.学习单双网卡多IP地址的绑定方法。

3.掌握路由配置的方法。

二、实验内容

（1）在用作服务器的计算机S上配置双IP地址。

“控制面板”—>“网络和拨号连接”—>“本地连接”—>“属性”—>“TCP/IP 协议”，在TCP/IP 协议属性里选择“高级”，在高级TCP/IP 协议设置对话框，单击IP 地址下面的“添加”按钮，出现TCP/IP 地址对话框，添加完成后点击“确定”按钮。
例如：两个IP地址分别为：202.206.249.1和202.206.241.1。子网掩码都为255.255.255.0

（2）在用作服务器的计算机S上设置静态路由表。

“控制面板”—>“管理工具”—>“路由和远程访问”。右击此窗口中“IP路由选择”下的的“静态路由”，并执行弹出式菜单中的“静态路由”命令。
例如：增加两个路由为：

目标网络掩码网关接口

a 202.206.249.0 255.255.255.0 202.206.249.1 本地连接

b 202.206.241.0 255.255.255.0 202.206.241.1 本地连接

意思就是在路由表中增加一个目的子网为202.206.249.0，子网掩码为255.255.255.0的表项，其下一路由器地址为202.206.249.1

实验步骤2

（3）在另外两台计算机A、B上配置TCP/IP 协议。

例：在A上设置IP 地址为202.206.249.101 那么它的默认网关应该设置成202.206.249.1。同理B 上的IP地址为202.206.241.101 那么它的默认网关应该设置成202.206.241.1 。

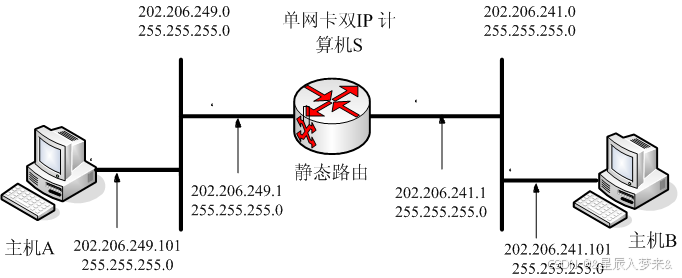

配置静态路由的互联网拓扑结构图

试验步骤3

测试配置

（1）用ping命令测试实验中配置的路由是否正确，可以用ping命令去ping另一个网络（或子网）中的主机。

（2）用tracert命令去查看数据报是否能够顺利到达目的结点，而且可以看到数据报在前进过程中所经过的路由器。

三、实验截图

1.虚拟机安装：两个XP一个Server

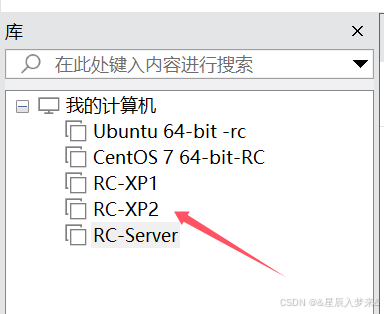

图2-1 虚拟机

2.配置XP1为10.1.62.2，默认网关10.1.62.1，XP2为10.0.62.2，默认网关为10.0.62.1。Server配置10.1.62.1和10.0.62.1使用双IP。

Server ping主机1 ping通

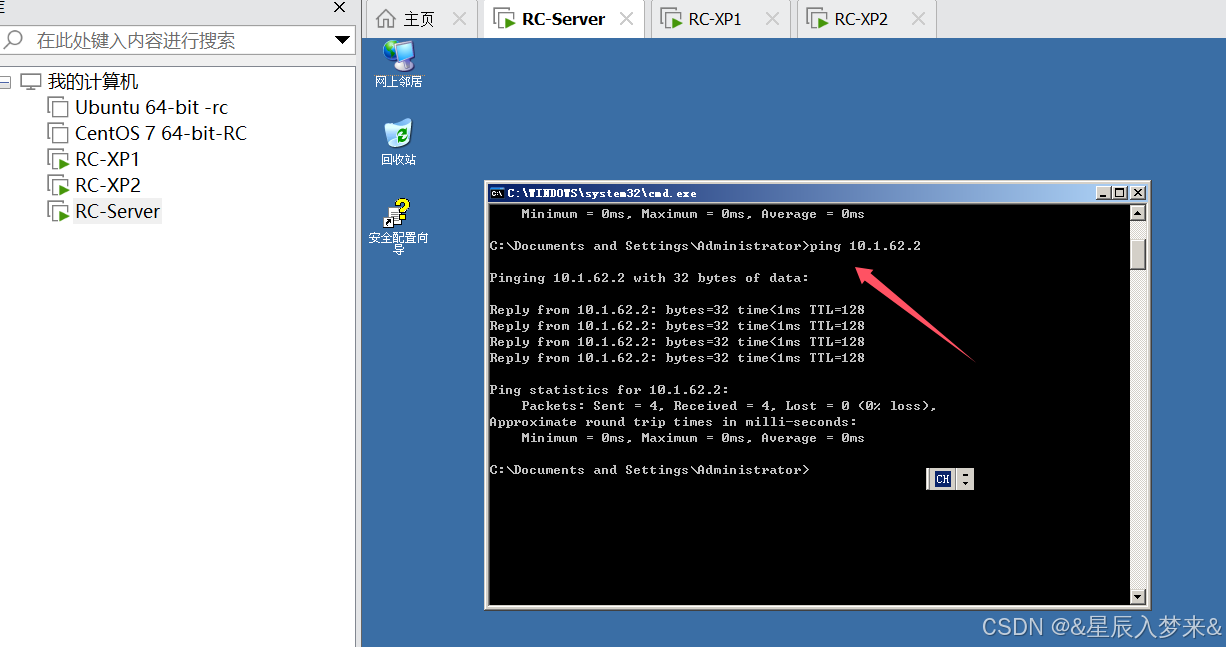

图2-2 Server ping 主机1 （通）

Server ping 主机2 ping通

图2-3 Server ping 主机2 （通）

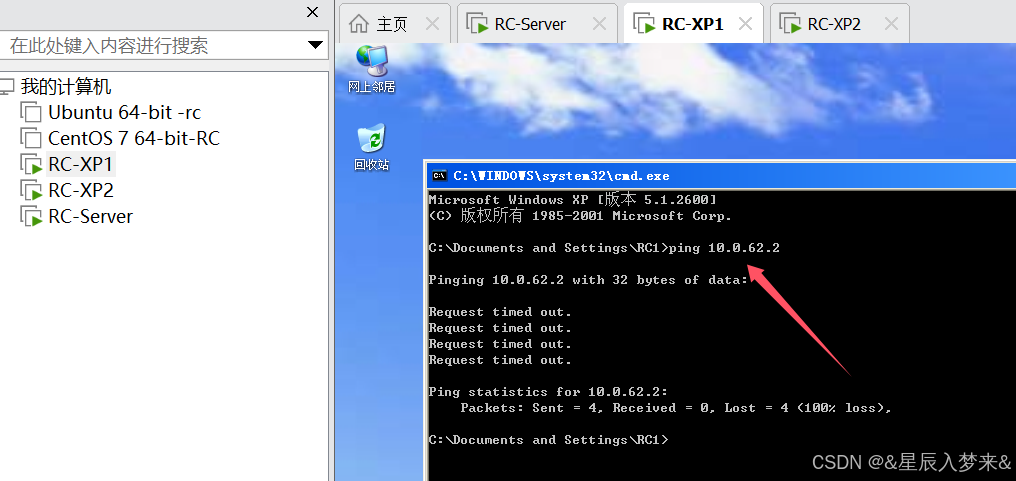

3.主机1 ping主机2 ping不通

图2-4 主机1 ping 主机2 （不通）

4.配置路由重新ping

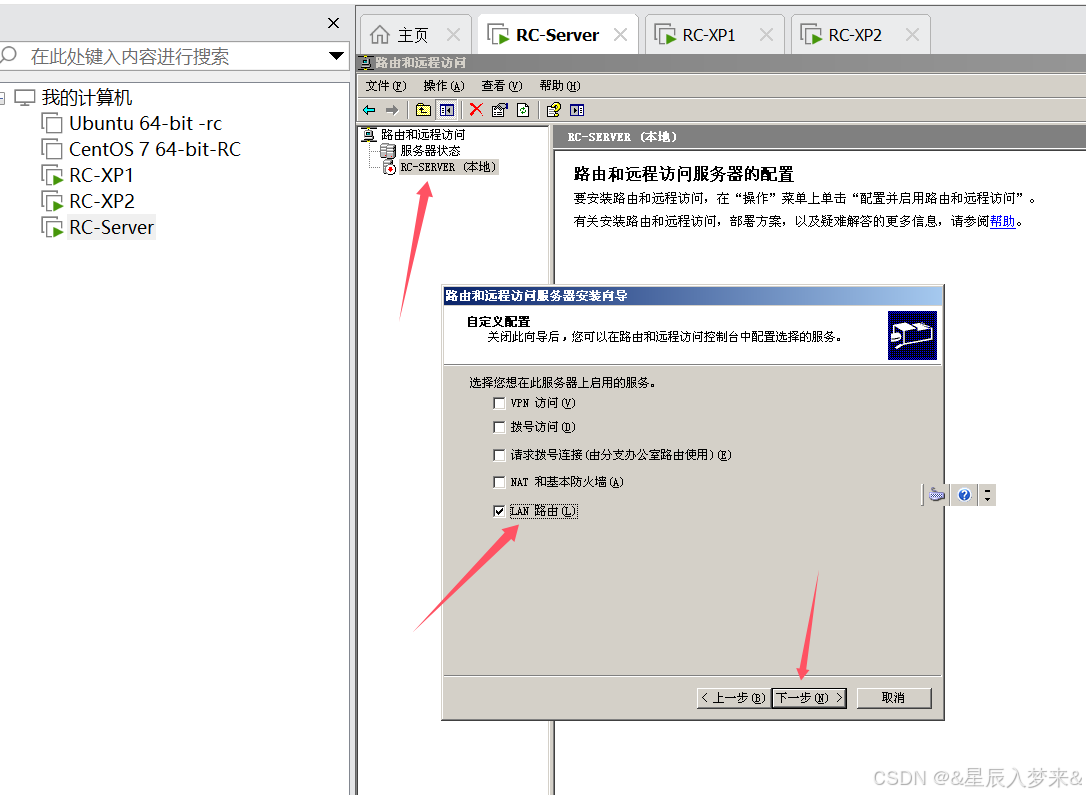

图2-5 配置路由

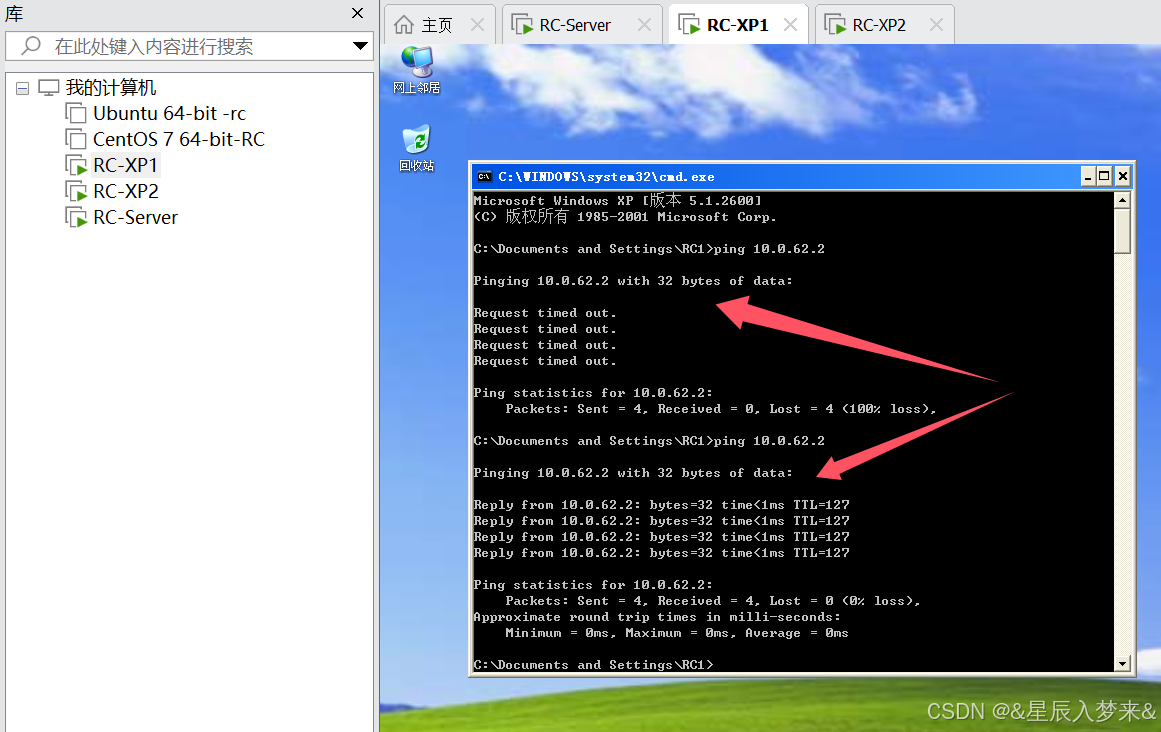

5. ping通

图2-6 主机1 ping 主机2 （通）

实验三利用路由模拟器建立直连路由

一、实验目的

1.学会使用华为路由模拟器。

2.利用路由模拟器掌握路由配置的方法。

二、实验内容

1.了解华为路由模拟器的使用方法。

2.学习其各个命令的作用、使用方法。

3.利用其实现三层交换机及直联路由的配置并测试其正确性。

三、实验截图

（1）实验一

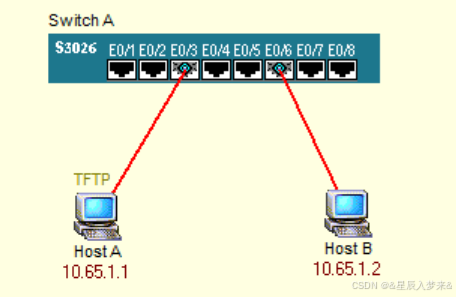

图3-1 整体图

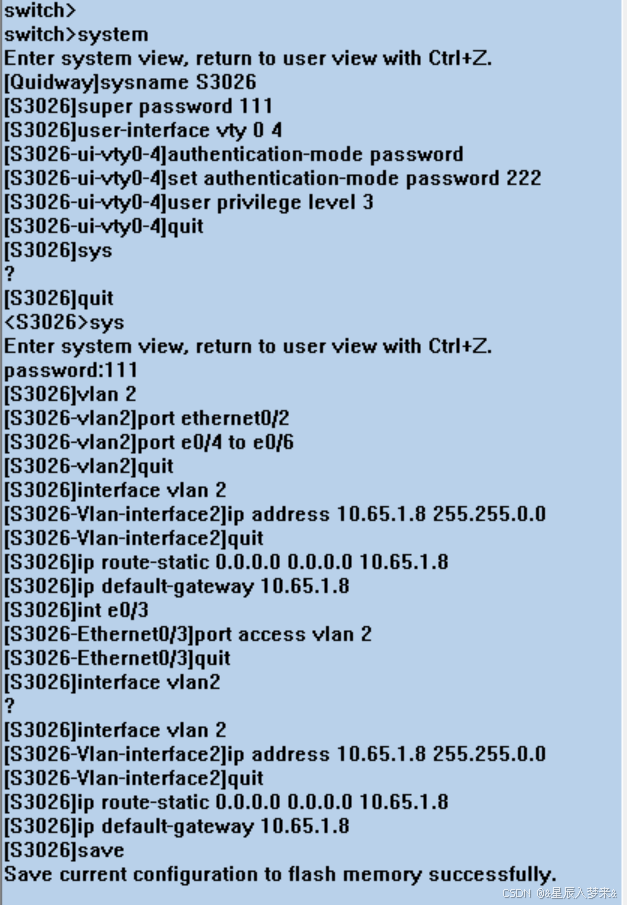

图3-2 配置交换机

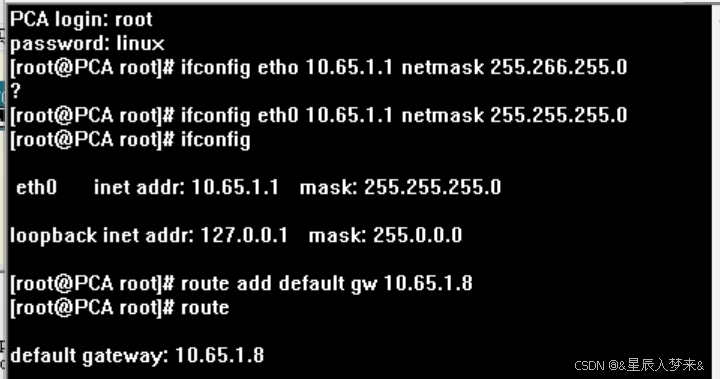

图3-3 配置主机A

图3-4 配置主机B

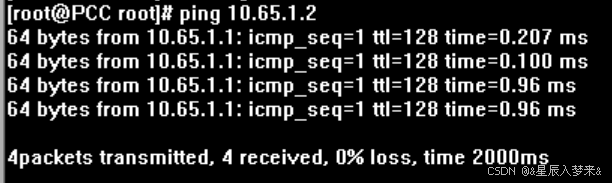

图3-5 主机A ping 交换机和主机B都ping通

（2）实验7

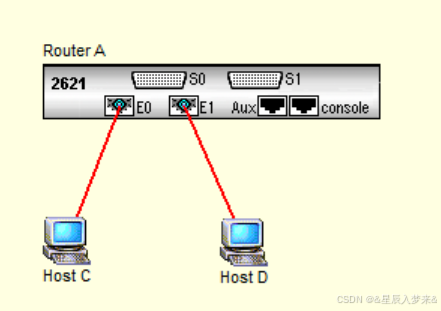

图3-6 整体图

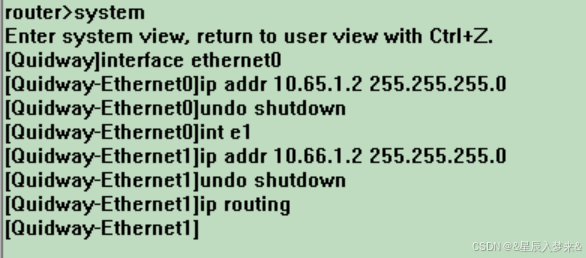

图3-6 配置、启用路由器

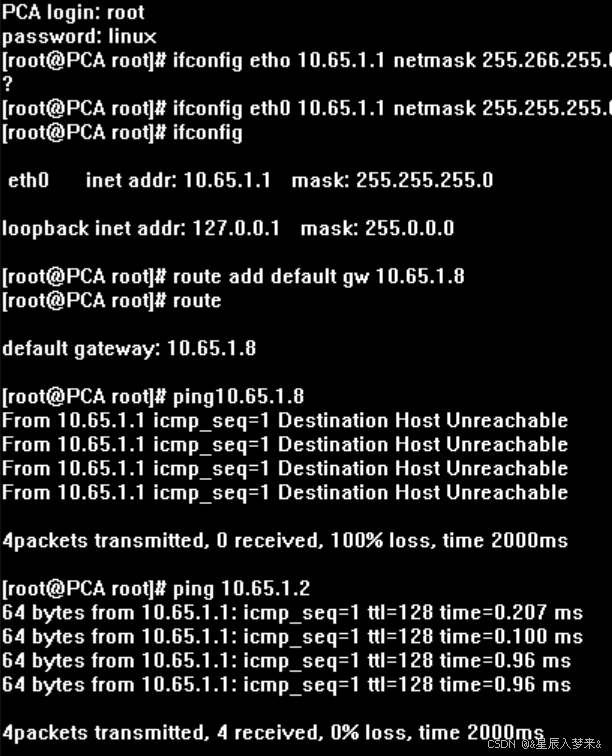

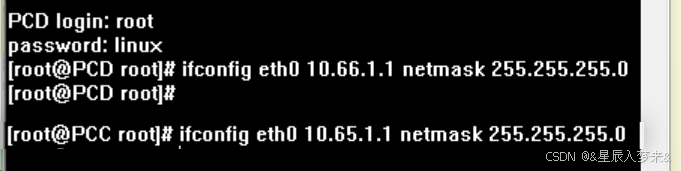

图3-7 配置主机C、D

测试：

1主机C能够ping通直连的路由器

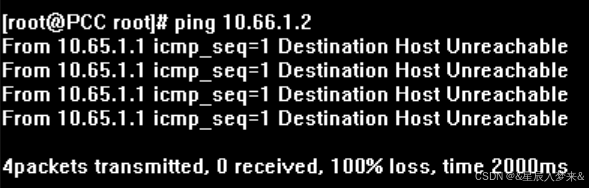

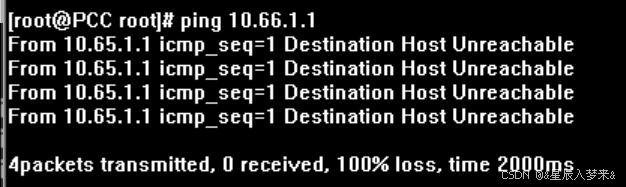

2主机C由于没有添加网关，ping不通D

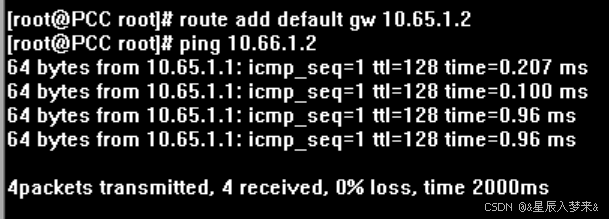

3.设置上网关之后即可ping通

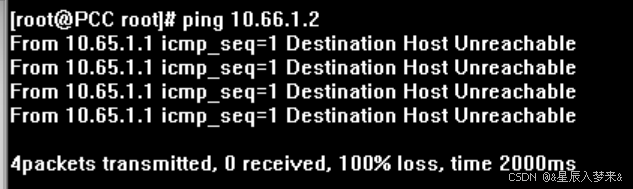

4.因为PCB那边没有设置网关，无法响应来自不同网络的请求。

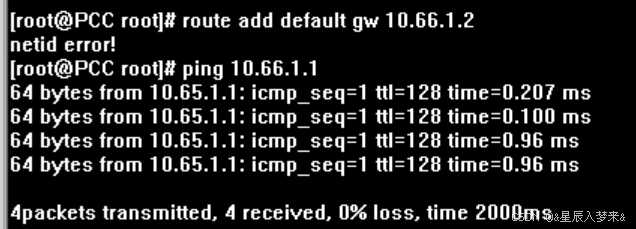

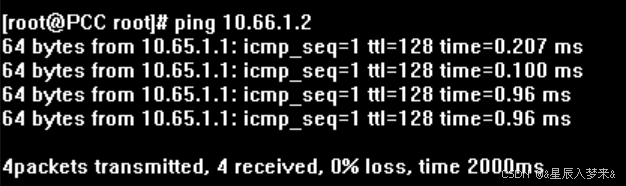

5.PCB也添加了默认网关到10.66.1.2，此时PCA再ping PCB的10.66.1.1就通了，因为PCB现在有了正确的网关设置，可以路由返回的流量。

6.去掉D与Router的连线

ping不通(没有接线端口会自动down掉)

重新连上，则可再次ping通。

实验指导书

实验1 基本网络命令

实验目的

1.了解网络命令的基本功能

2.掌握基本网络命令的使用方法

3.掌握使用网络命令观察网络状态的方法

实验环境

1.软件环境：Microsoft Windows 2000、三台或六台一组，每组要有指定的服务器

2.硬件环境：配置网卡的计算机，由IP路由器连接。

实验步骤

1.安装 TCP/IP。

2.手动配置TCP/IP参数。

3.使用ipconfig命令来测试TCP/IP是否安装成功。

4.使用ping命令来验证。

5.学习tracert、 netstat、 arp、net等命令的功能及使用方法。

1.Ipconfig命令

Ipconfig命令可以用来显示本机当前的TCP/IP配置信息。这些信息一般用来验证TCP/IP设置是否正确。

常用格式：

（1）当使用Ipconfig是不带任何参数选项，那么它为每个已经配置好的接口显示IP地址、子网掩码和默认网关值。

（2）Ipconfig/all。当使用all选项时，Ipconfig除了显示已配置TCP/IP信息外，还显示内置于本地网卡中的物理地址（MAC）以及主机名等信息。

（3）Ipconfig/release和Ipconfig/renew。这是两个附加选项，只能在DHCP（动态主机配置协议）服务器租用IP地址的计算机上起作用。

2. Ping命令

Ping命令的格式如下：

Ping [-t] [-a] [-n count] [-l size] [-f] [-I TTL] [-v TOS] [-r count] [-s count] [[-j host-list]|[-k host-list]] [-w timeout] destination-list

Ping命令主要参数如下：

-t：使当前主机不断地向目的主机发送数据，直到按Ctrl+C键中断。
-a：将地址解析为计算机名。
-n count：发送count 指定的ECHO数据包数，默认值为4 。
-l size：发送的数据包的大小。
-f：在数据包中发送“不要分段”标志，数据包就不会被路由上的网关分段。
-i TTL：将“生存时间”字段设置为TTL指定的值。
-v TOS：指定服务类型。
-r count：指出要记录路由的轮数。
-s count：指定count 指定的跃点数的时间戳。
-w timeout：指定超时时间间隔（单位为毫秒），默认为1000。

用Ping命令测试网络是否正常的主要步骤：

1）Ping 127.0.0.1 。Ping 环回地址验证是否在本地计算机上安装TCP/IP协议以及配置是否正确。
2）Ping localhost。localhost 是操作系统保留名（127.0.0.1的别名）。
3）Ping 本机IP地址。
4）Ping 局域网中其他机器的IP地址。
5）Ping 默认网关的IP地址。
6）Ping 远程IP。

3.Tracert命令

此命令可以判断数据包到达目的主机所经过的路径，显示数据包经过的中继节点清单和到达时间。

（1）Tracert命令的格式如下：

Tracert[-d ][-h maximum_hops][-j host-list][-w timeout] target_name

（2）主要参数如下：

-d ：不解析主机名。
-h maximum_hops ：指定搜索到目的地址的最大跳数。
- j host-list ：沿着主机列表释放源路由。
-w timeout ：指定超时时间间隔（单位为毫秒）。
target_name ：目标主机。
可以用“Tracert 某台远程主机的名称”来跟踪到这台主机的路由。

4.Netstat命令

此命令用于了解网络的整体使用情况，它可以显示当前计算机中正在活动的网络连接的详细信息。

（1）Netstat的命令格式如下：

Netstat[-a][-e][-n] [-s][-p proto][-r][interval]

（2）主要参数说明如下：

-a ：显示所有主机连接和监听的端口号。
-e ：显示以太网统计信息。
-n ：以数字表格形式显示地址和端口。
-p proto ：显示特定协议的具体使用信息。
-r ：显示路由信息。
-s ：显示每个协议的使用状态，这些协议主要有TCP、UDP、ICMP和IP。
经常使用Netstat –an 命令来显示当前主机的网络连接状态，可以看到有哪些端口处于打开状态，有哪些远程主机连接到本机。

5. ARP命令

ARP即地址解析协议，它是一个重要的TCP/IP协议，用于确定对应IP地址的物理地址。使用ARP命令可以查看本地计算机的ARP高速缓存中的当前内容或者查看另一台计算机的ARP缓存信息。按照默认设置，ARP高速缓存中的项目是动态的，每当发送一个指定地点的数据包且高速缓存中不存在当前项目时，ARP便会自动添加该项目。一旦高速缓存的项目被输入，它们就已经开始走向失效状态。所以，需要通过ARP命令查看某台计算机高速缓存中的内容时，先ping此台计算机。
ARP的命令格式：

Arp –s inet-addr eth-addr [if-addr]

Arp –d inet-addr [if-addr]

Arp –a [inet-addr] [-N if-addr]

（ inet-addr ：IP地址； eth-addr ：物理地址）

5. ARP命令(2)

主要参数:
-a：显示ARP缓存信息，即所有已激活的IP地址和物理地址的对应关系。若指定IP地址，则只显示该IP地址的ARP缓存信息。（先用ping命令连通某台主机，再运行Arp –a命令）。
-d：删除所有ARP缓存内容。若在命令中指定IP地址，则只删除该IP地址的ARP缓存信息。
-s：向ARP高速缓存中人工输入添加静态项目，即增加IP地址和物理地址的对应关系。在显示ARP缓存信息时，该信息的类型为static。
例如：首先ping 202.206.249.94，然后运行Arp –a，ARP高速缓存信息中则会显示该IP地址202.206.249.94的ARP缓存信息。

6.Net命令

Net命令的语法：

实验2 利用单双网卡实现多IP计算机组建实验性互联网

实验目的

1.学习掌握路由选择的基本原理。

2.学习单双网卡多IP地址的绑定方法。

3.掌握路由配置的方法。

实验环境

1.硬件环境：计算机最少三台一组，配置双网卡，局域网环境、每组有指定的服务器。

2.软件环境：服务器最低安装Windows 2000 Server操作系统平台。

实验原理

多数网络操作系统（如Windows 2000 Server、UNIX、Linux和Netware等）都可以将两个（或多个）IP地址绑定到一块网卡。如果这两个（或多个）IP地址分别属于不同的网络，那么，这些网络也可以相互连接而构成逻辑上的互联网。利用网络操作系统的这一特性和路由软件，可以组建廉价的实验性互联网。
将两个或多个IP地址绑定到一块网卡，构成一台具有单网卡多IP地址的计算机，这台计算机就可以在两个（或多个）逻辑网络之间转发数据报，实现路由功能。

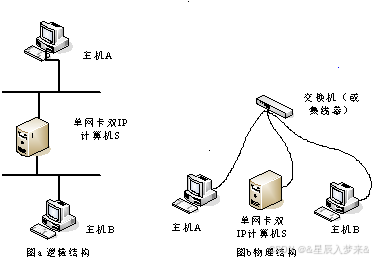

下图给出了利用单网卡双IP计算机组建的互联网的实验方案。可以看出，尽管从逻辑上这是两个网络通过一个路由设备相互连接而形成的互联网（图a示），但是物理上各个网络设备仍然连接到同一个以太网交换机或集线器（图b示）。

图示利用单网卡双IP计算机组建实验性互联网

实验步骤1 配置互联网

（1）在用作服务器的计算机S上配置双IP地址。

“控制面板”—>“网络和拨号连接”—>“本地连接”—>“属性”—>“TCP/IP 协议”，在TCP/IP 协议属性里选择“高级”，在高级TCP/IP 协议设置对话框，单击IP 地址下面的“添加”按钮，出现TCP/IP 地址对话框，添加完成后点击“确定”按钮。
例如：两个IP地址分别为：202.206.249.1和202.206.241.1。子网掩码都为255.255.255.0
