（劳特巴赫调试器学习笔记）四、Practice脚本.cmm文件编写

Lauterbach调试器

---

---

一、什么是Practice脚本文件

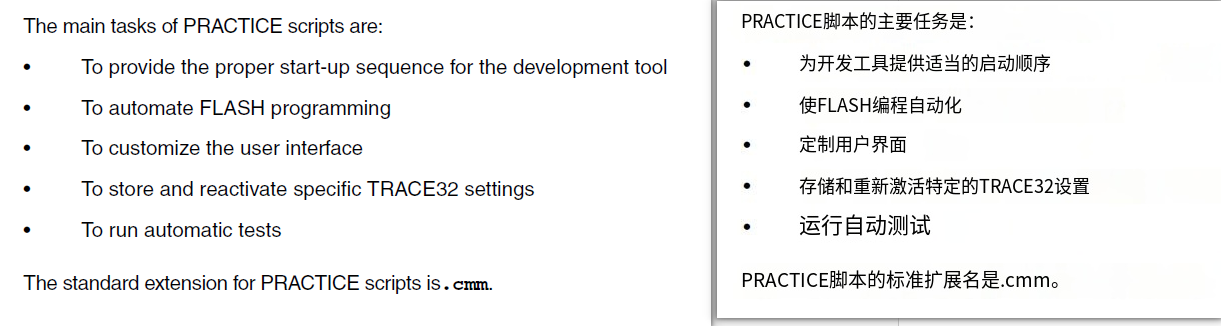

官方文档解释：

因为Practice脚本以cmm为后缀，所以大多数人叫它cmm脚本。
以tricore为例，在安装目录下，有非常多的cmm脚本例程可以使用。

F:\Trace32\demo\tricore

比如tc38x.cmm，运行它就可以选择elf进行刷写操作。

F:\Trace32\demo\tricore\flash\tc38x.cmm

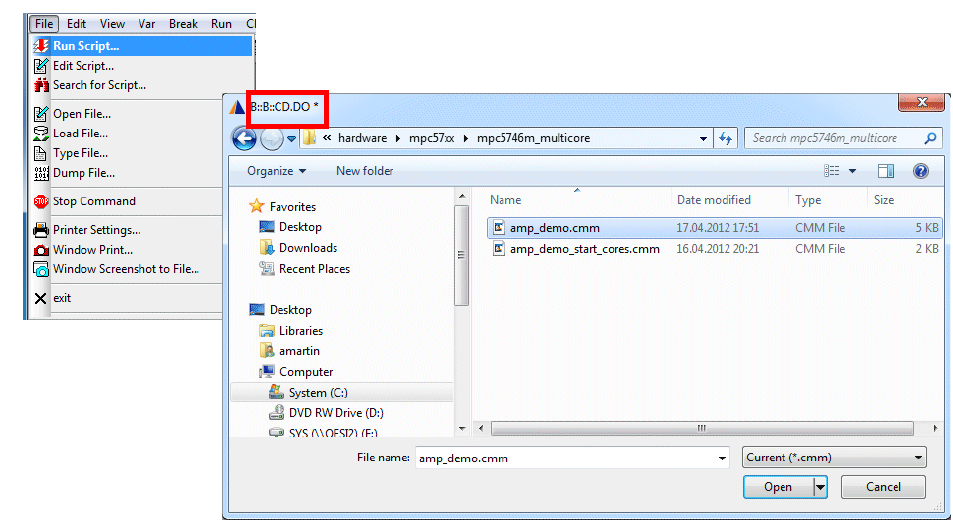

一般都是在这点击运行：

---

二、cmm脚本使用示例

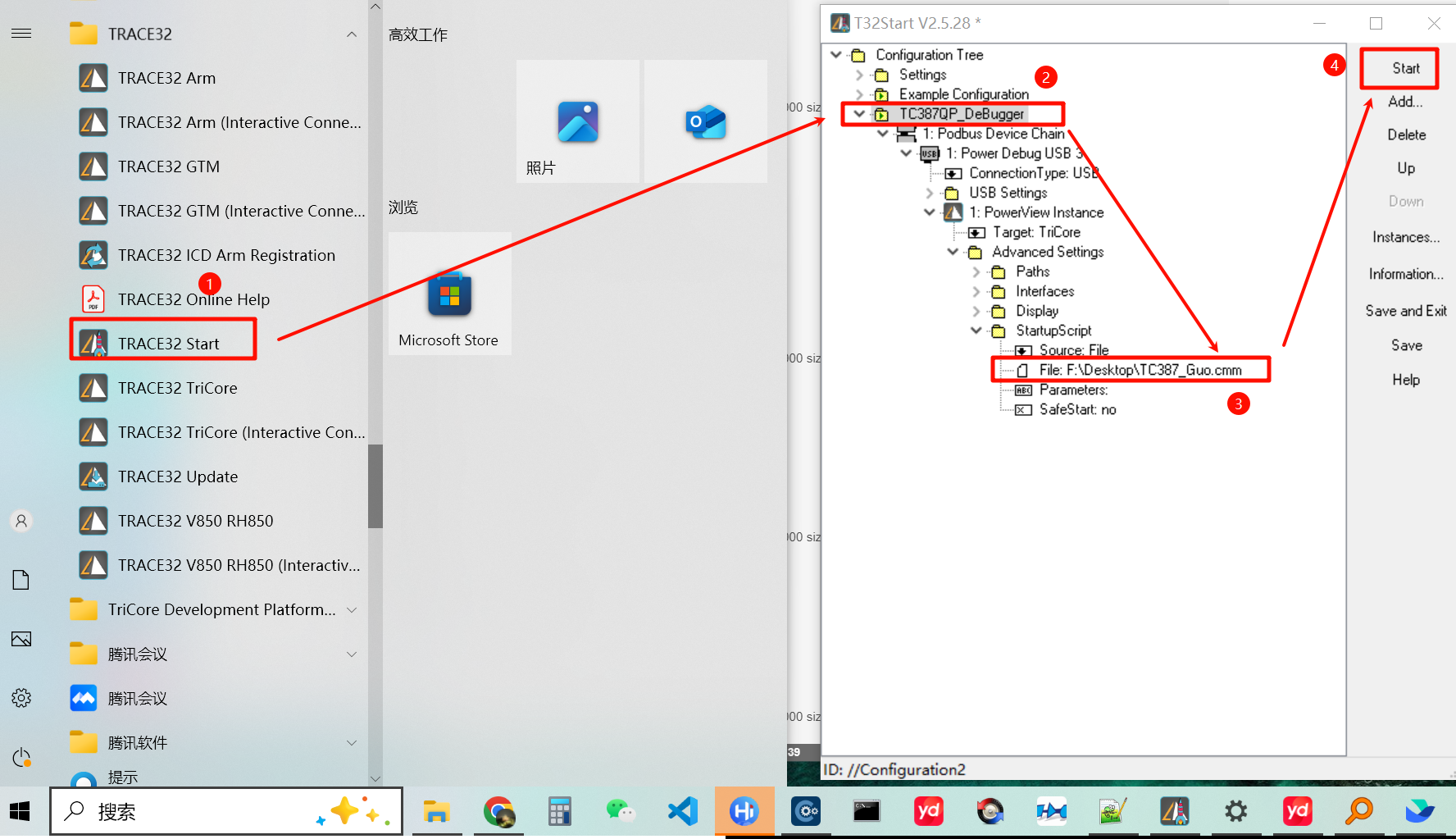

cmm脚本也可以放在trace32应用程序启动的时候运行，如下图所示：

使用(1)TRACE32 Start方式启动，为某个型号的开发板单独创建一个文件(2)，然后在File中选择自己使用的cmm脚本(3)，点击Start(4)即可打开TRACE32，然后运行该cmm脚本。

cmm脚本内容如下，仅供参考：

RESet
system.cpu TC387QPcore.assign 1. 2. 3. 4. system.option dualport on
system.up; Flash programming
LOCAL &elfFile &progFlash &bmhResult&elfFile = "E:\02HightecWorkspace474\FocControl_TC387\iROM\FocControl_TC387.elf"; prepare flash programming (declarations)
DO F:\Trace32\demo\tricore\flash\tc38x.cmm CPU=TC387QP PREPAREONLY; check if application is already in flash and load symbols
Data.LOAD.Elf "&elfFile" /DIFF /SingleLineAdjacentIF FOUND()
(; ==== Step 1: Program TriCore code ====DIALOG.YESNO "Program Lauterbach demo into flash memory?"ENTRY &progFlashIF (&progFlash)(; enable flash programmingFLASH.ReProgram ALL; load demo applicationData.LOAD.Elf "&elfFile"FLASH.ReProgram OFF)
)symbol.list.sourcetree
var.watch
var.addwatch Core0_100usTaskCnt
var.addwatch Core0_mainCnt
list /core 0
runtime
mode.hll

解释一下该cmm文件大概功能：

1. 打开Trace32后，烧写下面这个目录下的elf文件（需要替换成自己想烧写的elf文件）。
   E:\02HightecWorkspace474\FocControl_TC387\iROM\FocControl_TC387.elf
2. 烧写完成后，打开sourcetree文件树、var.watch添加两个cnt、打开core0的list

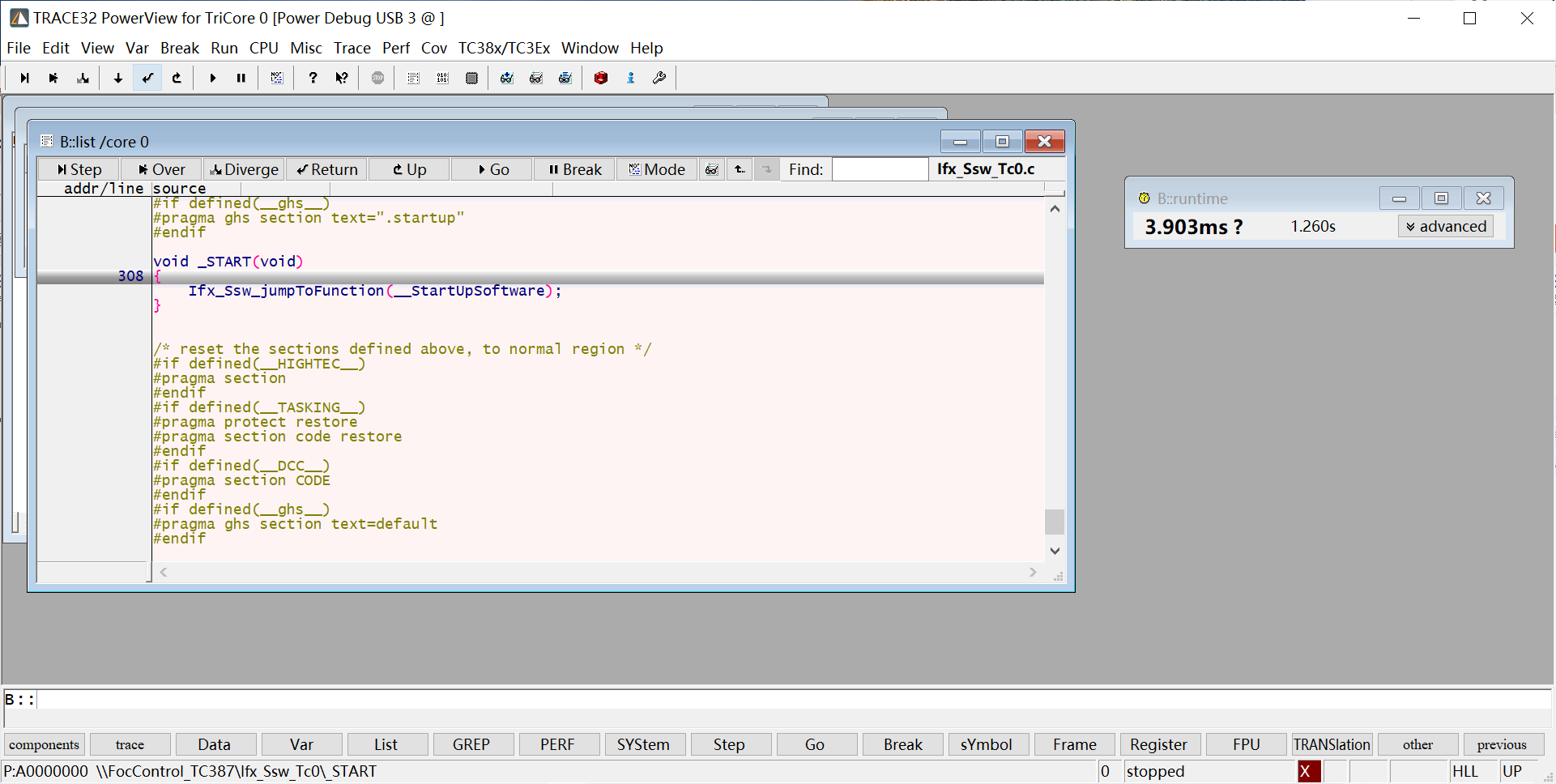

3. 打开runtime界面记录运行时间，修改代码显示方式为HLL模式（隐藏汇编语句）

目前还存在一点问题：

1. 点击Start后，窗口叠放，没有布置位置

2. 希望能实现检测elf更新的功能，实现编译器编译新版程序后，自动刷写进单片机（像ude一样）。

---

总结

可以看到，cmm其实就是劳特巴赫正常调试程序的操作方法，几乎所有的指令全都可以用cmm脚本实现。
后面学到了新tips，还会修改本文。
