SD+ ControlNet (边缘图+颜色图)，扩散模型+约束条件关于颜色因子的探索实验（一）：双条件融合生成优化——项目学习记录

目录

实验背景梳理

实验阶段

指标解释

我的推理与分析​编辑

推理 1：因子 0.5 vs 单 ControlNet

数据：

观察：

分析：

推理 2：因子 0.5 vs 0.9

数据：

观察：

分析：

总结与展望

指标生成过程：​

最近基于 diffusers 库的 ControlNet，探索了如何通过 Canny 边缘图和颜色图控制服装图像生成。目标是利用 提取后的DeepFashion 数据集（27 张图像和对应的文本描述），生成符合描述的服装图像，比如“plaid patterns”或“pure color”设计的牛仔裤和背心。从最初的单 ControlNet 到融合颜色图的双 ControlNet，我遇到了不少挑战，比如hugging face库、指标权衡、图像全黑等，但每一步都让我更接近理想结果。以下是我的实验全记录，梳理了从边缘图控制到颜色因子优化的心路历程。

实验背景梳理

实验基于 DeepFashion 数据集，包含 27 张服装图像（每行格式为 image_name:prompt，例如：

"MEN-Denim-id_00000080-01_7_additional.jpg": "The lower clothing is of long length. The fabric is cotton and it has plaid patterns."

实验使用 StableDiffusionControlNetPipeline，结合 lllyasviel/sd-controlnet-canny 和 lllyasviel/sd-controlnet-scribble（模拟颜色图），在 Anaconda 环境（kaiti）下运行，代码为 generate_v15_Contronet_canny_color.py。

实验阶段

1. 单 ControlNet（Canny 边缘图）：

   • 我最初只用 Canny 边缘图控制生成，评估了 27 张图像的平均指标：

     • PSNR: 8.44

     • SSIM: 0.6434

     • LPIPS: 0.2713

   • 结果显示边缘图能较好控制服装结构，但颜色和图案（“plaid patterns”）不够精准。

2. 双 ControlNet（Canny + 颜色图）：

   • 我加入了颜色图（通过高斯模糊原始图像生成），测试了不同颜色因子（controlnet_conditioning_scale=[1.0, color_scale]）：

     • 因子 0.5：

       • PSNR: 8.60

       • SSIM: 0.6407

       • LPIPS: 0.3004

     • 因子 0.9：

       • PSNR: 7.55

       • SSIM: 0.4892

       • LPIPS: 0.4163

   • 颜色图生成逻辑：动态模糊核（"pure color" 用 (31, 31)，其他 (51, 51)）。

   • 提示词优化："fashion photography of {prompt}, highly detailed clothing textures, realistic fabric materials, vivid and accurate patterns, photorealistic, studio lighting, 4k quality"。

3. 后续优化：

   基于因子 0.5 和 0.9 的结果，我又进行了测试因子 为0.3、0.4、0.6、0.7的实验，寻找更优平衡点，为什么继续选择这几个因子呢？后面有我的推理分析。

指标解释

为量化生成图像的质量，我使用了三个指标（PSNR和SSIM越大越好，LPIPS越小越好）：

• PSNR（峰值信噪比）：衡量像素级相似性，值越高表示生成图像与原始图像越接近。

• SSIM（结构相似性）：衡量结构、亮度和对比度相似性，值越接近似 1 表示结构越相。

• LPIPS（感知相似性）：衡量人类感知差异，值越低表示生成图像更贴近原始图像的视觉感受。

单 ControlNet 的 PSNR 和 SSIM 较低但 LPIPS 较优，说明边缘图控制下感知质量较好，但像素级和结构相似性稍弱。加入颜色图后，指标变化反映了颜色因子的影响。

我的推理与分析

通过对比单 ControlNet 和双 ControlNet 的指标，我提出了以下推理，尝试理解颜色因子的作用。

推理 1：因子 0.5 vs 单 ControlNet

• 数据：

  • 单 ControlNet：PSNR 8.44，SSIM 0.6434，LPIPS 0.2713

  • 因子 0.5：PSNR 8.60，SSIM 0.6407，LPIPS 0.3004

• 观察：

  • PSNR 提高了 0.16（8.44 → 8.60），说明颜色图使生成图像在像素级更接近原始图像。

  • SSIM 略降 0.0027（0.6434 → 0.6407），结构相似性略受影响，但幅度小。

  • LPIPS 变差 0.0291（0.2713 → 0.3004），感知相似性下降，生成图像可能在细节或纹理上偏离。

• 结论：
  因子 0.5 提升了 PSNR，但 SSIM 和 LPIPS 变差，说明颜色图在像素级有帮助，但可能干扰了结构和感知质量。我推测需要调小因子，减轻颜色图的影响。

• 分析：

  • 正确性：PSNR 提高表明颜色图补充了色彩信息，但 SSIM 和 LPIPS 变差可能因为因子 0.5 的颜色图约束过强，掩盖了提示词（如“plaid patterns”）的细节。

  • 原因：因子 0.5 让颜色图对生成过程有较强约束，可能使图像过于贴近模糊后的原始颜色，忽略了提示词的创造性（如图案、材质）。

  • 调小因子：降低颜色因子（如 0.3 或 0.4）会减少颜色图的约束，让 Canny 边缘图和提示词主导生成，可能改善 SSIM 和 LPIPS，同时保留部分 PSNR 提升。
    因此我补充了颜色因子0.3、0.4的实验

推理 2：因子 0.5 vs 0.9

• 数据：

  • 因子 0.5：PSNR 8.60，SSIM 0.6407，LPIPS 0.3004

  • 因子 0.9：PSNR 7.55，SSIM 0.4892，LPIPS 0.4163

• 观察：

  • PSNR 下降 1.05（8.60 → 7.55），像素级相似性显著变差。

  • SSIM 下降 0.1515（0.6407 → 0.4892），结构相似性大幅降低。

  • LPIPS 变差 0.1159（0.3004 → 0.4163），感知相似性进一步恶化。

• 我的结论：
  因子从 0.5 到 0.9，三个指标全部变差，说明因子 0.9 的颜色图约束过强。我推测 0.5 到 0.9 之间可能存在更优因子，某些指标会改善。

• 分析：

• 因子 0.9 表现普遍低于 0.5，表明颜色图的影响过强，可能让生成图像过于依赖模糊后的原始颜色，忽略了边缘图和提示词，导致图案（如“格子”）和细节的丢失。

• 原因：因子 0.9 使颜色图的影响几乎与边缘图（因子 1.0）相等，模糊后的颜色图可能覆盖了细节和纹理，降低了生成的质量。

• 更优因子：因子 0.5 的 SSIM 和 LPIPS 值接近单独使用 ControlNet 时的值，但 PSNR 更高。这意味着在 0.3-0.7 的因子区间中可能会找到平衡点，既能保持较高的 PSNR，又能提升 SSIM 和 LPIPS。

  • 如果结果依然不理想，可能尝试结合单 ControlNet 和颜色提示词，或引入新的条件（如深度图）。

    接下来的工作包括：

  • 测试因子 0.3、0.4、0.6、0.7，并记录各项指标。

  • 优化提示词和模糊核，以提升生成图像中的“格子图案”和“棉织物”细节。

  • 绘制指标曲线，进一步寻找最佳因子。

  • 总结与展望

    从单 ControlNet 逐步过渡到双 ControlNet，深入了解颜色因子在服装图像生成中的作用。主要收获：颜色图提升了像素级相似性（PSNR），但仍需平衡结构（SSIM）和感知质量（LPIPS）。因子 0.5 比因子 0.9 更优，但仍需调低（如 0.3、0.4）或微调（如 0.6、0.7）。提示词和模糊核对细节（如“格子图案”）的生成至关重要。

  • 模糊核调整：

    blur_kernel = (21, 21)  # 保留更多颜色细节


    当前使用的较大动态模糊核（如 (31, 31) 或 (51, 51)）可能会使颜色图过于平滑，从而影响细节的保留。我可以尝试使用更小的模糊核：进行测试后观察 SSIM 和 LPIPS 的变化，看看是否有所提升。

  • 提示词强化：

    enhanced_prompt = f"fashion photography of {prompt}, ultra-detailed plaid patterns, realistic cotton texture, precise color designs, photorealistic, studio lighting, 8k quality"


  • 如果“格子图案”或“棉织物”效果不佳，我可以加强提示词，如：

  • 推理步骤：

    num_inference_steps = 50


  • 当前的 num_inference_steps=30 已经平衡了速度和质量。如果 LPIPS 结果仍不理想，我可以将步数增加到 50（大约 30 秒/张），以提升细节：

  • 可视化对比：

    • 在实验完成后，可以绘制曲线图，直观对比不同因子下的各项指标：

    import matplotlib.pyplot as plt
    factors = [0.0, 0.5, 0.9]  # 0.0 表示单 ControlNet
    psnr_vals = [8.44, 8.60, 7.55]
    ssim_vals = [0.6434, 0.6407, 0.4892]
    lpips_vals = [0.2713, 0.3004, 0.4163]
    plt.figure(figsize=(12, 4))
    plt.subplot(131); plt.plot(factors, psnr_vals, 'o-'); plt.title('PSNR'); plt.xlabel('Color Factor'); plt.grid()
    plt.subplot(132); plt.plot(factors, ssim_vals, 'o-'); plt.title('SSIM'); plt.xlabel('Color Factor'); plt.grid()
    plt.subplot(133); plt.plot(factors, lpips_vals, 'o-'); plt.title('LPIPS'); plt.xlabel('Color Factor'); plt.grid()
    plt.tight_layout()
    plt.show()


    • 添加新因子（如 0.3、0.4、0.6、0.7）后更新曲线，寻找最优因子。

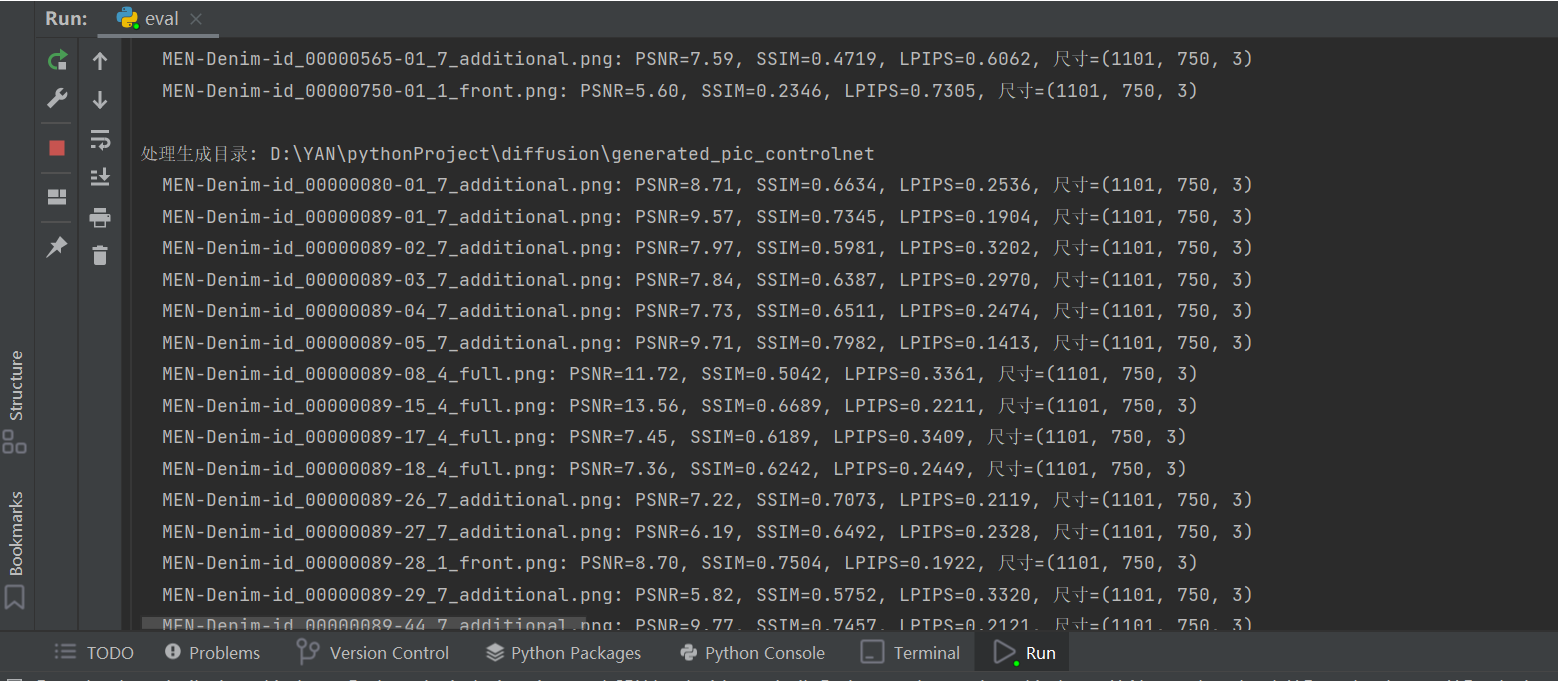

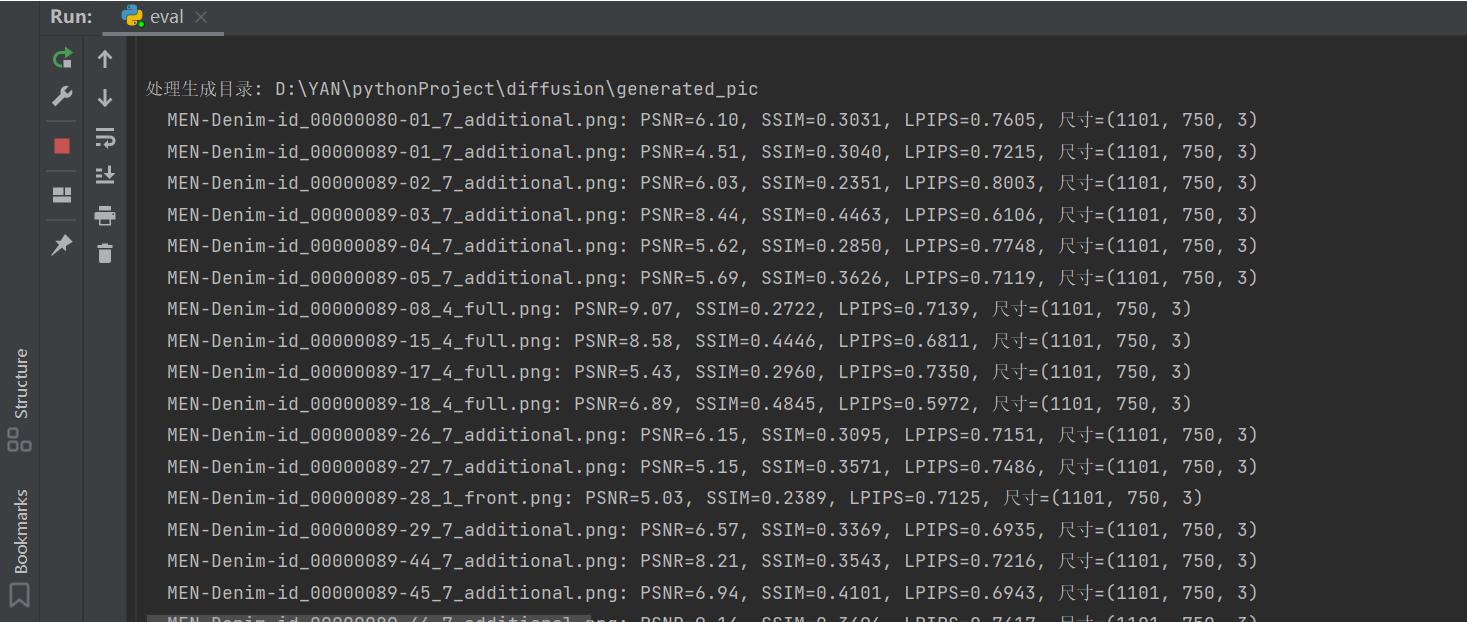

    • 指标生成过程：



       篇幅较长，这是（一）：推理记录，实验指标结果在（二），包含颜色因子为0.3、0.4、0.5、0.6、0.7，二是对推理的验证。以前的基础部署过程：
