1200 模拟量输入输出功能

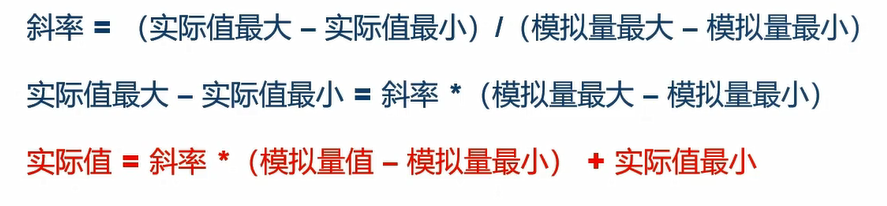

一 模拟量公式推算

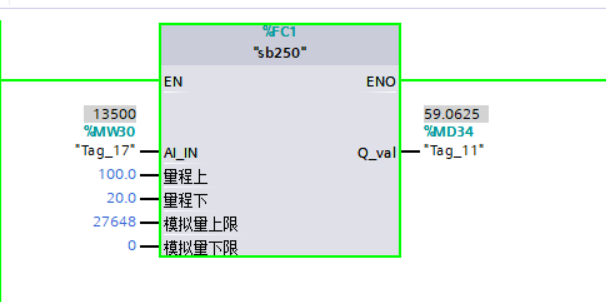

验算: 温度传感器量程20-100，对应0-27648.当PLC模拟量输入值为13500，求换算温度？

K = (100-20) / (27648-0)

当前温度 = K（13500-0）+20 = 59.0625

****注意： 老200的PLC，4-20ma 是  6400-32000 ！！！！

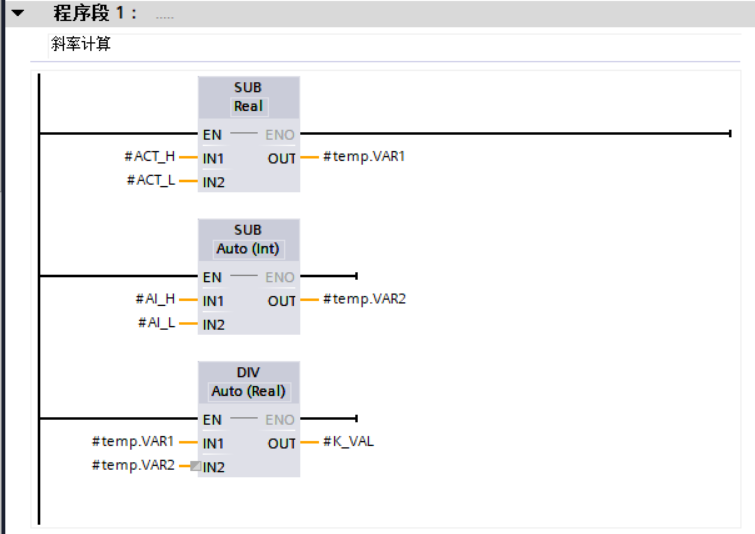

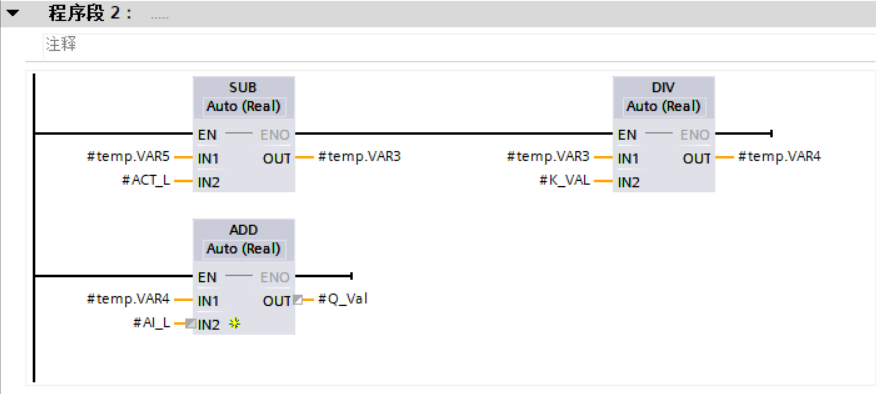

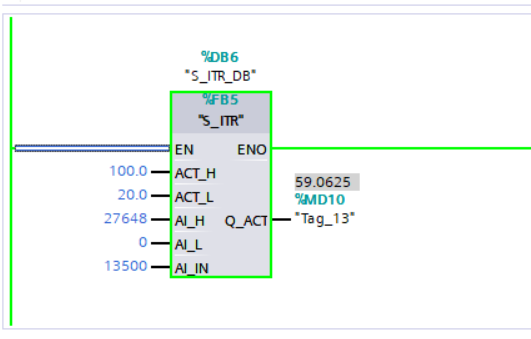

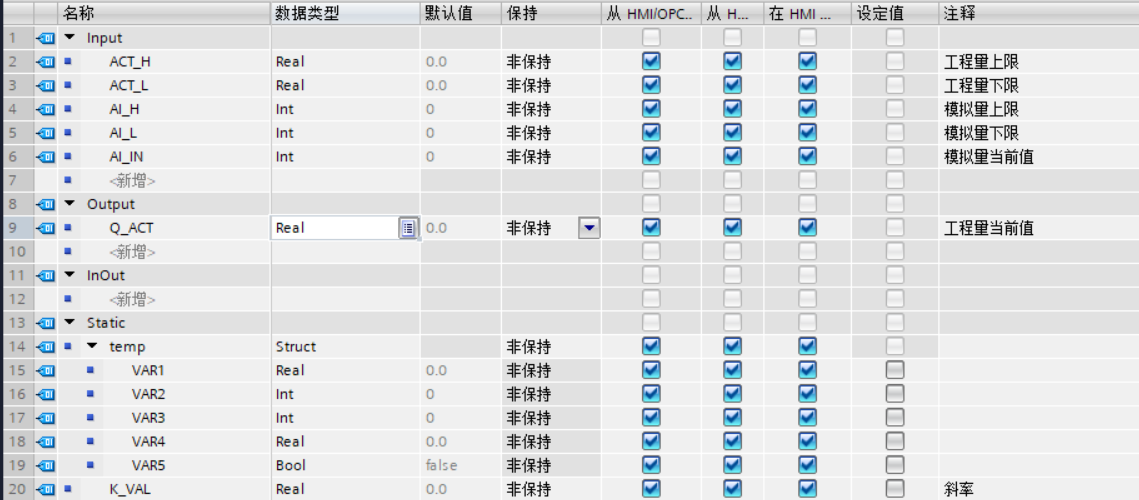

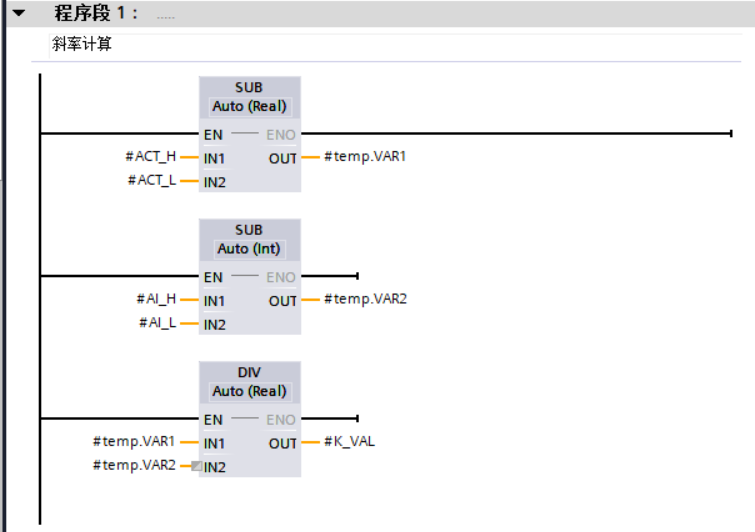

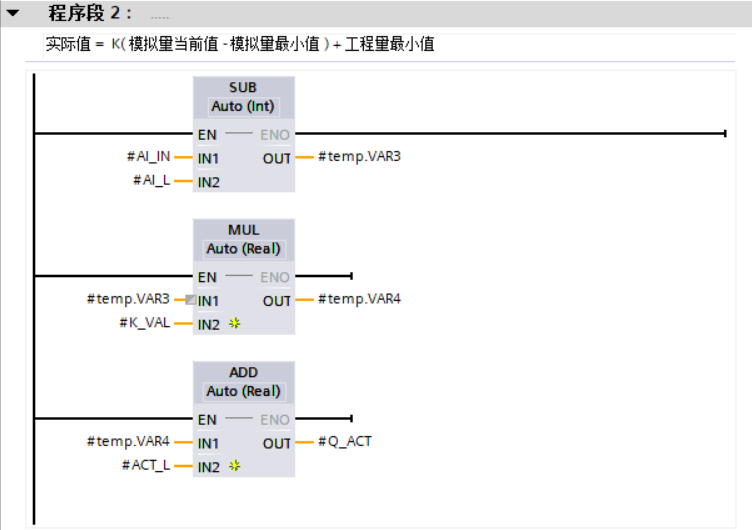

二 程序编写，建立一个FB



三 程序扩展

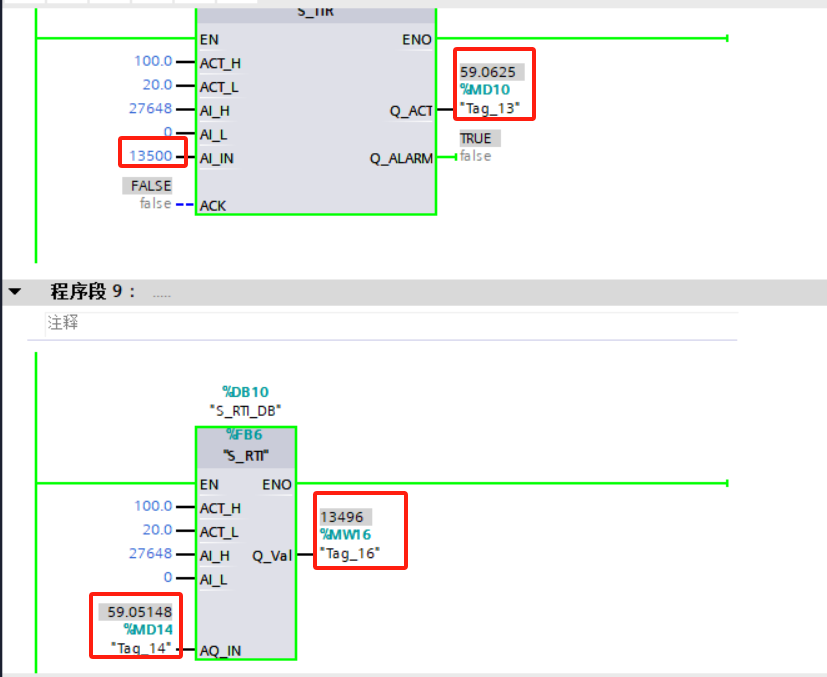

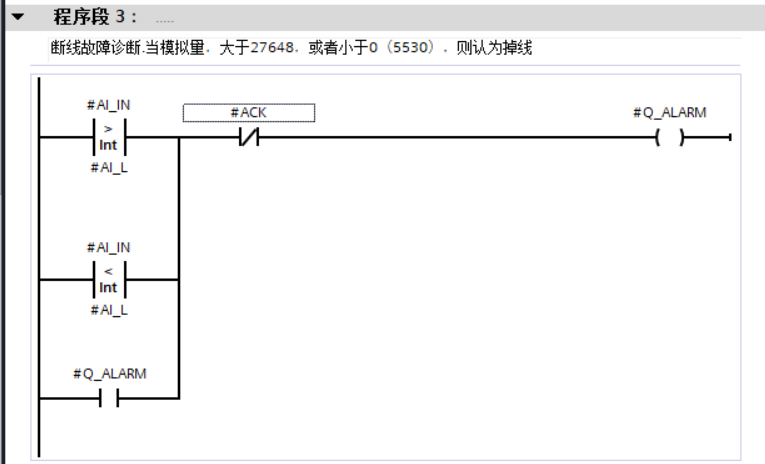

1. 掉线报警。正常PLC收到的值是0/5530——27648。但是，当仪表损坏时，会收到负数，或者超大数。这时候，就认为设备掉线了。利用这个原理，做一个报警



四 模拟量输出

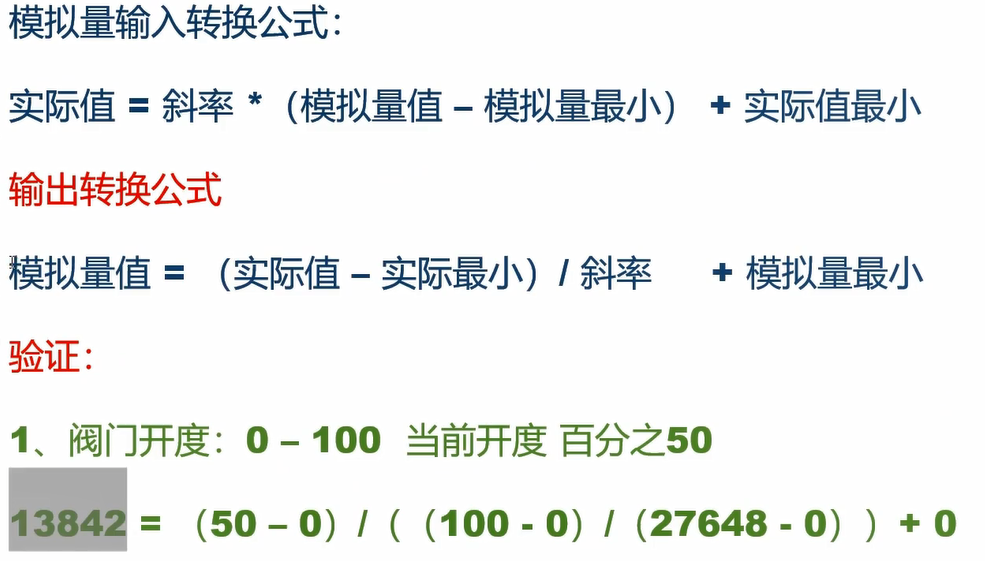

1. 公式推导

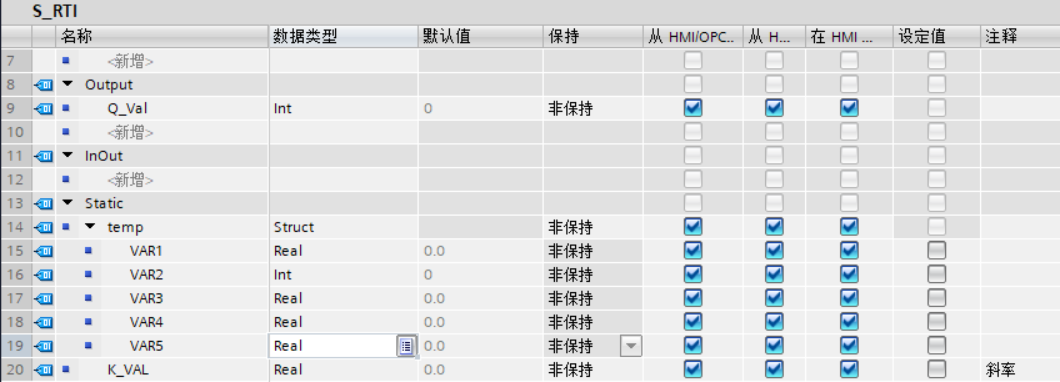

2. 程序编写

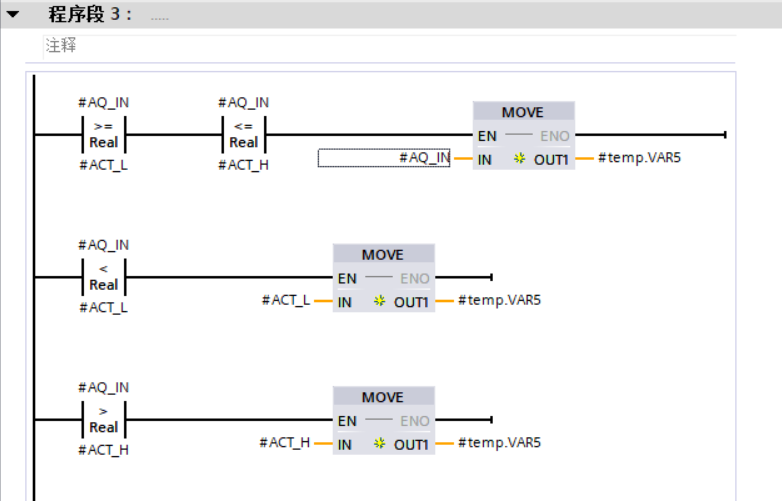

注意：假设我的阀门开度，最大是100，那么当你输入200的时候，我们需要将200转换成最大的开度值。或者最小值20，我输入了一个0。

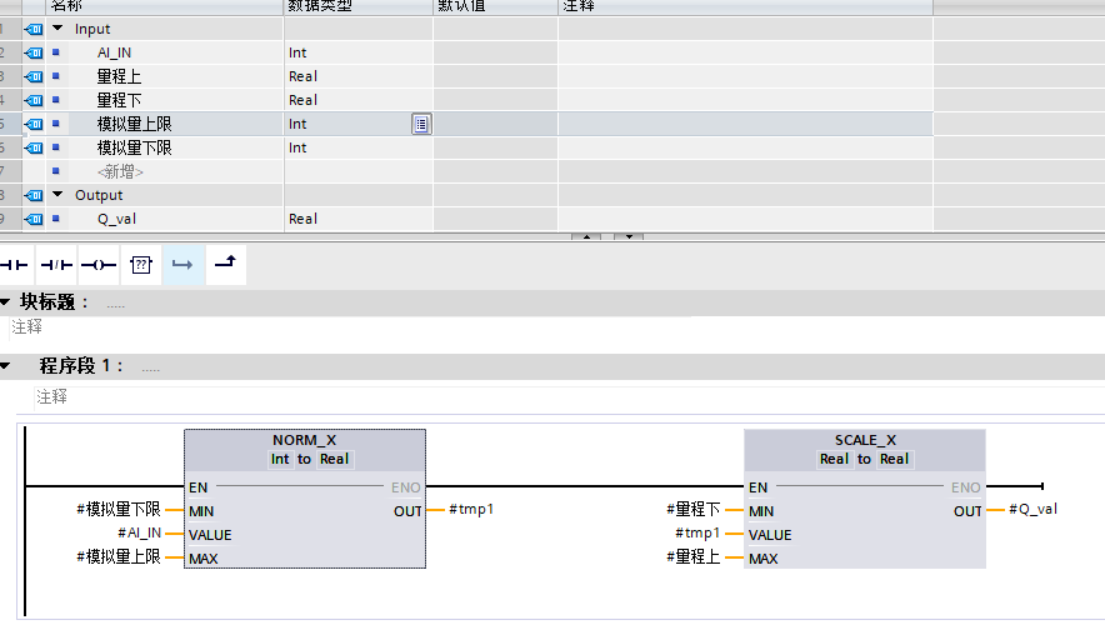

五. 利用  NORM_X：标准化 和 SCALE_X：缩放

NORM_X= (VALUE – MIN) / (MAX – MIN)

OUT = [VALUE ∗ (MAX – MIN)] + MIN

最后合并之后，原理一样

工程量当前值 = （量程上-量程下）*（模拟量当前值-模拟量下限）/ （模拟量上限-模拟量下限）+量程下

  六  程序调用注意事项

一定在ob30循环中断里调用
