STM32CubeMX的使用方法：使用STM32CubeMX生成基于STM32F103+HLA库的初始化代码,并在此基础上写出LED点灯程序

STM32CubeMX的介绍

当然可以！STM32CubeMX 是 STMicroelectronics（意法半导体） 提供的一款 图形化配置工具，专门用于 STM32 微控制器 的初始化代码生成。它可以帮助开发者快速配置 STM32 的外设、时钟、引脚映射，并自动生成相应的 C 代码，以便导入到 Keil、IAR、STM32CubeIDE 等开发环境中进行进一步开发。

---

主要功能

1. 图形化外设配置

• 直观的 GPIO 配置（输入/输出/复用功能等）
• 外设初始化（如 UART、I2C、SPI、ADC、TIM 等）
• 低功耗模式设置

2. 时钟树配置

• 提供 时钟树视图，可以直观地调整主时钟（HSE、HSI）、PLL 以及外设时钟，自动计算频率并检测是否超限。

3. 中间件支持

• USB、FreeRTOS、LWIP（以太网协议栈）、FatFS（文件系统）等
• 直接配置和启用 ST 官方提供的 HAL（硬件抽象层）库

4. 代码生成

• 自动生成 STM32 HAL 库 或 LL（低层）库 初始化代码
• 代码可以直接导入到 Keil、IAR、STM32CubeIDE 等环境进行编译和调试

5. MCU 选择和引脚映射

• 提供芯片型号选择界面，支持 STM32 全系列
• 支持 引脚重映射（Remap），避免冲突

6. 板级支持包（BSP）

• 可选 官方开发板（如 NUCLEO、Discovery 板）
• 自定义用户自己的 PCB 设计

---

使用流程

1. 选择 MCU/开发板（如 STM32F103C8T6）
2. 配置引脚和外设（如 USART2、I2C1、GPIO）
3. 配置时钟树（如 HSE 8MHz，PLL 72MHz）
4. 启用中间件（如 USB CDC、FreeRTOS）
5. 生成代码（选择 Keil/STM32CubeIDE 工程）
6. 导入 IDE 并编译/烧录

---

适合哪些开发者？

• 初学者：不熟悉寄存器配置，想快速上手 STM32
• 嵌入式开发者：希望提高开发效率，减少重复的初始化代码
• 有经验的工程师：用于快速原型开发和测试

---

STM32CubeMX vs 传统寄存器编程

对比项	STM32CubeMX (HAL/LL)	传统寄存器编程
开发效率	高，自动生成代码	低，需要手写寄存器配置
代码可读性	清晰，基于 HAL API	复杂，涉及大量寄存器
灵活性	适中，HAL 封装了一些细节	高，可完全控制底层
适合场景	快速开发，通用项目	性能优化、底层驱动开发

---

小结结

STM32CubeMX 是 STM32 开发中 非常实用的工具，可以大大降低外设配置的难度，提高开发效率。如果你想快速完成 STM32 工程初始化，强烈建议使用它！🎯

确定是对哪个GPIO口进行操作

点此查看视频 的03分50秒开始看。

结论是我们需要对PC组的第13个引脚进行操作。

利用STM32CubeMX生成基于STM32F103+HLA库的初始化代码

打开STM32CubeMX

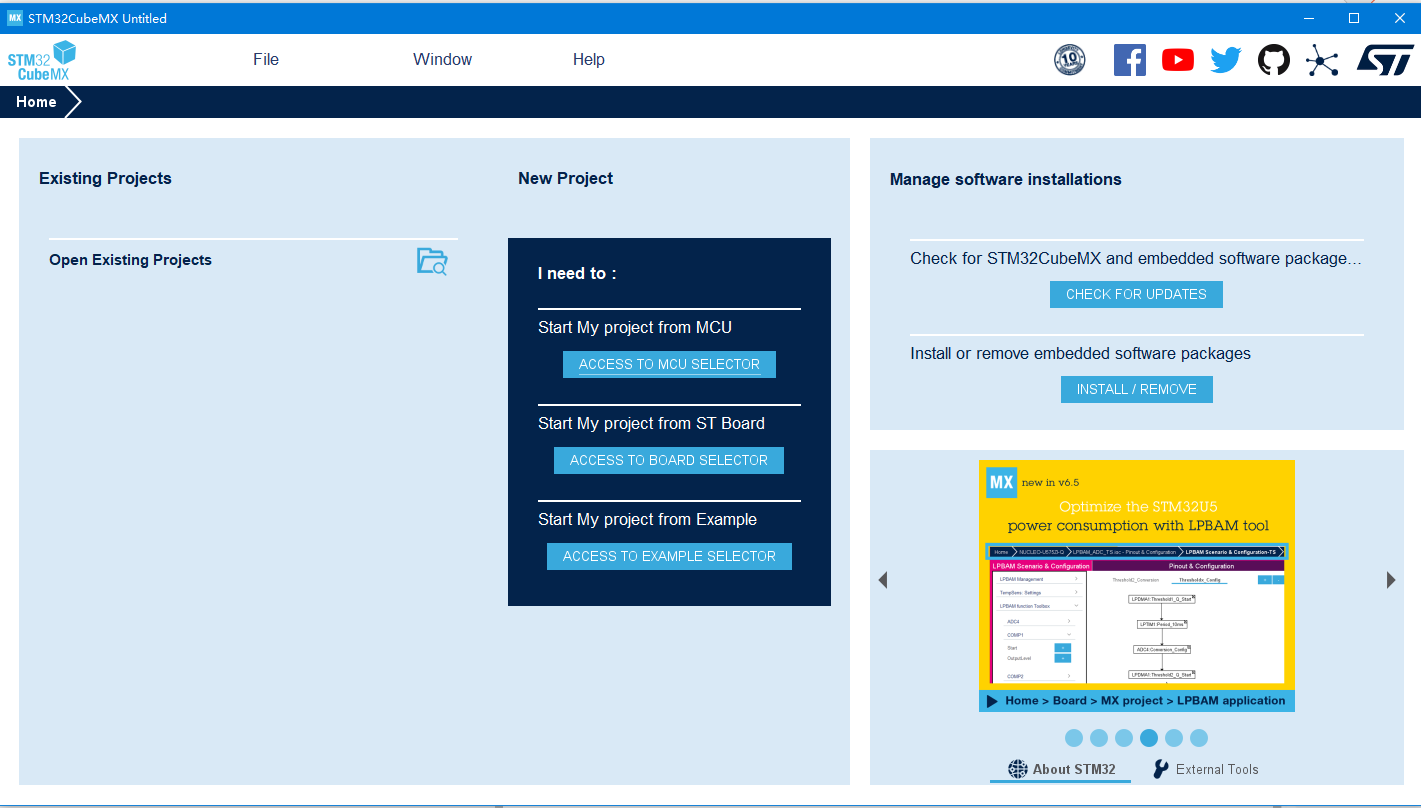

首先打开STM32CubeMX：

选择芯片(STM32F103C8T6)

然后点击中间的“ACCESS TO MCU SELECTOR”:

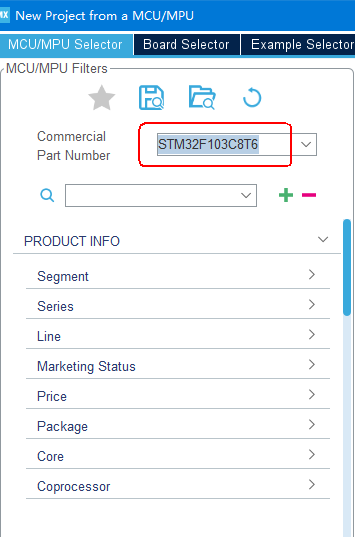

由于我们的主控芯片的型号是：STM32F103C8T6，所以我们在下面的位置搜索“STM32F103C8T6”：

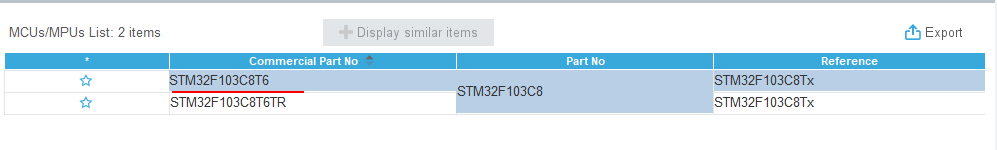

然后在搜索结果中选择它(双击)：

Project项配置

点击上图中的“Project Manger”切换到工程生成配置下的“Project”项：

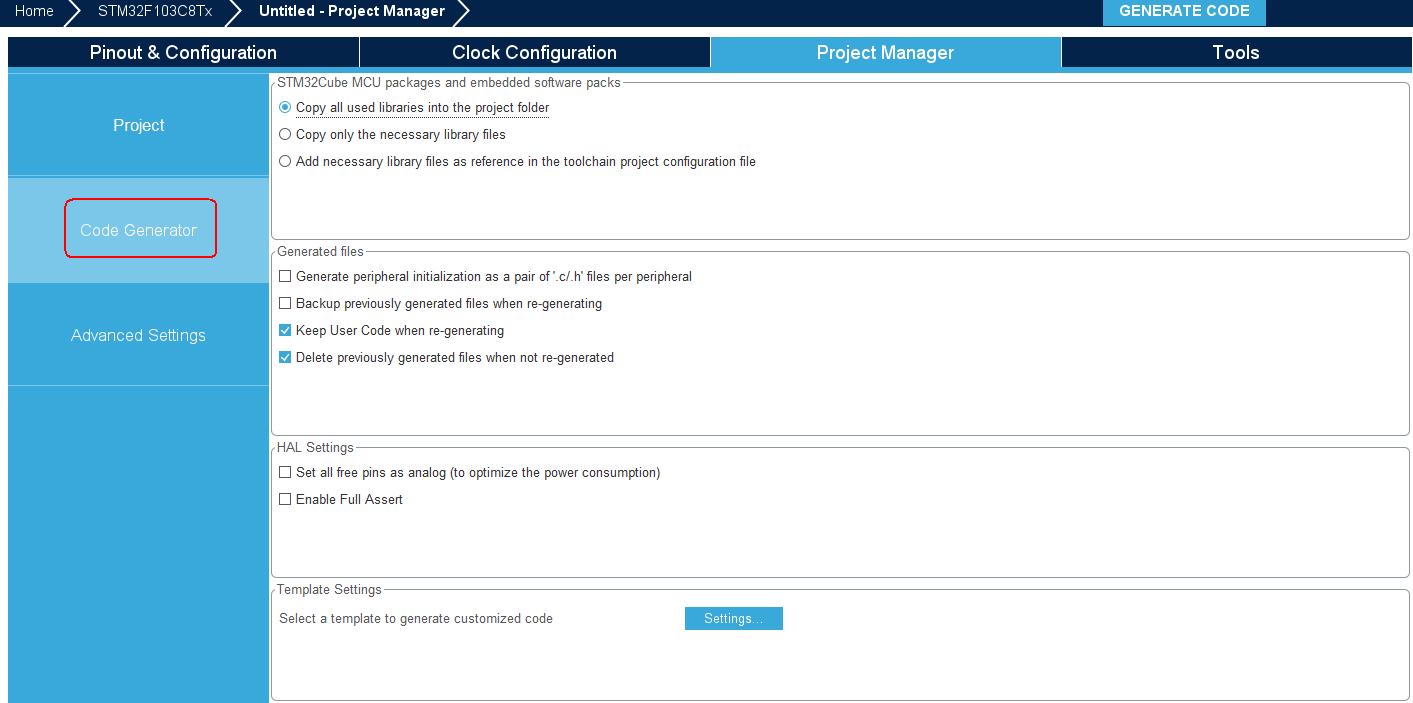

然后再点击“Project Manger”下的“Code Gnerator”项：

我们需要把c文件和h头文件分开，所以勾选下面这个选项：

Pinout&Configuration项配置

接下来对GPIO的PC组的第13个引脚进行选择配置。

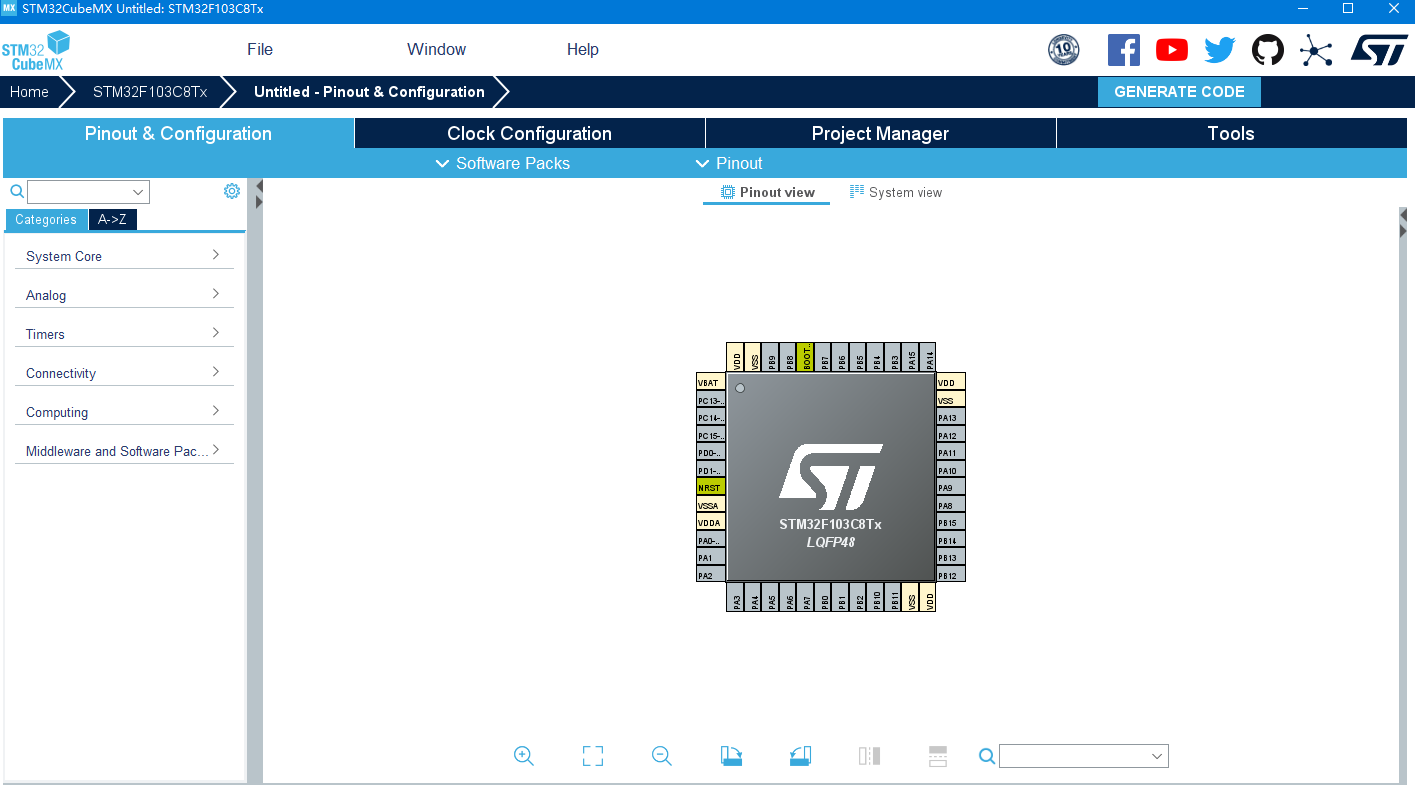

首先切换到“Pinout&Configuration项”：

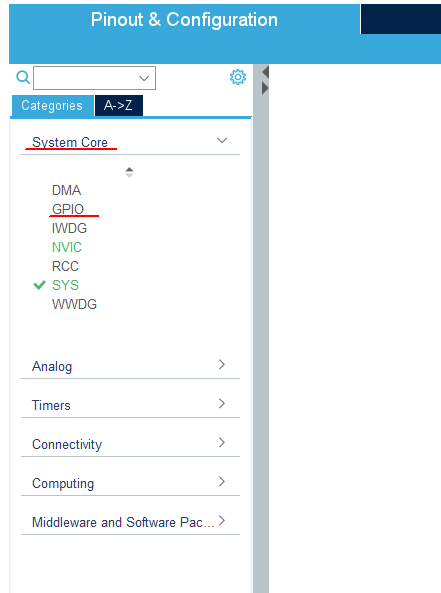

然后按下面的操作找到引脚：

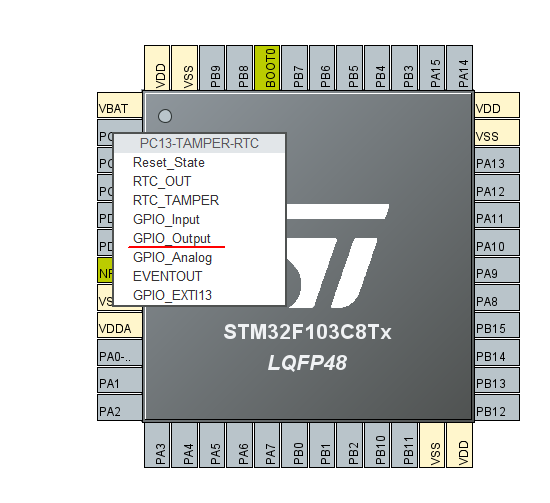

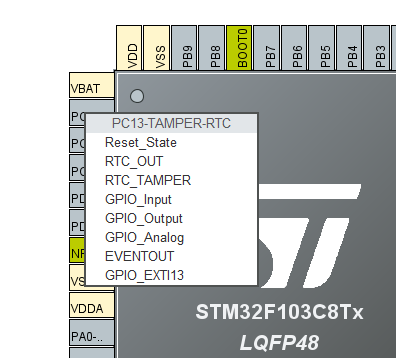

设置成输出引脚：

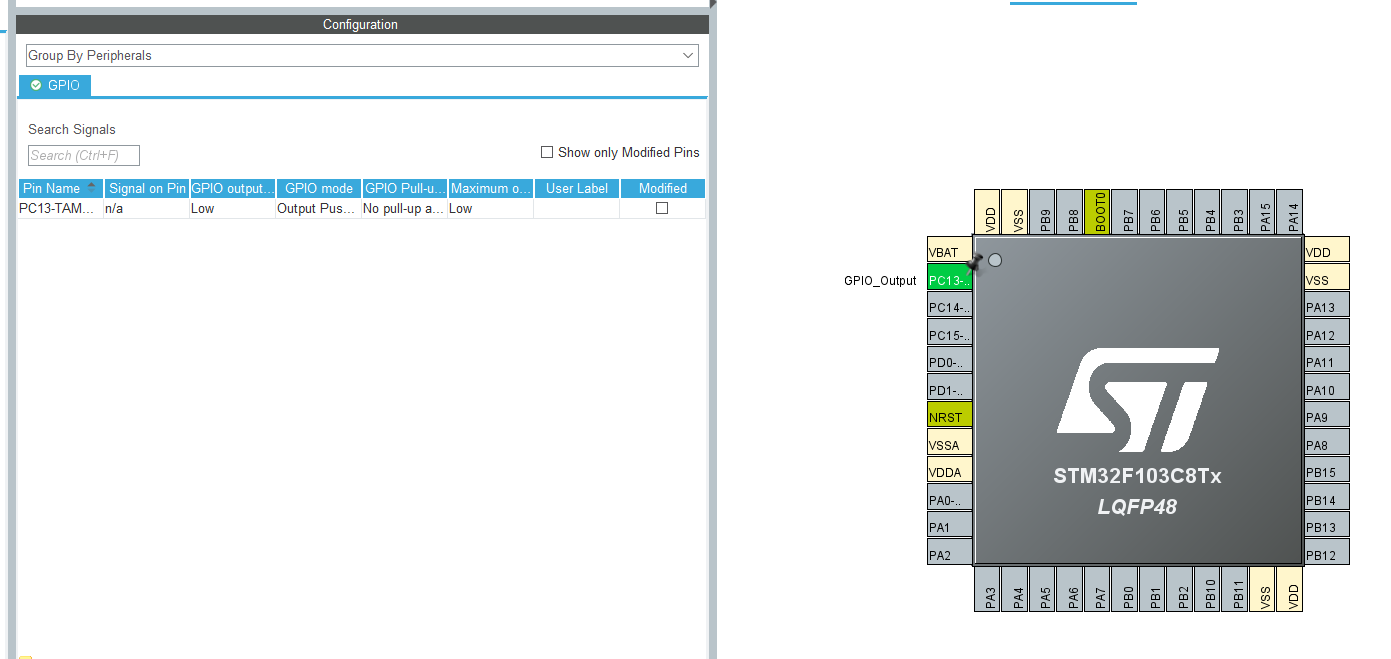

这样引脚的配置就完了。

生成代码

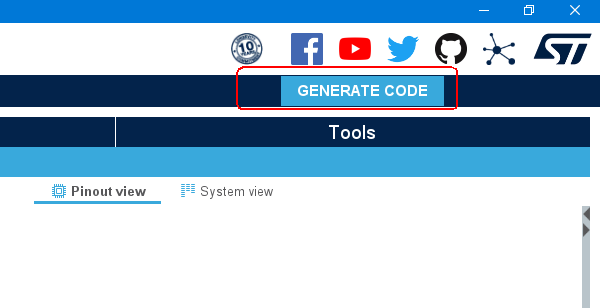

点击右上角的GENERATE CODE

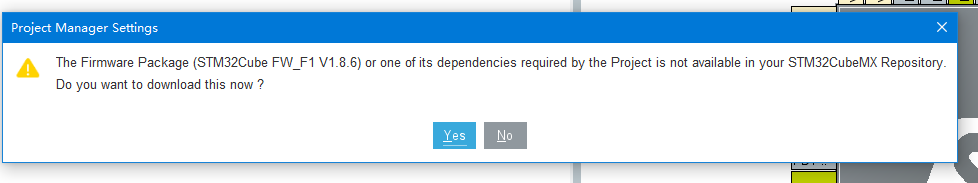

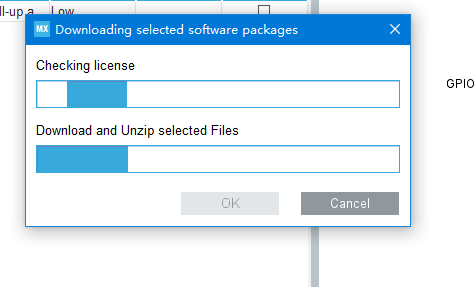

同意下载它的资料包：

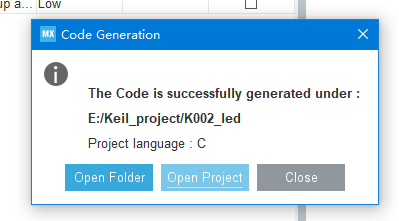

生成完毕，点击上图中的Close关闭，然后我们去工程目录中去看有没有相关生成。

可见有了。

生成的代码分析

点此查看视频 的06分23秒开始看。

STM32CubeMX生成的工程可以修改更新

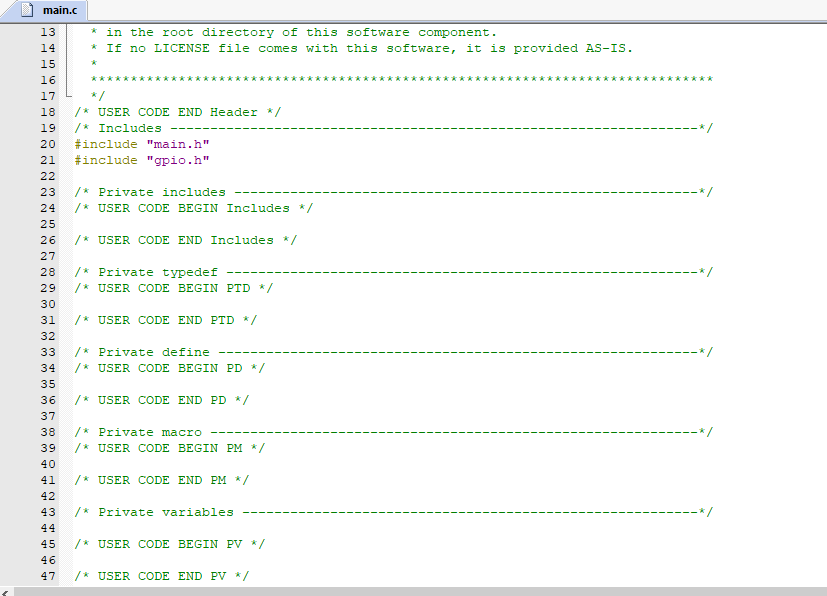

在 STM32CubeMX修改相关配置后，再点击GENERATE CODE就更新了。在写main函数代码的时候把代码写到下面这些位置，那么自己写的代码不会丢失：

但得在配置的时候勾选下面这个选项：

打开STM32CubeMX生成的工程,添加自己的代码

添加代码

在main函数里添加下面这两句代码：

volatile int val = 1;while (1){HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, (GPIO_PinState)val);HAL_Delay(500);		val = !val;/* USER CODE END WHILE *//* USER CODE BEGIN 3 */}/* USER CODE END 3 */
}

注意：HAL_GPIO_WritePin() 的第三个参数应该是 枚举类型 GPIO_PinState，而 val 是 int 类型，所以要显示转换一下，否则会报警告。

设置好ST-Link Debugger(烧写器)

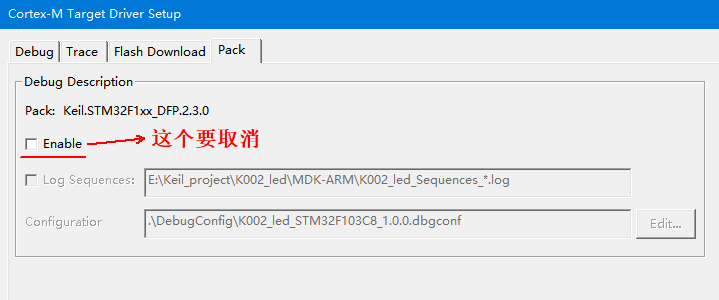

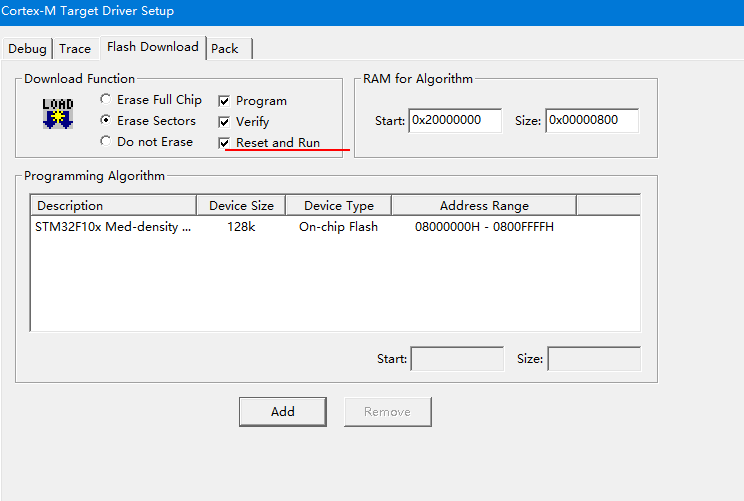

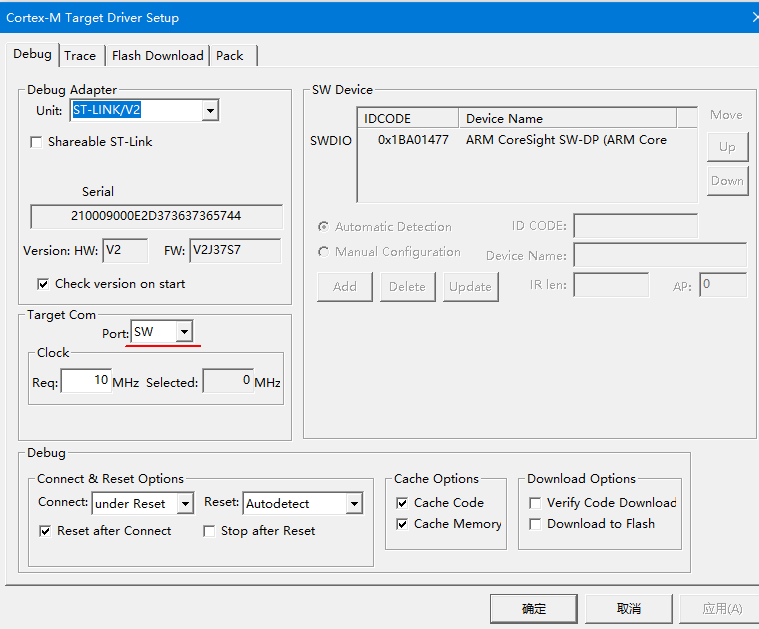

然后按照博文 https://blog.csdn.net/wenhao_ir/article/details/146691445 设置好ST-Link Debugger(烧写器)

编译,烧写,运行

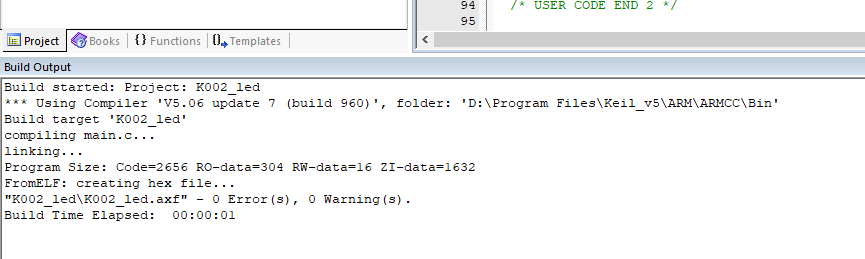

然后编译：

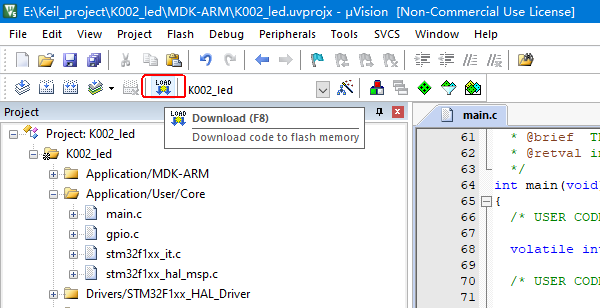

烧写并运行：

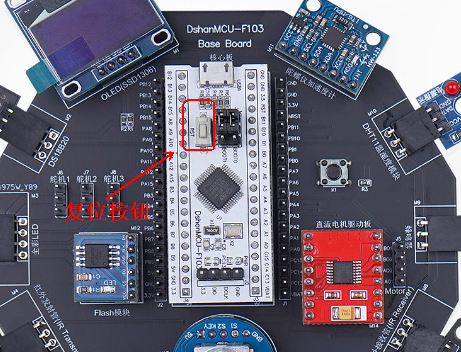

烧写完成后，点击复位按键，即发现绿灯在闪烁了。

如何在STM32CubeMX中打开之前由STM32CubeMX生成的项目？

在STM32CubeMX中打开下图中这个文件即可：
