项目需要使用 Echarts 生成折线图、柱状图、饼状图、地图，整理学习下。

📖 Echarts 官网
📖 阿里云地理小工具-获取地图JSON

1 安装

npm i echarts -S

2 入门

在绘图前我们需要为 ECharts 准备一个定义了高宽的 DOM 容器。

<body><!-- 为 ECharts 准备一个定义了宽高的 DOM --><div id="main" style="width: 600px;height:400px;"></div>
</body>

然后就可以通过 echarts.init 方法初始化一个 echarts 实例并通过 setOption 方法生成一个简单的柱状图，下面是完整代码。

<script type="text/javascript">// 基于准备好的dom，初始化echarts实例var myChart = echarts.init(document.getElementById('main'));// 指定图表的配置项和数据var option = {title: {text: 'ECharts 入门示例'},tooltip: {},legend: {data: ['销量']},xAxis: {data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子']},yAxis: {},series: [{name: '销量',type: 'bar',data: [5, 20, 36, 10, 10, 20]}]};// 使用刚指定的配置项和数据显示图表。myChart.setOption(option);
</script>

3 option 配置对象

定义图表的核心参数，包含标题、图例、坐标轴、数据系列等。

3.1 标题（title）

定义图表标题。

常用属性：

text：主标题内容，支持字符串或富文本（含样式）。
subtext：副标题内容，常用于补充说明。
link：标题超链接，点击跳转。
left：标题水平位置，支持像素值或百分比。left: 'center'（居中）或 left: 50（距左50px）
top：标题垂直位置，用法同 left。top: 'top'（顶部对齐）或 top: '10%'

3.2 图例（legend）

切换数据系列的显示/隐藏。

常用属性：

left：图例水平位置，支持像素值、百分比或关键词（'left'/'center'/'right'）。left: 'left'（靠左）
data：图例项的名称列表（与 series 中的 name 对应）。
selectedMode：选择模式：‘single’（单选）、‘multiple’（多选，默认）。
formatter：自定义图例文本（支持 字符串模板 或 回调函数）。

3.3 提示框（tooltip）

鼠标悬停显示数据详情。

常用属性：

触发方式（trigger）
- item：数据项图形触发（如柱状图的柱子、折线图的点）。
- axis：坐标轴触发（常用于折线图或柱状图的整体趋势展示）。
- none：不触发（需手动通过 API 控制）。
触发条件（triggerOn）
- mousemove：鼠标移动时触发（默认）。
- click：点击时触发。
- none
内容格式化
- formatter：自定义提示内容，支持 字符串模板 或 回调函数。
- valueFormatter：数值部分单独格式化

字符串模板

模板变量有 {a}, {b}，{c}，{d}，{e}，分别表示系列名，数据名，数据值等。

formatter: '{b0}: {c0}<br />{b1}: {c1}'

回调函数

参数 params 是 formatter 需要的数据集。格式如下：

在这里插入图片描述

tooltip: {formatter: (params) => {return `${params.name}<br/>销量: ${params.value}`;}
}

对数值部分单独格式化

tooltip: {valueFormatter: (value) => value + ' 元'
}

3.4 视觉映射组件（visualMap）

visualMap 用于将数值型数据映射到视觉元素上，通过突出如颜色、大小、透明度等，通常用于地图、散点图、柱状图、折线图、饼图等，更直观地理解数据的含义和差异。

常用属性：

min：指定可映射的最小值
max：指定可映射的最大值
calculable：是否显示拖拽控制器的手柄
inRange：选中的视觉元素样式
outOfRange：未选中的视觉元素样式
formatter：控制器标签格式化

viuslmap:{min:10,                        // 指定可映射的最小值max:100,                       // 指定可映射的最大值range:[4,50],                  // 映射初始对应的数值calculable:false,              // 是否显示拖拽控制器的手柄realtime:true,                 // 拖拽时是否实时渲染图形itemHeigth:50,                 // 图形的高度orient:'horizontal',           // 控制器水平还是竖直放置align:'auto',                  // 控制器手柄和文字的摆放位置text:['top','buttom'],         // 控制器两端的文本textGap:10,                    // 两端文字距离控制器的距离// 选中的视觉元素样式inRange:{symbol:"rect",              // 图元符号形状，可以是'circle', 'rect', 'roundRect', 'triangle', 'diamond', 'pin', 'pin'symbolSize:15,              // 图元大小 可以设置color:['red','blue','#fff'] // 图元颜色   opacity:0.8,                // 图元透明度                       },// 未选中的视觉元素样式outOfRange:{symbol:'rect',             // 未选中图元形状symbolSize:15,             // 未选中图元大小color:'rgb(255, 191, 0)',  // 未选中图元的颜色opacity:0.5,               // 未选中图元的透明度           },// 控制器标签格式化formatter: '{value}单位',// 控制器的文字样式配置textStyle:{color:'red',                          // 字体颜色fontStyle:'normal',                   // 字体风格fontWeight:'normal',                  // 字体粗细fontFamily:'Arial',                   // 字体系列fontSize:12,                          // 字体大小lineHeight:32,                        // 行高...    },// 控制器手柄配置handleIcon:'roundRect',                  // 手柄形状，可以为图片 'image://url'handleSize:15,                           // 手柄大小// 手柄样式handleStyle:{color:'red',                         // 手柄颜色，手柄是自己上传的图片时失效borderWidth:2,                       // 手柄的宽度borderColor:'#fff',                  // 手柄描边颜色borderType:'solid',                  // 手柄描边类型...    },// 映射控制器指示器配置indicatorIcon:'diamond',                 // 指示器 icon 形状indicatorSize:15,                        // 指示器 icon 大小// 指示器的样式indicatorStyle:{color:'red',                        // 指示器颜色，配置似乎无效borderWidth:5,                      // 指示器描边大小borderColor:'#fff',                 // 指示器描边颜色borderType:'solid',                 // 指示器描边类型...},
}

3.5 坐标系🌟

直角坐标系（x/y轴）、极坐标系（雷达图）、地理坐标系（地图）。因为涉及图表太多，这里只说明常用的 xAxis/yAxis，具体详见 📖 Echarts 官网。

x 轴（xAxis）

xAxis: {type: 'category', // 轴类型：'category'（类目）、'value'（数值）、'time'（时间）data: ['周一', '周二', '周三'], // 类目数据name: '星期',     // 轴名称nameLocation: 'center', // 名称位置（'start'/'center'/'end'）nameTextStyle: { color: '#666' }, // 名称样式axisLine: { lineStyle: { color: '#999' } }, // 轴线样式axisTick: { show: false }, // 刻度线axisLabel: { rotate: 45,    // 标签旋转角度formatter: (value) => value.substring(0, 2) // 标签格式化},splitLine: { show: true } // 网格线
}

y 轴（yAxis）

配置与 xAxis 类似，支持多 Y 轴叠加：

yAxis: [{ type: 'value', name: '销量', position: 'left' },{ type: 'value', name: '成本', position: 'right' }
]

3.6 数据系列（series）🌟

ECharts 中的 series 是图表的核心配置项，用于定义数据系列（如折线、柱状、饼图等）。不同图表类型对应的 series 属性有所不同。

3.6.1 常用通用属性

type：‘line’（折线图）、‘bar’（柱状图）、‘pie’（饼图）等。
name：系列名称（用于图例和提示框）。
data：数据内容，格式支持数组、对象或数据集（dataset）。data: [10, 20, 30] 或 data: [{name: 'A', value: 10}, ...]
color：自定义系列颜色
label：数据标签显示配置。label: { show: true, position: 'top' }
itemStyle：数据项样式（如颜色、边框）。
lineStyle：折线图线条样式。
areaStyle：区域填充样式（用于面积图）。

3.6.2 常见图表类型的特殊属性

3.6.2.1 折线图（type: ‘line’）

属性	说明	示例
smooth	是否平滑曲线。	smooth: true
symbol	数据点标记类型（如 ‘circle’、‘none’）。	symbol: ‘rect’
step	阶梯线图模式：‘start’、‘middle’、‘end’。	step: ‘start’

option = {title: {text: '订单销售的趋势图',left: 'center'},tooltip: {trigger: 'axis'},legend: {left: 'left'},xAxis: {type: 'category',data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']},yAxis: {type: 'value'},visualMap: {min: 800,max: 3000,text: ['High', 'Low'],realtime: false,calculable: true,inRange: {color: ['lightskyblue', 'yellow', 'orangered']},},series: [{name: '销售量',data: [150, 230, 224, 218, 135, 147, 260],type: 'line'},{name: '销售金额',data: [800, 1200, 2204, 2108, 1305, 1407, 2600],type: 'line'}]
};

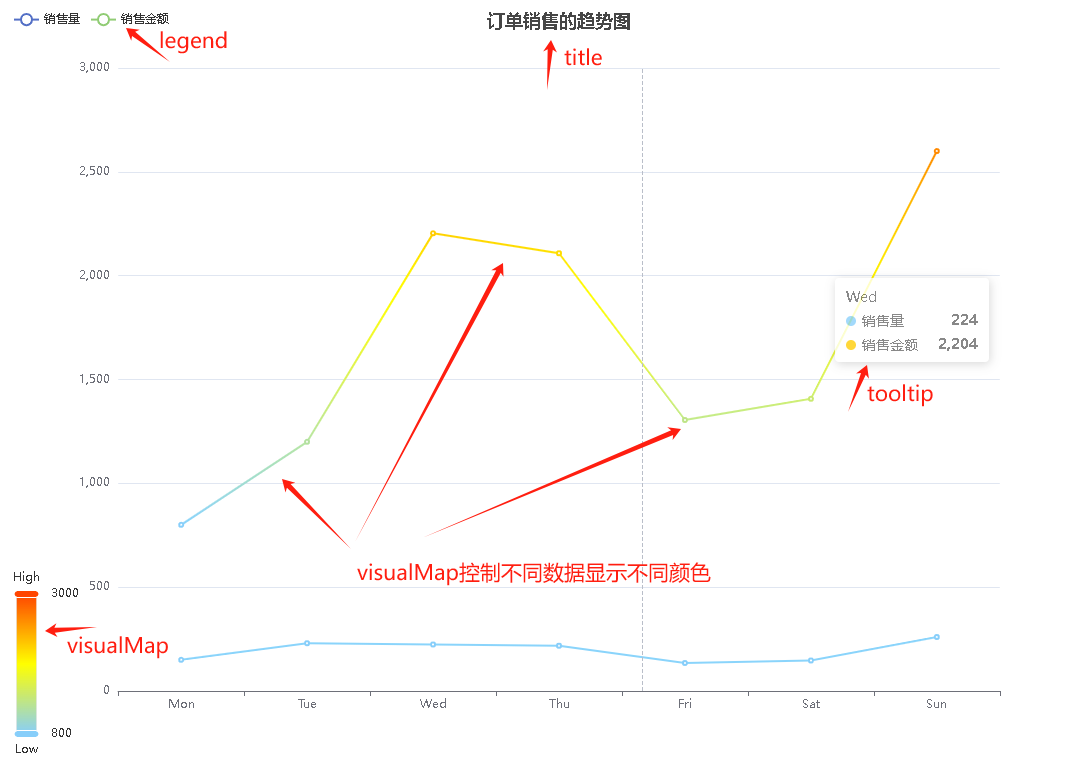

在这里插入图片描述

3.6.2.2 柱状图（type: ‘bar’）

属性	说明	示例
barWidth	柱条宽度（像素或百分比）。	barWidth: ‘60%’
barGap	不同系列柱条间距（如 ‘30%’）。	barGap: ‘30%’
barCategoryGap	同一系列的柱条间距。	barCategoryGap: ‘20%’

option = {title: {text: '订单销售的柱状图',left: 'center'},tooltip: {trigger: 'axis'},legend: {left: 'left'},xAxis: {type: 'category',data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']},yAxis: {type: 'value'},series: [{name: '销售量',data: [150, 230, 224, 218, 135, 147, 260],type: 'bar'},{name: '销售金额',data: [800, 1200, 2204, 2108, 1305, 1407, 2600],type: 'bar'}]
};

在这里插入图片描述

3.6.2.3 饼图（type: ‘pie’）

属性	说明	示例
radius	饼图半径（百分比或数组，如环形图 [‘40%’, ‘70%’]）。	radius: ‘50%’
center	饼图中心位置（如 [‘50%’, ‘60%’]）。	center: [‘50%’, ‘50%’]
roseType	南丁格尔玫瑰图模式：‘radius’（半径映射数值）、‘area’（面积映射）。	roseType: ‘radius’

option = {title: {text: '订单销售统计',subtext: '比例图',left: 'center'},tooltip: {trigger: 'item',formatter: (params) => {return `${params.name}<br/>销量: ${params.value}`;}},legend: {orient: 'vertical',left: 'left'},series: [{name: '金额',type: 'pie',center: ['50%', '60%'],radius: '50%',data: [{ name: '香蕉', value: 80 },{ name: '苹果', value: 100 },{ name: '橙子', value: 60 },{ name: '西瓜', value: 30 }],label: {show: true,formatter(param) {return param.name + ' (' + param.percent + '%)';}},emphasis: {itemStyle: {shadowBlur: 10,shadowOffsetX: 0,shadowColor: 'rgba(0, 0, 0, 0.5)'}}}]
};

在这里插入图片描述

3.6.2.4 散点图（type: ‘scatter’）

属性	说明	示例
symbolSize	散点大小（支持函数动态计算）。	symbolSize: 20 或 symbolSize: (val) => val[2] / 10
coordinateSystem	坐标系类型（如 ‘cartesian2d’、‘geo’）。	coordinateSystem: ‘geo’（地理散点图）

option = {xAxis: {},yAxis: {},series: [{type: 'scatter',data: [[10.0, 8.04],[8.07, 6.95],[13.0, 7.58],[9.05, 8.81],[11.0, 8.33],[5.02, 5.68]],symbolSize: (val) => val[1] * 2, // 根据 y 值调整大小itemStyle: { color: '#f5222d' }}]
};

在这里插入图片描述

3.6.2.5 雷达图（type: ‘radar’）

属性	说明	示例
radarIndex	绑定到指定的雷达坐标系（多雷达图时使用）。	radarIndex: 0

option = {title: {text: 'Basic Radar Chart'},legend: {left: 'center'},radar: {// shape: 'circle',indicator: [{ name: 'Sales', max: 6500 },{ name: 'Administration', max: 16000 },{ name: 'Information Technology', max: 30000 },{ name: 'Customer Support', max: 38000 },{ name: 'Development', max: 52000 },{ name: 'Marketing', max: 25000 }]},series: [{name: 'Budget vs spending',type: 'radar',data: [{value: [4200, 3000, 20000, 35000, 50000, 18000],name: 'Allocated Budget'},{value: [5000, 14000, 28000, 26000, 42000, 21000],name: 'Actual Spending'}]}]
};

在这里插入图片描述

3.6.2.6 地图（type: ‘map’）

获取地图JSON：📖 地理小工具

基础案例：

<template><div><el-row :gutter="10"><el-col :span="24"><el-card><div style="width: 70%; height: 800px" id="map"></div></el-card></el-col></el-row></div>
</template><script>
import * as echarts from "echarts";
import anhui from '@/assets/json/安徽省.json'const option = {title: {text: '安徽省以旧换新各地市申报数情况',subtext: '数据来源网络，仅供参考',},tooltip: {trigger: "item",formatter: (params) => {return `${params.name}<br/>申报数: ${params.value}`;}},visualMap: {min: 800,max: 80000,text: ['High', 'Low'],realtime: false,calculable: true,inRange: {color: ['lightskyblue', 'yellow', 'orangered']}},series: [{name: "各地市销售情况",type: 'map',map: '安徽',label: {show: true,formatter(param) {return param.name + ' (' + param.data.percentage + ')';}},data: []},],
};export default {name: "Map",data() {return {// 可以通过 axios 请求后台动态获取地图数据mapData: [{ name: '滁州市',   value: 5507 , percentage: '3.42%'},{ name: '阜阳市',   value: 11344, percentage: '7.04%'},{ name: '亳州市',   value: 5782 , percentage: '3.59%'},{ name: '芜湖市',   value: 11230, percentage: '6.97%'},{ name: '宿州市',   value: 5010 , percentage: '3.11%'},{ name: '合肥市',   value: 75819, percentage: '47.0%'},{ name: '淮南市',   value: 3193 , percentage: '1.98%'},{ name: '六安市',   value: 6826 , percentage: '4.24%'},{ name: '安庆市',   value: 6724 , percentage: '4.18%'},{ name: '池州市',   value: 3486 , percentage: '2.16%'},{ name: '宣城市',   value: 5232 , percentage: '3.25%'},{ name: '马鞍山市', value: 5113 , percentage: '3.18%'},{ name: '淮北市',   value: 4018 , percentage: '2.50%'},{ name: '铜陵市',   value: 3706 , percentage: '2.30%'},{ name: '蚌埠市',   value: 5056 , percentage: '3.14%'},{ name: '黄山市',   value: 3023 , percentage: '1.88%'}]}},mounted() {// 1、注册导入地图JSONecharts.registerMap('安徽', anhui)// 2、设置最大最小值option.visualMap.max = Math.max(...this.mapData.map(obj => obj.value));option.visualMap.min = Math.min(...this.mapData.map(obj => obj.value));// 3、设置数据系列option.series[0].data = this.mapData;// 4、初始化配置let mapChart = echarts.init(document.getElementById("map"));mapChart.setOption(option);}
};
