boot文件夹内容

- `boot` 文件夹内容
- - `bootcode.bin`
  - `start*.elf`
  - `fixup*.dat`
  - `cmdline.txt`
  - `config.txt`
  - `issue.txt`
  - `initramfs*`
  - `ssh` 或 `ssh.txt`
  - 设备树blob文件 ( `*.dtb` )
  - 内核文件 ( `*.img` )
  - `overlays` 文件夹

文章来源： http://raspberry.dns8844.cn/documentation

原文网址

`boot` 文件夹内容

Raspberry Pi OS将引导文件存储在SD卡的第一个分区上，使用FAT文件系统。

启动时，每个Raspberry Pi都会从引导分区加载各种文件，以便在Linux内核启动之前启动各种处理器。

在引导时，Linux将引导分区挂载为 /boot/firmware/ 。

NOTE: 在 Bookworm 之前，树莓派操作系统将引导分区存储在 /boot/ 。从 Bookworm 开始，引导分区位于 /boot/firmware/ 。

`bootcode.bin`

引导加载程序，由SoC在引导时加载。它执行一些非常基本的设置，然后加载其中一个 start*.elf 文件。

Raspberry Pi 4和5不使用bootcode.bin。它已被板载EEPROM 中的引导代码代替。

`start*.elf`

二进制固件块加载到 SoC 中的 VideoCore GPU 上，然后接管启动过程。

start.elf:: 基本固件。
start_x.elf:: 包含额外的编解码器。
start_db.elf:: 用于调试。
start_cd.elf:: 固件的精简版，删除了对编解码器和 3D 等硬件模块的支持以及调试日志支持；它还施加了初始帧缓冲区限制。如果在 config.txt 中指定了 gpu_mem=16，则会自动使用精简版固件。

start4.elf , start4x.elf , start4db.elf 和 start4cd.elf 是特定于Raspberry Pi 4系列（Model 4B, Pi 400, Compute Module 4 和 Compute Module 4S）的同功能固件文件。

有关如何使用这些文件的详细信息，请参阅 config.txt文档.

Raspberry Pi 5 不使用 elf 文件。固件独立包含在引导加载程序EEPROM中。

`fixup*.dat`

与上一节中列出的 start*.elf 文件配对的链接器文件。

`cmdline.txt`

启动时传入内核的参数

`config.txt`

包含用于设置Raspberry Pi的许多配置参数。有关详细信息，请参阅 config.txt文档。

IMPORTANT: Raspberry Pi 5 要求启动分区中有一个非空的 config.txt 文件。

`issue.txt`

基于文本的内务信息，包含发行版的日期和 git commit ID。

`initramfs*`

初始ramdisk的内容。这会在挂载真正的根文件系统之前将临时根文件系统加载到内存中。

从 Bookworm 开始，Raspberry Pi OS 默认包含一个 initramfs 文件。要启用初始 ramdisk，请在 config.txt 中使用 auto_initramfs 关键字进行配置。

`ssh` 或 `ssh.txt`

如果存在该文件，则在启动时启用 SSH。否则 SSH 默认为禁用。文件内容并不重要。即使是空文件也能启用 SSH。

NOTE: 内容无关紧要。即使是一个空文件也可以使能SSH。

设备树blob文件 ( `*.dtb` )

设备树blob文件包含Raspberry Pi各种型号的硬件定义。这些文件在引导基于检测到的Raspberry Pi模型。

内核文件 ( `*.img` )

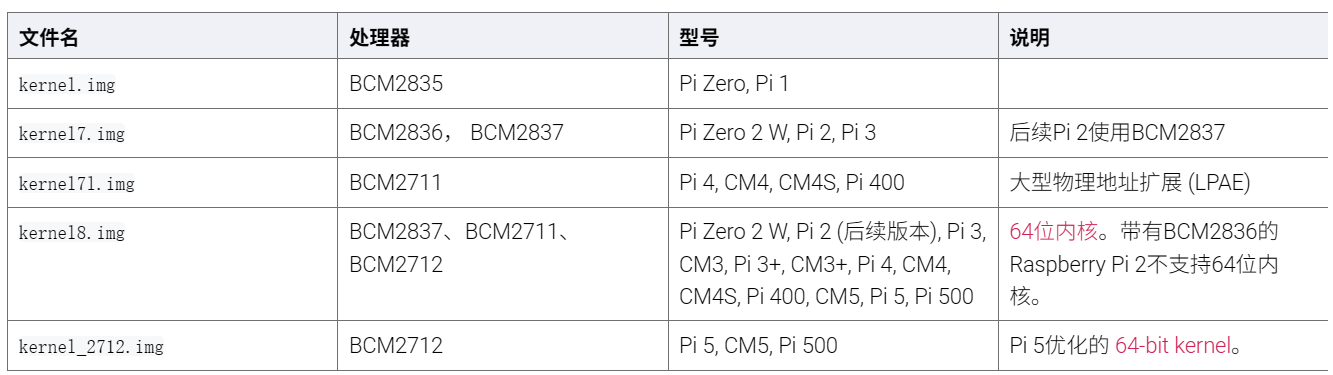

与树莓派型号对应的各种 kernel 内核文件：

在这里插入图片描述

NOTE: 对于运行 32 位内核的系统，lscpu 报告的 CPU 架构为 armv7l；对于运行 64 位内核的系统，aarch64 报告的 CPU 架构为 armv7l。armv7l 中的 l 指的是小端 CPU 架构，而不是 kernel7l.img 文件名中的 l 所表示的 LPAE。
