STM32F103_LL库+寄存器学习笔记09 - DMA串口接收与DMA串口发送，串口接收空闲中断

news 2025/4/2 6:01:30

导言

上一章节《STM32F103_LL库+寄存器学习笔记08 - DMA串口发送，开启DMA传输完成中断》完成DMA辅助串口发送。接着，梳理DMA辅助串口接收，且启动串口接收空闲中断。

效果如下所示：
在这里插入图片描述
串口助手发送字符串"LL_Example09_DMA_Rece_IDLE\r\n"给STM32F103，接着马上收到来自STM32F103发出来的字符串"LL_Example09_DMA_Rece_IDLE\r\n"。

来一个高强度的测试效果，115200 波特率意味着每秒传输 115200 个比特。如果使用标准格式（1 个起始位、8 个数据位、1 个停止位，共 10 个比特传输一个字节），那么每秒可以传输 115200 / 10 = 11520 个字节。换算下来，每毫秒大约传输 11520 / 1000 ≈ 11.52 字节，实际约为 11 个字节/ms。
接着，我用100个字节/10ms去测试收发的效果（相当于每1S传输10000bytes）。因为每一次发送的字节总数多了，所以RX与TX的缓存区我都改为2K了。效果如下所示：
在这里插入图片描述
最后，发送了87100bytes，接收了87100bytes，发送=接收，没有丢包！USART1的发送与接收都是DMA完成的！
项目地址：https://github.com/q164129345/MCU_Develop/tree/main/stm32f103_ll_library09_usart_dma_rec_with_ilde

一、CubeMX

在这里插入图片描述
如上所示，跟上一章节的设置一样。

二、代码（LL库）

2.1、usart.c

在这里插入图片描述
如上所示，在函数MX_USART1_UART_Init()里添加三句代码。

2.2、main.c

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

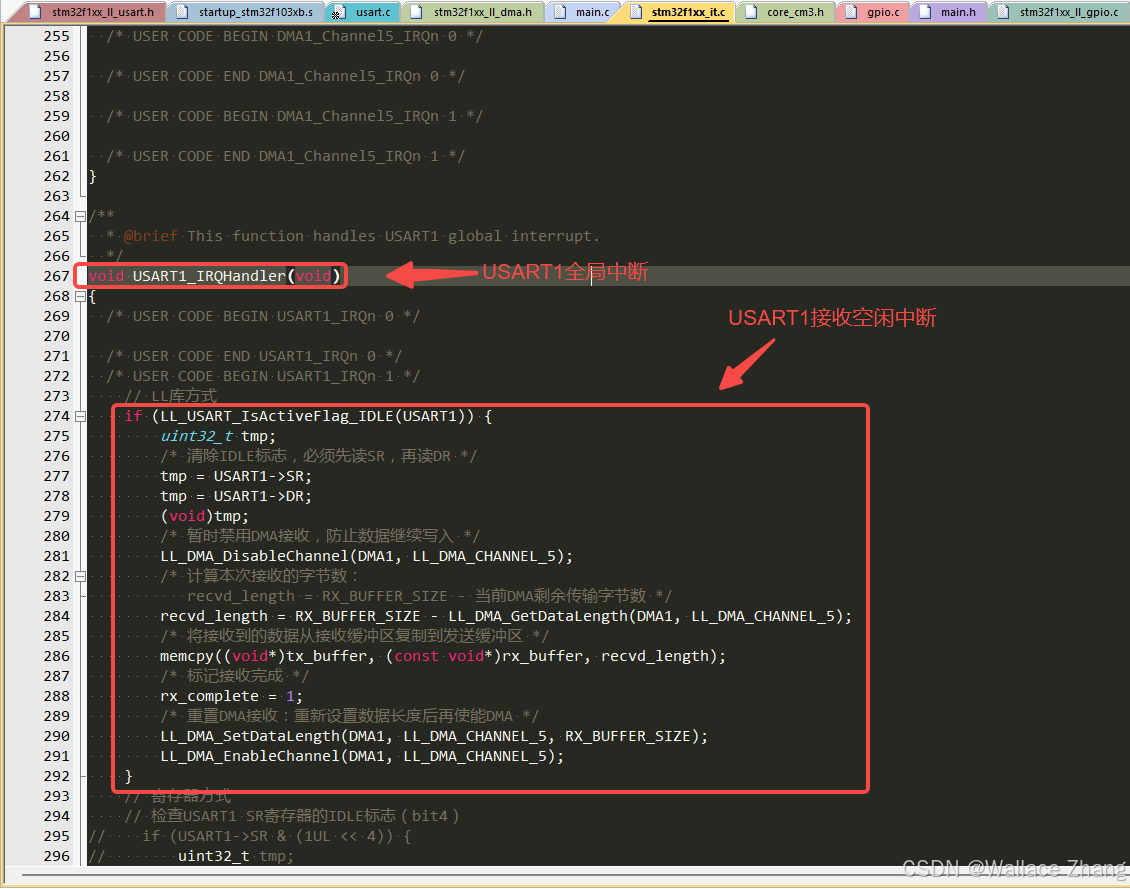

2.3、stm32f1xx_it.c

在这里插入图片描述
在这里插入图片描述

2.4、dma.c

代码不用动，CubeMX自动生成。dma.c启动了DMA1的时钟，打开DMA1的通道4与通道5的全局中断，并设置中断优先级0。

/* USER CODE BEGIN Header */
/********************************************************************************* @file    dma.c* @brief   This file provides code for the configuration*          of all the requested memory to memory DMA transfers.******************************************************************************* @attention** Copyright (c) 2025 STMicroelectronics.* All rights reserved.** This software is licensed under terms that can be found in the LICENSE file* in the root directory of this software component.* If no LICENSE file comes with this software, it is provided AS-IS.********************************************************************************/
/* USER CODE END Header *//* Includes ------------------------------------------------------------------*/
#include "dma.h"/* USER CODE BEGIN 0 *//* USER CODE END 0 *//*----------------------------------------------------------------------------*/
/* Configure DMA                                                              */
/*----------------------------------------------------------------------------*//* USER CODE BEGIN 1 *//* USER CODE END 1 *//*** Enable DMA controller clock*/
void MX_DMA_Init(void)
{/* Init with LL driver *//* DMA controller clock enable */LL_AHB1_GRP1_EnableClock(LL_AHB1_GRP1_PERIPH_DMA1);/* DMA interrupt init *//* DMA1_Channel4_IRQn interrupt configuration */NVIC_SetPriority(DMA1_Channel4_IRQn, NVIC_EncodePriority(NVIC_GetPriorityGrouping(),0, 0));NVIC_EnableIRQ(DMA1_Channel4_IRQn);/* DMA1_Channel5_IRQn interrupt configuration */NVIC_SetPriority(DMA1_Channel5_IRQn, NVIC_EncodePriority(NVIC_GetPriorityGrouping(),0, 0));NVIC_EnableIRQ(DMA1_Channel5_IRQn);}/* USER CODE BEGIN 2 *//* USER CODE END 2 */

2.5、编译、下载

在这里插入图片描述
在这里插入图片描述
如上所示，功能正常。

三、寄存器梳理

3.1、DMA知识划重点

在这里插入图片描述
DMA1通道5辅助USART1接收串口数据，一般启动循环模式。在循环模式下，当写指针写到最后一个内存时，会自动地回到第一个内存。跟数据结构ringbuffer一样。
在这里插入图片描述
正如上面所说，在循环模式下，DMA写到最后一个内存时会自动回到第一个内存。此时，旧数据被新数据覆盖。可以通过加入中断“传输过半”来防止这件事情的发生。后续章节会调试这个中断功能。

3.2、启动USART1接收空闲中断

在这里插入图片描述

USART1->CR1 |= (1UL << 4UL);        // 使能USART1空闲中断 (IDLEIE, 位4)

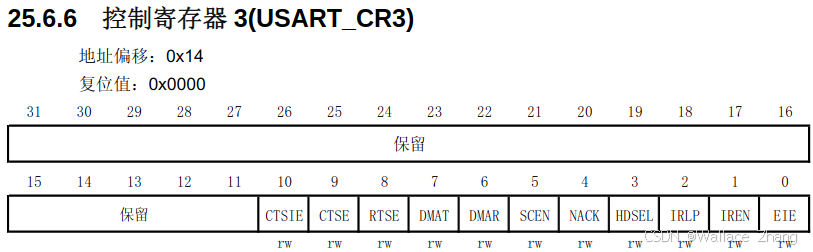

3.3、启动USART1的DMA接收

在这里插入图片描述

USART1->CR3 |= (1UL << 6UL);        // 使能USART1的DMA接收请求（DMAR，位6）

3.4、配置USART1_RX的DMA1通道5

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
如上所示，DMA1通道5辅助USART1_RX的设置。
在这里插入图片描述
在这里插入图片描述
如上所示，配置完成关键的寄存器CCR之后，继续配置如上三个寄存器。分别是：

  1. 寄存器CPAR （设置外设的地址，本章节是&USART1->DR）
  2. 寄存器CMAR（设置存储器地址）
  3. 寄存器CNDTR（设置缓存区的长度）

代码如下：

__STATIC_INLINE void DMA1_Channel5_Configure(void) {RCC->AHBENR |= (1UL << 0UL); // 开启DMA1时钟/* 1. 禁用DMA通道5，等待其完全关闭 */DMA1_Channel5->CCR &= ~(1UL << 0);  // 清除EN位while(DMA1_Channel5->CCR & 1UL);    // 等待DMA通道5关闭/* 2. 配置外设地址和存储器地址 */DMA1_Channel5->CPAR = (uint32_t)&USART1->DR;  // 外设地址为USART1数据寄存器DMA1_Channel5->CMAR = (uint32_t)rx_buffer;    // 存储器地址为rx_bufferDMA1_Channel5->CNDTR = RX_BUFFER_SIZE;        // 传输数据长度为缓冲区大小/* 3. 配置DMA1通道5 CCR寄存器- DIR   = 0：外设→存储器- CIRC  = 1：循环模式- PINC  = 0：外设地址不自增- MINC  = 1：存储器地址自增- PSIZE = 00：外设数据宽度8位- MSIZE = 00：存储器数据宽度8位- PL    = 10：优先级设为高- MEM2MEM = 0：非存储器到存储器模式*/DMA1_Channel5->CCR = 0;  // 清除之前的配置DMA1_Channel5->CCR |= (1UL << 5);       // 使能循环模式 (CIRC，bit5)DMA1_Channel5->CCR |= (1UL << 7);       // 使能存储器自增 (MINC，bit7)DMA1_Channel5->CCR |= (3UL << 12);      // 设置优先级为非常高 (PL置为“11”，bit12-13)/* 4. 使能DMA通道5 */DMA1_Channel5->CCR |= 1UL;  // 置EN位启动通道
}

3.5、USART1全局中断

void USART1_IRQHandler(void)
{// 检查USART1 SR寄存器的IDLE标志（bit4）if (USART1->SR & (1UL << 4)) {uint32_t tmp;// 清除IDLE标志：先读SR再读DRtmp = USART1->SR;tmp = USART1->DR;(void)tmp;// 禁用DMA1通道5：清除CCR寄存器的EN位（bit0）DMA1_Channel5->CCR &= ~(1UL << 0);// (可选)等待通道确实关闭：while(DMA1_Channel5->CCR & (1UL << 0));// 计算本次接收的字节数// recvd_length = RX_BUFFER_SIZE - DMA1_Channel5->CNDTRuint16_t recvd_length = RX_BUFFER_SIZE - DMA1_Channel5->CNDTR;// 如果需要将数据作为字符串处理，添加结束符if(recvd_length < RX_BUFFER_SIZE) {rx_buffer[recvd_length] = '\0';}// 将接收到的数据复制到发送缓冲区memcpy((void*)tx_buffer, (const void*)rx_buffer, recvd_length);// 标记接收完成rx_complete = 1;// 重置DMA接收：设置CNDTR寄存器为RX_BUFFER_SIZEDMA1_Channel5->CNDTR = RX_BUFFER_SIZE;// 重新使能DMA1通道5：设置EN位（bit0）DMA1_Channel5->CCR |= 1UL;}
}

3.5.1、判断USART1的IDLE中断

在这里插入图片描述
在这里插入图片描述

if (USART1->SR & (1UL << 4UL)) {// 检测到空闲中断
}

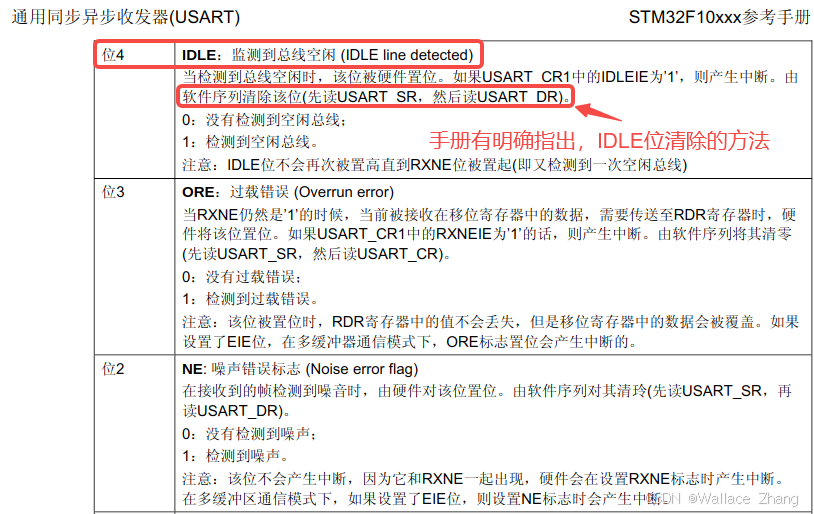

3.5.2、清除IDLE标志

在这里插入图片描述
在这里插入图片描述

uint32_t tmp;
/* 清除IDLE标志，必须先读SR，再读DR */
tmp = USART1->SR;
tmp = USART1->DR;
(void)tmp;

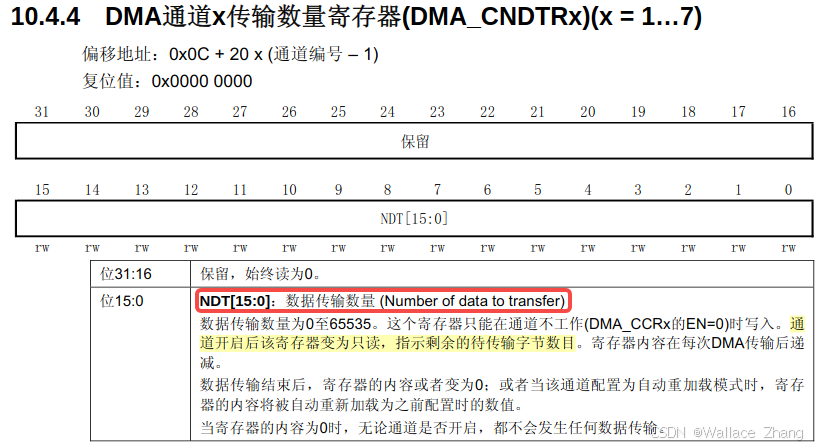

3.5.3、计算DMA接收到的字节数

在这里插入图片描述

recvd_length = RX_BUFFER_SIZE - DMA1_Channel5->CNDTR; // 计算DMA接收到的字节数

3.5.4、重启DMA接收

在这里插入图片描述
在这里插入图片描述

// 重置DMA接收：设置CNDTR寄存器为RX_BUFFER_SIZE
DMA1_Channel5->CNDTR = RX_BUFFER_SIZE;
// 重新使能DMA1通道5：设置EN位（bit0）
DMA1_Channel5->CCR |= 1UL;

如上所示，在全局中断USART1_IRQHandler()里重新启动DMA接收，需要重新配置寄存器CNDTR来再一次告诉DMA缓存区的大小。接着，通过寄存器CCR的bit0再一次DMA1通道5。

四、代码（寄存器方式）

4.1、main.c

在这里插入图片描述
在这里插入图片描述

__STATIC_INLINE void USART1_Configure(void) {/* 1. 使能外设时钟 */// RCC->APB2ENR 寄存器控制 APB2 外设时钟RCC->APB2ENR |= (1UL << 14UL); // 使能 USART1 时钟 (位 14)RCC->APB2ENR |= (1UL << 2UL);  // 使能 GPIOA 时钟 (位 2)/* 2. 配置 GPIO (PA9 - TX, PA10 - RX) */// GPIOA->CRH 寄存器控制 PA8-PA15 的模式和配置// PA9: 复用推挽输出 (模式: 10, CNF: 10)GPIOA->CRH &= ~(0xF << 4UL);        // 清零 PA9 的配置位 (位 4-7)GPIOA->CRH |= (0xA << 4UL);         // PA9: 10MHz 复用推挽输出 (MODE9 = 10, CNF9 = 10)// PA10: 浮空输入 (模式: 00, CNF: 01)GPIOA->CRH &= ~(0xF << 8UL);        // 清零 PA10 的配置位 (位 8-11)GPIOA->CRH |= (0x4 << 8UL);         // PA10: 输入模式，浮空输入 (MODE10 = 00, CNF10 = 01)// 开启USART1全局中断NVIC_SetPriority(USART1_IRQn, NVIC_EncodePriority(NVIC_GetPriorityGrouping(),1, 0)); // 优先级1（优先级越低相当于越优先）NVIC_EnableIRQ(USART1_IRQn);/* 3. 配置 USART1 参数 */// (1) 设置波特率 115200 (系统时钟 72MHz, 过采样 16)// 波特率计算: USART_BRR = fPCLK / (16 * BaudRate)// 72MHz / (16 * 115200) = 39.0625// 整数部分: 39 (0x27), 小数部分: 0.0625 * 16 = 1 (0x1)USART1->BRR = (39 << 4UL) | 1;      // BRR = 0x271 (39.0625)// (2) 配置数据帧格式 (USART_CR1 和 USART_CR2)USART1->CR1 &= ~(1UL << 12UL);      // M 位 = 0, 8 位数据USART1->CR2 &= ~(3UL << 12UL);      // STOP 位 = 00, 1 个停止位USART1->CR1 &= ~(1UL << 10UL);      // 没奇偶校验// (3) 配置传输方向 (收发双向)USART1->CR1 |= (1UL << 3UL);        // TE 位 = 1, 使能发送USART1->CR1 |= (1UL << 2UL);        // RE 位 = 1, 使能接收// (4) 禁用硬件流控 (USART_CR3)USART1->CR3 &= ~(3UL << 8UL);       // CTSE 和 RTSE 位 = 0, 无流控// (5) 配置异步模式 (清除无关模式位)USART1->CR2 &= ~(1UL << 14UL);      // LINEN 位 = 0, 禁用 LIN 模式USART1->CR2 &= ~(1UL << 11UL);      // CLKEN 位 = 0, 禁用时钟输出USART1->CR3 &= ~(1UL << 5UL);       // SCEN 位 = 0, 禁用智能卡模式USART1->CR3 &= ~(1UL << 1UL);       // IREN 位 = 0, 禁用 IrDA 模式USART1->CR3 &= ~(1UL << 3UL);       // HDSEL 位 = 0, 禁用半双工// (6) 中断USART1->CR1 |= (1UL << 4UL);        // 使能USART1空闲中断 (IDLEIE, 位4)// (7) 关联DMA的接收请求USART1->CR3 |= (1UL << 6UL);        // 使能USART1的DMA接收请求（DMAR，位6） // (7) 启用 USARTUSART1->CR1 |= (1UL << 13UL);       // UE 位 = 1, 启用 USART
}

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

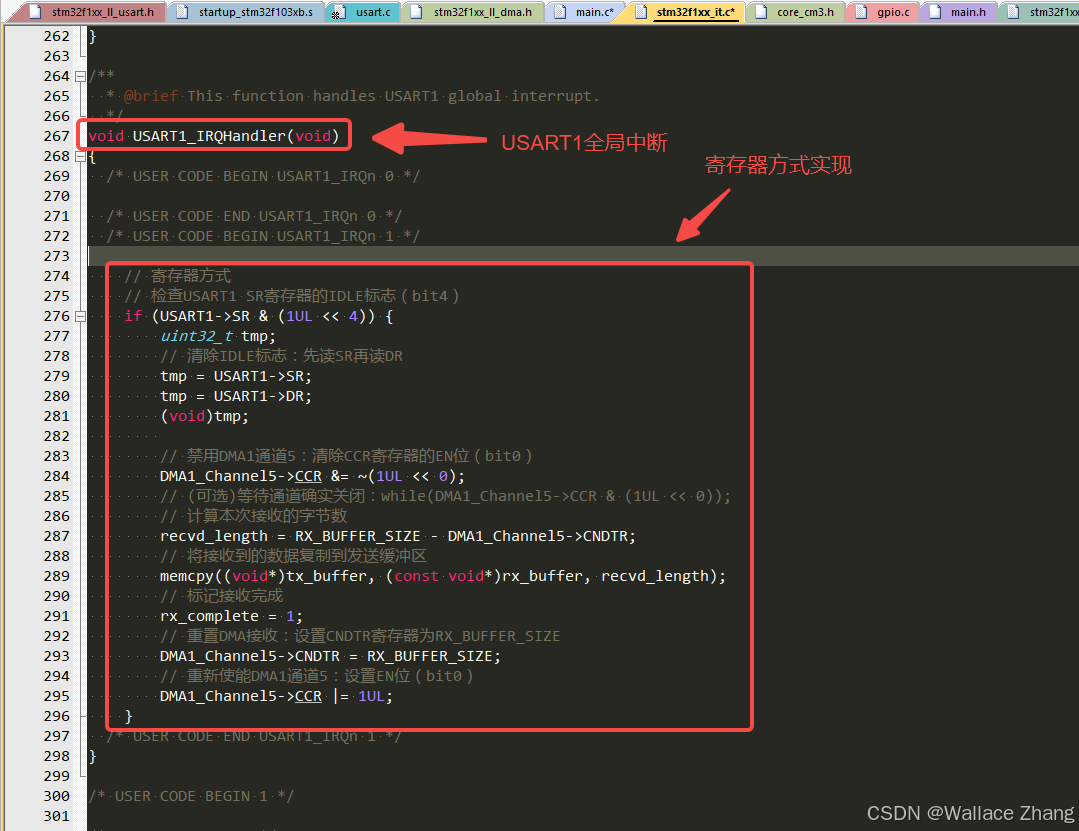

4.2、stm32f1xx_it.c

在这里插入图片描述
在这里插入图片描述

4.3、编译、下载

在这里插入图片描述
如上所示，编译通过。
在这里插入图片描述
如上所示，效果跟LL库一样。

五、细节补充

5.1、有没有办法知道接收的字符串的长度超过DMA接收缓冲区？

在这里插入图片描述
如上所示，DMA接收的缓冲区大小是64个字节。如果电脑的串口助手一次性发送的字节数超过64的话，会怎样？？
在这里插入图片描述
如上所示，串口助手发送字符串"LL_Example09_DMA_Rece_IDLELL_Example09_DMA_Rece_IDLELL_Example09_DMA_Rece_IDLE"，长度78bytes。接着，单片机回传的字符串是"_DMA_Rece_IDLE"，其长度是14bytes。为什么？咱们计算一下。
DMA接收缓冲区大小64bytes，如果一次性发送78bytes的话，相当于多了78-64=14bytes。原因是DMA1通道5设置了循环模式，当发送数据量超过缓冲区大小（如78字节）时，DMA在接收满64字节后自动重载，导致旧数据被覆盖；IDLE中断时读取的有效数据只剩下新写入的部分（14bytes）。发生这种情况时，USART1与DMA都没有产生错误，对于它们俩来说都是正常。那有什么办法让我们知道上位机曾经发送过一串字符串，长度超过我们设置的缓存区？好让我们把缓冲区调大，避免数据被覆盖？
使用寄存器DMA_ISR的位TCIFx来判断DMA接收有没有被重载（字符串长度有没有超过DMA接收缓存区）。 例如本章节，在USART1的IDLE中断里判断DMA1->ISR的位17-TCIF5是不是等于1，如果TCIF5等于1的话，代表DMA接收被重载了。
在这里插入图片描述
如上所示：

  1. 发送字符串"LL_Example09_DMA_Rece_IDLE"，长度26bytes。 ISR中GIF5、TCIF5、HTIF5、TEIF5都未置位。
  2. 发送字符串"LL_Example09_DMA_Rece_IDLELL_Example09_DMA_Rece_IDLE"，长度52bytes。ISR中GIF5=1，HTIF5=1(DMA传输过半事件），TCIF5=0，TEIF5=0。
  3. 发送字符串"LL_Example09_DMA_Rece_IDLELL_Example09_DMA_Rece_IDLELL_Example09_DMA_Rece_IDLE"，长度78bytes。ISR中GIF5、TCIF5(DMA传输完成事件)、HTIF5(DMA传输过半事件)均为1，但TEIF5仍为0，表示没有错误发生。

代码如下:

uint16_t usart1_rec_buffer_full = 0; // 如果这个值大于0,相当于发生过DMA接收缓冲区被重载的事件，应适当调整接收缓冲区大小
void USART1_IRQHandler(void)
{// 检查IDLE中断标志（USART1->SR位4）if (USART1->SR & (1UL << 4)){uint32_t tmp;// 按照要求先读SR，再读DR，清除IDLE标志tmp = USART1->SR;tmp = USART1->DR;(void)tmp;// 禁用DMA1通道5（清除CCR的EN位）DMA1_Channel5->CCR &= ~(1UL << 0);// 检查TCIF5是否置位// TCIF5位于DMA1->ISR中（对于通道5通常是位17）uint8_t tc_flag = (DMA1->ISR & (1UL << 17)) ? 1 : 0;if (tc_flag){// 清除TCIF5标志，通过IFCR寄存器写1到相应位（位17）DMA1->IFCR |= (1UL << 17);// 此时可认为接收数据已超过DMA接收缓存区的大小usart1_rec_buffer_full++;}// 计算本次接收的字节数：// recvd_length = RX_BUFFER_SIZE - 当前DMA剩余字节数（CNDTR寄存器）uint16_t recvd_length = RX_BUFFER_SIZE - DMA1_Channel5->CNDTR;// 如果需要将数据作为字符串处理，在末尾添加结束符（仅当数据未填满整个缓冲区时）if (recvd_length < RX_BUFFER_SIZE){rx_buffer[recvd_length] = '\0';}// 将接收到的数据从接收缓冲区复制到发送缓冲区memcpy((void*)tx_buffer, (const void*)rx_buffer, recvd_length);// 标记接收完成，主循环中可根据rx_complete进行后续处理rx_complete = 1;// 重置DMA接收：设置CNDTR为RX_BUFFER_SIZE，并重新使能DMA1通道5DMA1_Channel5->CNDTR = RX_BUFFER_SIZE;DMA1_Channel5->CCR |= 1UL;  // 置EN位启动通道}
}
